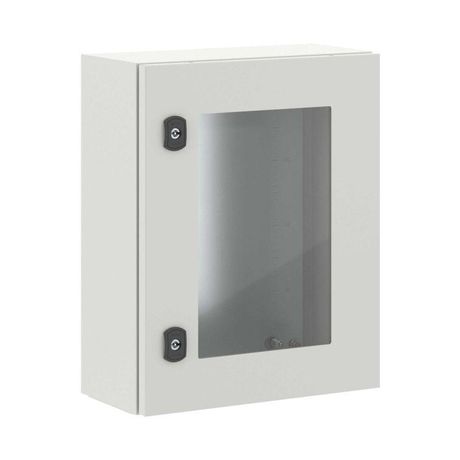

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 500x400x200 мм | R5STEX0542 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 500x400x200 мм от DKC (ДКС), артикул r5stex0542, предназначен для надёжного размещения оборудования автоматизации и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств: реле, контакторов, модулей ввода-вывода, автоматических выключателей, терморегуляторов. Подходит для установки на улице, в цехах, на промышленных объектах, где требуется повышенная защита от пыли, воды, механических ударов и температурных перепадов. Применяется в системах управления насосными станциями, конвейерами, освещением, тепловыми щитами и других автономных узлов.

Технические характеристики

• Размеры: 500×400×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, толщина стекла 5 мм, закалённое безопасное стекло
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергой 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при минус 40C и высокой влажности
• Группа горючести: Г1 - самозатухающий материал
• Цвет: серый (RAL 7035)
• Способ монтажа: навесной, настенный, на столб, напольный
• Возможность соединения в ряд: да - позволяет собирать несколько корпусов в одну линию

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на пол или в нишу. Для крепления предусмотрены подготовленные отверстия. Фланец для ввода кабеля - сплошной, с возможностью герметизации через сальники. Монтажная панель крепится болтами внутри корпуса - её можно демонтировать для удобства сборки. Дверь реверсивная - открывается влево или вправо, в зависимости от расположения. Все элементы корпуса совместимы с другими изделиями серии RAM block.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 (ударопрочность), IEC 60529 (IP66), а также нормам для промышленного оборудования в России и странах ЕАЭС. Климатические классы УХЛ1 и ОМ2–ОМ3 обеспечивают работу в суровых условиях: от -40C до +40C, при высокой влажности и наличии агрессивных сред. Соответствие группе горючести Г1 снижает риск возгорания при внутреннем перегреве.

Преимущества

• Высокая прочность благодаря сварке из одного листа металла - исключена деформация при вибрациях
• Закалённое стекло двери устойчиво к трещинам и сколам, сохраняет прозрачность даже после длительной эксплуатации
• Порошковое покрытие не выцветает, не отслаивается, устойчиво к химикатам и UV-излучению
• Возможность наращивания корпусов в ряд - экономит место и упрощает масштабирование системы
• Комплексная комплектация: всё необходимое для монтажа уже в коробке - не требуются доп. детали

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при затоплении
• Стальной корпус имеет значительный вес - требует прочного основания при напольном монтаже
• Порошковое покрытие может повредиться при грубом обращении - не рекомендовано использование в местах с частым механическим воздействием (например, в зонах с перемещением тяжёлой техникой)
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и зимних морозов
• Распределительный щит на опоре ЛЭП - компактный, устойчивый к ветровым нагрузкам
• Автоматизация конвейера в пищевом цеху - легкий доступ к кнопкам и индикации через прозрачную дверь
• Система контроля освещения парковки - многократное соединение нескольких корпусов r5stex0542 в один ряд

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками на стене или столбе
• При использовании в холодном климате учитывайте, что стекло становится более хрупким ниже -30C - избегайте ударов при низких температурах
• Для герметизации кабельных вводов используйте сальники с подходящим диаметром - фланец рассчитан на стандартные кабели до 20 мм
• При соединении корпусов в ряд - используйте только оригинальные крепёжные элементы серии RAM block, чтобы сохранить степень защиты IP66
• При обслуживании всегда отключайте питание - хотя дверь запирается двумя поворотными замками, она не является средством электробезопасности
