Корпус сварной навесной ST с М/П ВхШхГ 500 х 400 200 мм RAL3020 красный |R5ST0542-RAL3020 | DKC ДКС

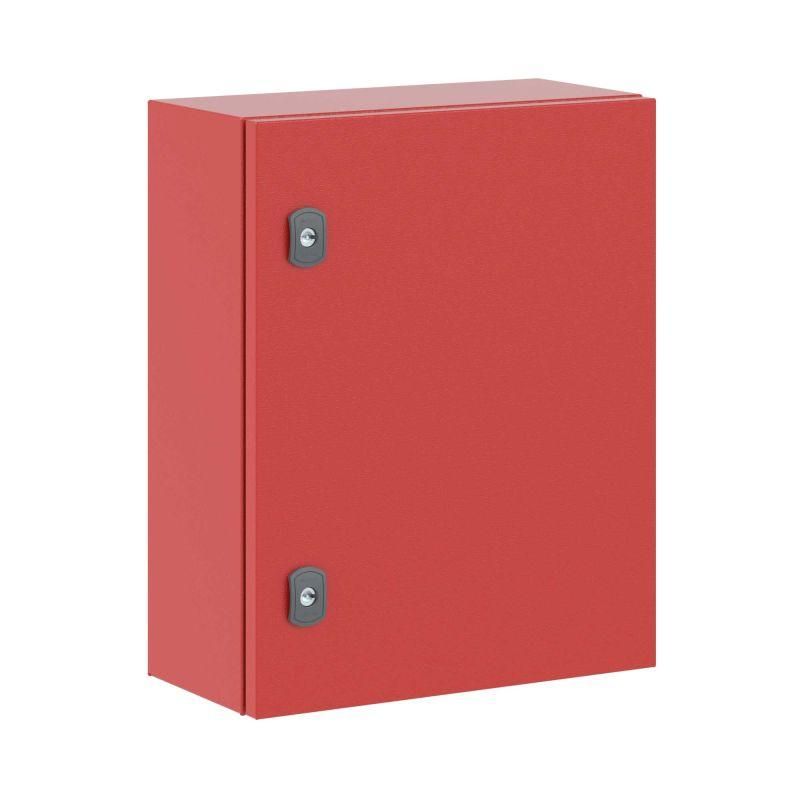

Корпус навесной ST с монтажной панелью ВхШхГ 500x400x200 мм RAL3020 от DKC предназначен для защиты электрооборудования в условиях открытых площадок и жестких промышленных сред. Благодаря прочной стальной конструкции, IP66 и IK10, этот корпус выдерживает внешние воздействия и подходит для монтажа на стенах, столбах и в нишах. Артикул r5st0542-ral3020 - решение для автоматизированных систем и распределительных щитов.

Назначение и область применения

Корпус навесной ST с монтажной панелью ВхШхГ 500x400x200 мм RAL3020 используется для размещения аппаратуры управления, автоматики, реле, контакторов и других элементов распределительных устройств. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленного производства. Применяется там, где требуется надежная защита от пыли, воды, механических ударов и температурных перепадов.

Технические характеристики

• Размеры: высота 500 мм, ширина 400 мм, глубина 200 мм
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL3020
• Материал монтажной панели: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Цвет: красный (RAL3020)
• Тип поверхности: порошковое напыление - устойчиво к царапинам и химическому воздействию
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Задняя дверь: есть - доступ к тыльной стороне для прокладки кабелей
• Крепление: настенное, напольное, на столбе
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой
• Фланец: сплошной, для ввода кабелей

Совместимость и монтаж

Корпус навесной ST с монтажной панелью ВхШхГ 500x400x200 мм RAL3020 совместим с любым оборудованием, которое помещается в указанные габариты. Монтажная панель имеет двунаправленную разметку - удобна для крепления DIN-рейки, клеммных колодок и модульных устройств. Для установки используются предложенные в комплекте кронштейны. Возможны три варианта монтажа:

• На вертикальную поверхность - через отверстия в задней стенке
• На столб или опору - с помощью крепежных отверстий в основании
• На пол - с использованием ножек (при необходимости)

При монтаже важно соблюдать минимальный зазор вокруг корпуса - не менее 50 мм с каждой стороны - для теплоотвода и обслуживания. Соединение в ряд выполняется с помощью специальных переходных планок (не входят в базовый комплект).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1, IEC 61439-1 и EN 62208. Степень защиты IP66 гарантирует безопасную работу в дождливую погоду, а IK10 исключает повреждение от случайных ударов. Климатические классы УХЛ1 и ОМ2/ОМ3 позволяют использовать корпус в регионах с суровым климатом. Наличие комплекта заземления (без проводов) обеспечивает возможность быстрого подключения к контуру заземления объекта.

Преимущества

• Высокая механическая прочность благодаря стали 1,2 мм и IK10
• Порошковое покрытие RAL3020 - долговечное, не выгорает на солнце
• Реверсивная дверь - гибкость при расположении в ограниченном пространстве
• Защита от пыли и воды - идеален для уличного монтажа
• Вентилируемая и застекленная дверь - сочетание безопасности и контроля
• Сплошной фланец - минимизация потерь герметичности при вводе кабелей
• Поддержка соединения в ряд - масштабируемость системы

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Комплект заземления не содержит провода - необходимо приобрести самостоятельно
• При установке в ряд требуются дополнительные аксессуары (соединители)
• Не рекомендован для установки рядом с источниками сильного теплового излучения (>+70C окружающей среды)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический щит освещения в парковой зоне
• Контрольный шкаф на производственной линии с частыми мойками
• Аварийный выключатель на столбе вдоль трассы

Практические советы

• Перед монтажом проверьте, что внутреннее оборудование поместится в объеме 40 литров (500×400×200 мм) с учетом зазоров для охлаждения
• Используйте кабельные вводы с уплотнителями - даже при IP66 возможны протечки при некачественном вводе
• При установке на столб - закрепите корпус ниже уровня глаз для удобства обслуживания
• При соединении нескольких корпусов в ряд - используйте металлические перемычки для равнопотенциального заземления
• Проверьте соответствие посадочных мест на монтажной панели перед установкой DIN-реек
• Цвет RAL3020 хорошо виден в условиях плохой освещённости - удобен для быстрой идентификации
