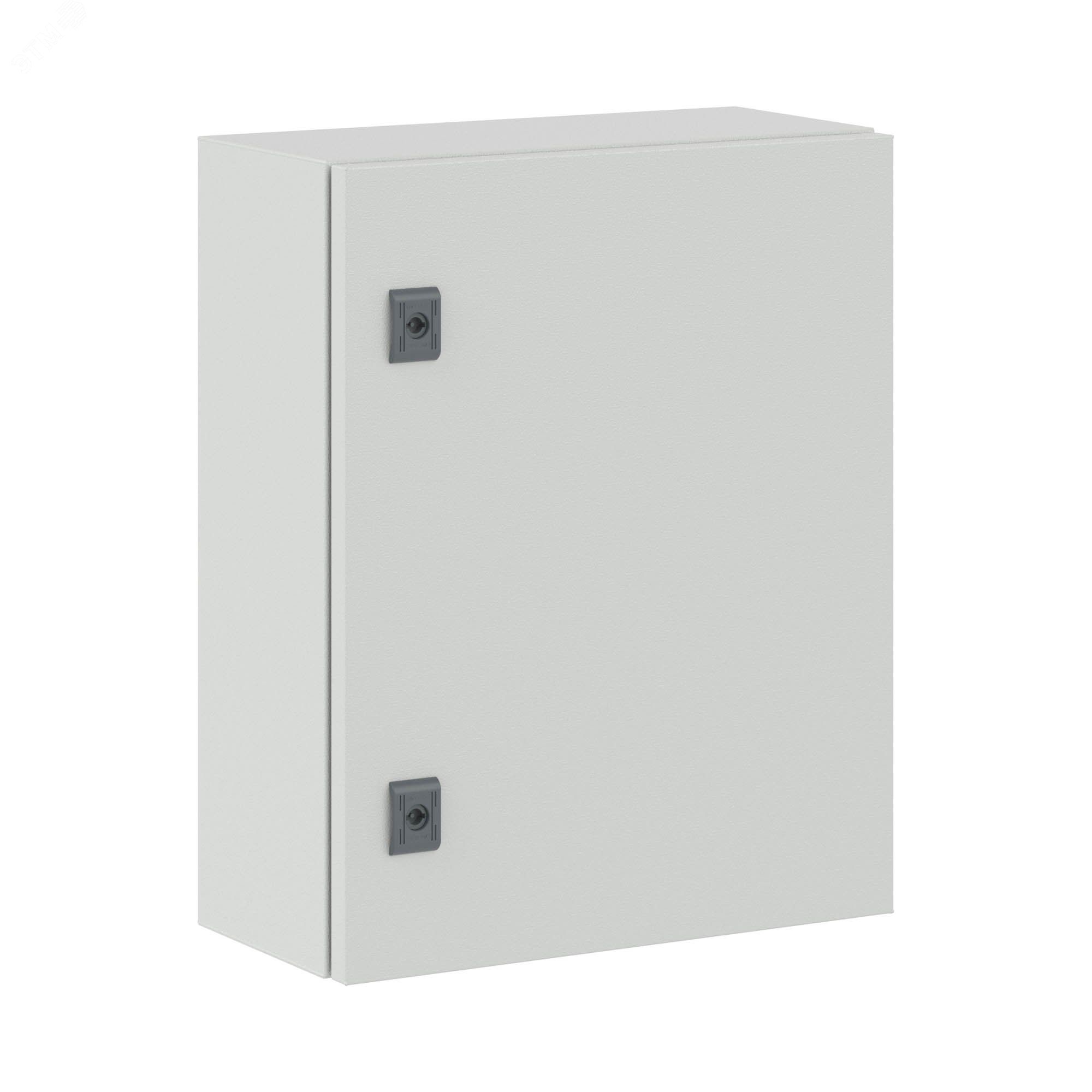

Корпус навесной STE 500х400х200мм с монтажн. панелью DKC R5STE0542 ДКС

Корпус навесной STE с монтажной панелью 500х400х200 мм от DKC (ДКС) - это прочный щит для монтажа оборудования в условиях улицы или промышленного помещения. Артикул r5ste0542 подходит для автоматизации, распределения энергии и управления оборудованием там, где важна надежность и защита от внешних воздействий.

Назначение и область применения

Корпус навесной STE с монтажной панелью 500х400х200 мм предназначен для установки внутри или снаружи зданий. Он используется для размещения аппаратов автоматики, контакторов, реле, модулей ввода/вывода, счетчиков и других устройств до 220 В. Подходит для объектов: насосных станций, конвейерных линий, тепловых пунктов, уличных осветительных сетей, систем безопасности.

Технические характеристики

• Габариты: 500×400×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, двухточечный, с возможностью запирания
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Фланец: сплошной для ввода кабелей, без отверстий
• Заземление: в комплекте - провода и клеммы
• Напряжение: рассчитан на работу в цепях до 220 В
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудногорючий материал

Совместимость и монтаж

Корпус навесной STE с монтажной панелью 500х400х200 мм можно устанавливать несколькими способами:

• На стену - через предварительно просверленные отверстия в боковых стенках
• На столб - с помощью кронштейнов (в комплекте не предусмотрены, требуются дополнительно)
• На пол - при необходимости, опираясь на нижнюю часть корпуса
• В стену - путем врезки в подготовленный проём (не рекомендуется без усиления конструкции)
• Выстраивать в ряд - несколько корпусов можно соединить между собой по боковым кромкам

Монтажная панель крепится болтами к внутренним направляющим. Все элементы легко доступны для обслуживания после открывания двери. Для ввода кабелей используйте сплошной фланец - отверстия необходимо проделывать самостоятельно.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50827.3-2009. Соответствие IP66 и IK10 гарантирует безопасную работу в условиях повышенной влажности, пыли, механических воздействий и перепадов температур. Конструкция исключает самопроизвольное открытие двери благодаря двум точкам фиксации замка. Наличие заземления снижает риск поражения током при аварийном режиме.

Преимущества

• Односекционная сварная конструкция из одного листа стали - минимизация деформаций и увеличение жесткости
• Порошковое покрытие - устойчиво к коррозии, царапинам и УФ-лучам
• Стеклянная дверь - позволяет контролировать состояние приборов без вскрытия корпуса
• Вентилируемая дверь - обеспечивает естественную циркуляцию воздуха, снижает нагрев внутри
• Сплошной фланец - исключает попадание влаги и насекомых через кабельные вводы
• Реверсивная дверь - удобна при установке слева или справа

Ограничения применения

• Не предназначен для установки в взрывоопасных средах (нет сертификата взрывозащиты)
• Не имеет встроенных терморегуляторов или обогрева - при температурах ниже −40C требуется внешний подогрев
• Комплектация некомплектная - отсутствуют кронштейны для столба, кабельные вводы, крепеж для панели
• Напряжение 220 В - нельзя использовать для силовых цепей выше этого значения без согласования с проектом
• Порошковое покрытие не выдерживает постоянного воздействия химически активных веществ (например, кислот, растворителей)

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на производственной линии с частотным регулированием
• Автоматический щит освещения парковки с датчиками движения
• Контрольный шкаф системы видеонаблюдения на территории предприятия
• Электрощит для управления лифтовым оборудованием в холодном климате

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с толщиной стены или столба
• Используйте кабельные вводы с уплотнителями (приобретаются отдельно) даже при наличии фланца
• При установке на столб - закрепите корпус снизу, чтобы избежать прогиба при ветровой нагрузке
• При работе в условиях сильной влажности - периодически проверяйте целостность уплотнений двери
• Для удобства обслуживания - располагайте крупные устройства (частотники, ПЛК) в верхней части монтажной панели
• Артикул r5ste0542 совместим с другими изделиями серии RAM block - можно комбинировать с аналогичными корпусами для масштабирования систем
