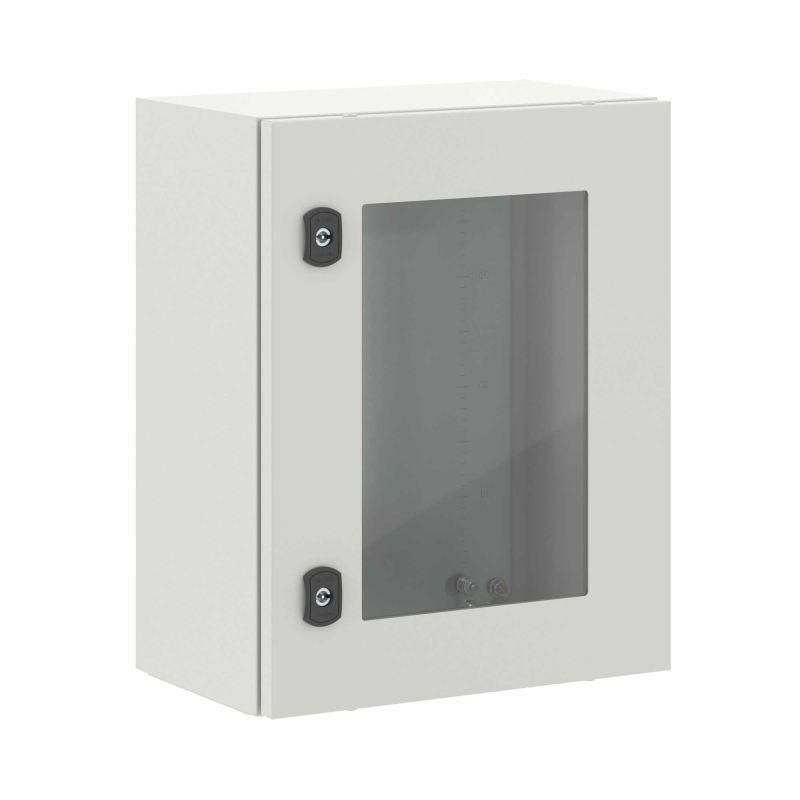

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 500x400x250 мм | R5STEX0549 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 500x400x250 мм от DKC (ДКС), артикул r5stex0549, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких сред. Прочные материалы, степень защиты IP66 и ударопрочность IK09 делают этот корпус устойчивым к внешним воздействиям.

Назначение и область применения

Этот корпус используется для размещения аппаратуры автоматизации, коммуникационных модулей, реле, контакторов и других элементов электрощитового оборудования. Подходит для установки на объектах с повышенными требованиями к защите: насосные станции, промышленные участки, уличные пункты управления, системы освещения, транспорта и энергообеспечения. Возможна работа как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Размеры: 500×400×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: прозрачная, из закалённого стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 - выдерживает удар энергией до 10 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - холодный и влажный климат
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - трудновоспламеняемые материалы
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Корпус легко монтируется любым из доступных способов: на стену, на столб, на пол или в нишу. Для всех вариантов предусмотрены подготовленные места крепления. Крепление на столбе возможно благодаря наличию специальных проушин. Можно соединять несколько корпусов в ряд - удобно для создания централизованной системы контроля. Дверь реверсивная - открывается влево или вправо, что позволяет адаптировать её под расположение оборудования и рабочего пространства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в опасных зонах. Высокий уровень защиты IP66 предотвращает попадание пыли и воды даже при сильном дожде или мойке. Ударопрочность IK09 гарантирует сохранность внутреннего оборудования при случайных механических воздействиях. Сейсмостойкость 9 баллов допускает применение в районах с активной сейсмической деятельностью. Все материалы имеют класс горючести Г1, снижающий риск возгорания.

Преимущества

• Единая сварная конструкция из одного листа металла - исключает деформацию и усиливает жёсткость
• Закалённое стекло двери - прочнее обычного, не трескается при перепадах температур
• Порошковое покрытие - долговечно, не выцветает, устойчиво к химикатам и агрессивным средам
• Высокая грузоподъёмность монтажной панели - можно крепить тяжёлое оборудование
• Комплексная комплектация - всё необходимое уже в наличии, не требуются дополнительные детали

Ограничения применения

• Не рекомендовано использование в местах постоянного погружения в жидкости - IP66 не предусматривает длительного под ания
• При использовании в экстремально низких температурах ниже -40C проверьте совместимость материалов с термическими нагрузками
• Стальной корпус имеет значительный вес - требуется помощь при установке
• Просмотр через стекло возможен только при открытии двери; при закрытой двери нельзя получить доступ к кнопкам или индикации без демонтажа

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на опоре ЛЭП
• Автоматизация конвейера на пищевом производстве
• Контрольный пункт освещения парковки или дороги
• Аппаратура связи на железнодорожной платформе

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под кабельные вводы соответствуют вашим диаметрам - используйте входящий сплошной фланец как основу для последующих доработок
• При установке на столб или стену применяйте антивибрационные прокладки - особенно важно при работе рядом с оборудованием с частыми импульсами
• Часто забывают про заземление: обязательно подсоедините комплект заземления к контуру заземления объекта
• Проверяйте плотность запирания двери после сборки - двойной поворотный замок должен равномерно прилегать ко всем углам
• При необходимости увеличения количества кабельных вводов - используйте совместимые переходники, которые подходят к существующему фланцу
