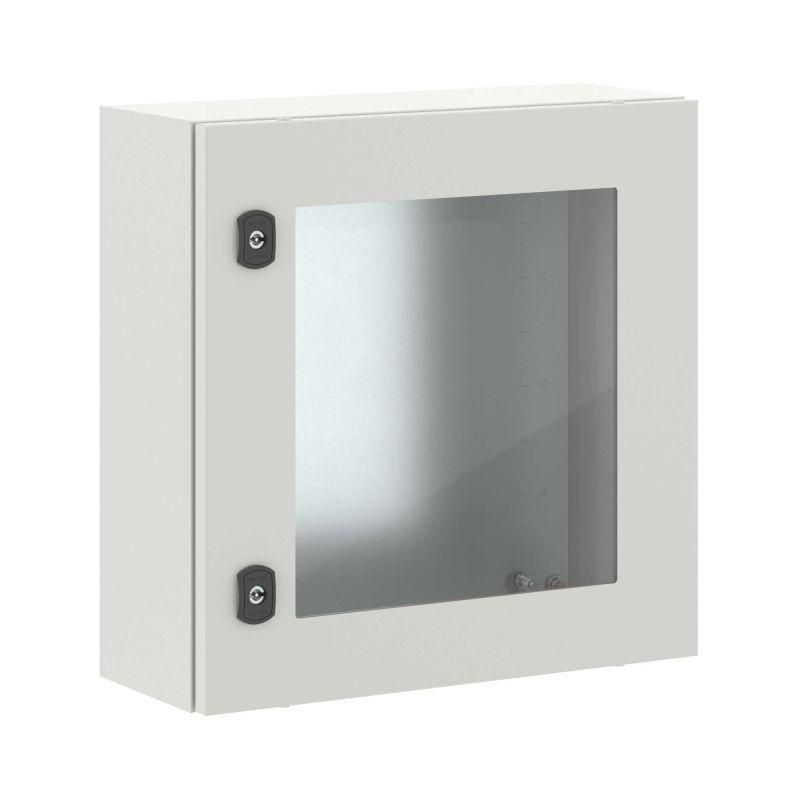

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 500x500x200 мм | R5STEX0552 DKC ДКС

Корпус навесной с монтажной панелью и прозрачной дверью 500x500x200 мм от DKC (ДКС), артикул r5stex0552, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных устройств, автоматических выключателей, контакторов, модулей PLC и других элементов систем автоматизации. Подходит для установки на улице, в цехах, на объектах энергообеспечения, транспорта и промышленных комплексах. Благодаря прочному корпусу и застекленной двери позволяет выполнять осмотр и обслуживание оборудования без вскрытия.

Технические характеристики

• Размеры: 500×500×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, однодверная, реверсивная; стекло - закалённое, толщина 5 мм
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фиксация: поворотный замок x2, сплошной фланец для ввода кабелей
• Цвет: серый матовый RAL 7035

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: на стену, на столб, на полу или в нишу. Для этого предусмотрены подготовленные места для крепежа. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единых технологических блоков. Каждый корпус уже содержит все необходимые детали: монтажную платформу, дверные рейки, комплект заземления и фланец для прохода кабелей. Нет необходимости докупать основные элементы.

Безопасность и стандарты

• Защита IP66 соответствует требованиям IEC 60529
• Ударопрочность IK10 подтверждена по EN 50102
• Сейсмическая устойчивость рассчитана согласно нормам MSK-64
• Изготовлен в соответствии с требованиями безопасности для электрооборудования в опасных средах

Преимущества

• Высокая механическая прочность благодаря цельносварной конструкции из одного листа стали
• Порошковое покрытие предохраняет металл от коррозии даже при постоянном воздействии влаги и перепадах температур
• Закалённое стекло двери сохраняет целостность при случайных ударах и не трескается при термическом расширении
• Реверсивная дверь удобна при ограниченном доступе - её можно открывать влево или вправо
• Комплексная комплектация исключает потребность в доп. расходниках при первичной установке

Ограничения применения

• Не предназначен для взрывоопасных зон - классификация по ATEX/IECEx отсутствует
• Подходит для внутренней установки, но не для помещений с химически активными газами или паром - материал не имеет специального антикоррозийного покрытия для таких условий
• При использовании на столбе требуется дополнительно проверить соответствие диаметра опоры и крепёжных отверстий
• Объём внутри 50 литров - недостаточно для крупных щитов с большим количеством аппаратов

Примеры использования

• Щит управления насосной станцией на открытом участке
• Автоматический распределительный пункт на автостоянке
• Контрольный щит на конвейере пищевого производства
• Аппаратура связи и сигнализации на железнодорожной станции
• Распределительный щит на крыше здания

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия под крепёж - они должны совпадать с вашими анкерами или болтовыми точками
• При установке на столб используйте дополнительные кронштейны для снижения нагрузки на фланец
• При работе в холодном климате учтите возможное запотевание стекла - рекомендовано применение нагревательных элементов внутри корпуса
• При групповой установке нескольких корпусов соблюдайте минимальный зазор 5 см между соседними изделиями для теплообмена
• Проверяйте плотность прилегания двери после монтажа - при необходимости регулируйте положение замков
• Производитель указывает срок службы более 15 лет при соблюдении условий эксплуатации - периодически контролируйте состояние уплотнителей и заземления
