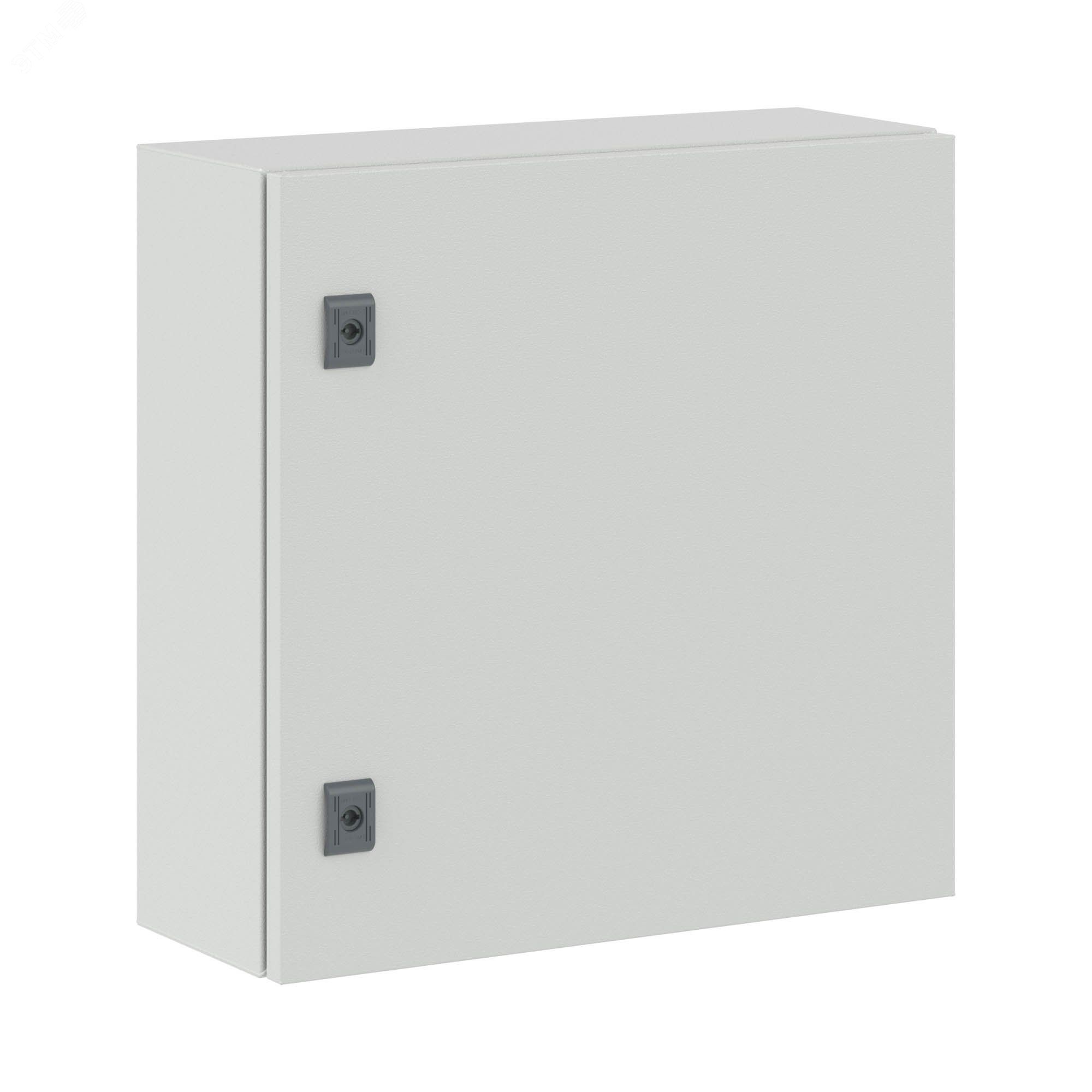

Корпус навесной STE 500х500х200мм с монтажн. панелью DKC R5STE0552 ДКС

Корпус навесной с монтажной панелью 500х500х200 мм IP66 STE DKC - это прочный щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Бренд DKC предлагает эту модель как часть серии RAM block, где сочетаются надёжная стальная конструкция, степень защиты IP66 и возможность гибкой сборки.

Назначение и область применения

Корпус навесной с монтажной панелью 500х500х200 мм IP66 STE DKC предназначен для размещения аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода, устройств защиты и других элементов электрощитовой системы. Подходит для установки в условиях улицы, на производстве, в насосных станциях, на объектах ЖКХ и энергетики. Может использоваться как самостоятельный щит или как составной элемент многощитовой системы.

Технические характеристики

• Габариты: 500×500×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, двухточечный, с возможностью запирания
• Фланец: сплошной, для ввода кабелей
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной панели
• Система заземления: в комплекте - провода и клеммы
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной с монтажной панелью 500х500х200 мм IP66 STE DKC можно устанавливать несколькими способами:

• На стену - через предварительно подготовленные крепёжные отверстия
• На столб - предусмотрена возможность крепления к опорным конструкциям
• На пол - при необходимости, с помощью базового основания (не включено в комплект)
• В стену - при монтаже в нишу (требуется точная подготовка проёма)
• В ряд - несколько корпусов можно соединить между собой для формирования линейной системы

Посадочные места под кабельные вводы расположены по периметру корпуса. Для монтажа используйте болты M6. Монтажная панель имеет стандартные крепёжные отверстия под DIN-рейки и крепления для оборудования.

Безопасность и стандарты

Корпус навесной с монтажной панелью 500х500х200 мм IP66 STE DKC соответствует требованиям ГОСТ Р 50827.3-2009. Высокий уровень защиты IP66 и IK10 гарантирует безопасную работу даже в агрессивных средах - при повышенной влажности, пыли, механических воздействиях. Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам. Климатическое исполнение УХЛ2 допускает применение в регионах с суровым зимним климатом. Горючесть материала - класс Г1, то есть материал трудновоспламеняемый.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа стали - снижает риск деформаций при вибрациях
• Реверсивная дверь - удобна при монтаже в ограниченном пространстве
• Защита от внешних факторов: пыль, вода, удары, перепады температур
• Встроенный заземляющий контур - исключает необходимость дополнительного монтажа
• Возможность комбинирования нескольких корпусов - масштабируемость системы
• Стеклянная дверь - позволяет визуально контролировать состояние приборов без вскрытия

Ограничения применения

Не рекомендуется использовать корпус навесной с монтажной панелью 500х500х200 мм IP66 STE DKC в следующих случаях:

• В помещениях с постоянным воздействием открытого огня или экстремальных температур выше +40C
• Как первичный источник питания - корпус не содержит встроенного преобразовательного оборудования
• В местах с частыми взрывоопасными выбросами - не сертифицирован как взрывозащищённый
• При отсутствии должного уровня заземления - требует обязательного подключения к системе заземления
• Для установки в воде или подземных колодцах - IP66 не предусматривает длительного погружения

Примеры использования

• Электрощит на уличной подстанции для управления освещением
• Контрольный щит на конвейере в пищевой промышленности
• Распределительный пункт для насосов в канализационной станции
• Автоматизация тепловых пунктов в многоквартирных домах
• Центральный щит управления на объекте сотовой связи

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий корпуса вашим крепёжным элементам - диаметр отверстий рассчитан под M6
• Избегайте перегрузки монтажной панели - максимальная нагрузка зависит от толщины и веса установленного оборудования
• При установке на столб используйте антивибрационные прокладки - корпус восприимчив к долгосрочному трясущему воздействию
• При монтаже в стену учтите толщину отделки - глубина корпуса 200 мм требует минимум 220–230 мм свободного пространства
• При соединении нескольких корпусов в ряд - соблюдайте шаг между ними не менее 10 мм для теплоотвода и обслуживания
• Проверяйте целостность уплотнителей двери перед каждым включением - особенно после транспортировки
