Корпус сварной навесной ST с М/П ВхШхГ 500 х 200 мм RAL3020 красный |R5ST0552-RAL3020 | DKC ДКС

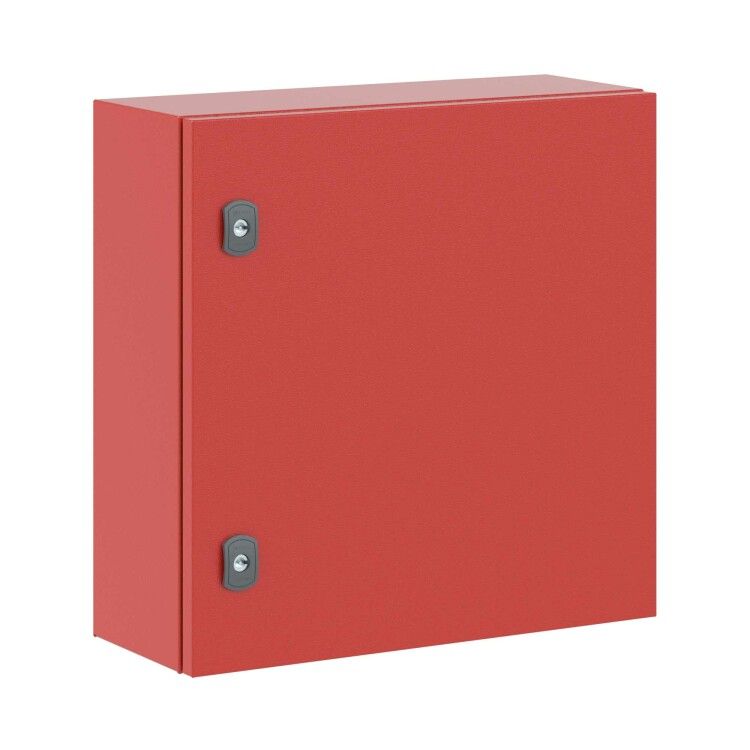

Корпус навесной с монтажной панелью ВхШхГ 500х500х200 мм RAL3020 от DKC (ДКС), артикул r5st0552-ral3020, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях повышенной влажности, запыленности и внешних механических воздействий. Продукт серии RAM block сочетает прочную стальную конструкцию, защиту IP66 и универсальный монтаж - подходит как для уличной, так и для внутренней установки.

Назначение и область применения

Корпус используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода-вывода. Подходит для установки на объектах промышленной автоматизации, энергообъектах, насосных станциях, наружных щитах управления, транспорте и инфраструктуре. Благодаря степени защиты IP66 и ударопрочности IK10, корпус обеспечивает работу оборудования даже в экстремальных условиях - под дождём, в песчаных районах, на открытых площадках и в местах с риском случайных ударов.

Технические характеристики

• Габариты: 500×500×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL3020 (красный)
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Покрытие: порошковое, устойчивое к царапинам, химикатам и УФ-излучению
• Дверь: со стеклом и вентиляционными отверстиями - можно выбрать вариант с застекленной или вентилируемой дверью

Совместимость и монтаж

Корпус легко монтируется любым из четырёх способов: настенный, напольный, на столб или встроен в стену. Для крепления используются предварительно подготовленные отверстия в основании и боковых стенках. Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Монтажная панель имеет разметку под стандартные DIN-рейки и крепления, что позволяет быстро размещать оборудование без дополнительной разметки. Крепление на столбе требует наличия специального кронштейна (не входит в комплект).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: IP66 по IEC 60529, IK10 по EN 62262, сейсмостойкость по MSK-64. Сертифицировано для работы в климатических зонах УХЛ1 и ОМ2/ОМ3. Материалы имеют группу горючести Г1 - не поддерживают распространение пламени. Комплект заземления входит в поставку, но без проводов - заземляющие жилы необходимо прокладывать самостоятельно согласно проекту.

Преимущества

• Высокая коррозионная стойкость благодаря порошковому покрытию и оцинкованной монтажной плате
• Жесткая конструкция из стали 1,2 мм обеспечивает устойчивость к деформациям и механическим нагрузкам
• Реверсивная дверь - удобство при монтаже в ограниченном пространстве
• Вариант с застекленной дверью - возможность визуального контроля состояния оборудования без вскрытия
• Вентилируемая дверь - снижение перегрева внутри корпуса при длительной работе
• Система “соединяемый в ряд” - масштабируемость решений без потери герметичности
• Предназначен для наружного применения - не требует дополнительных кожухов или навесов

Ограничения применения

Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие устойчиво, но не к агрессивной химии. Нельзя применять в помещениях с взрывоопасной средой - корпус не является взрывозащищённым. Отсутствие встроенных кабельных вводов требует самостоятельной установки вводных муфт или фитингов. Высота корпуса 500 мм делает его малопригодным для установки в узкие ниши или под потолком с минимальным зазором.

Примеры использования

• Щит управления насосной станцией на улице - защита от дождя, пыли и вибраций
• Автоматический пункт управления освещением в парковой зоне
• Распределительный щит на железнодорожной станции - устойчивость к вибрациям и перепадам температур
• Контрольный шкаф на заводе с высокой запылённостью - IP66 исключает попадание пыли внутрь
• Система аварийного питания в зоне с возможностью землетрясений - сейсмостойкость 9 баллов гарантирует сохранность оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия - они совпадают с типовыми креплениями для навесных и напольных вариантов
• При использовании вентилируемой двери убедитесь, что воздухообмен не создаёт конденсацию - особенно при больших перепадах температур
• Для кабельного ввода используйте подходящие вводные устройства (например, M20 или G½) - фланец готов к их установке
• При соединении нескольких корпусов в ряд - соблюдайте последовательность и используйте уплотнители между элементами
• При установке на столб - выбирайте кронштейн с регулировкой угла наклона для лучшего доступа к двери
• Заземление обязательно - хотя комплект содержит клеммы, проводники должны быть проложены по нормам ПУЭ
• Артикул r5st0552-ral3020 - это конкретный цвет и размер; другие размеры и цвета в серии RAM block отличаются по артикулу
