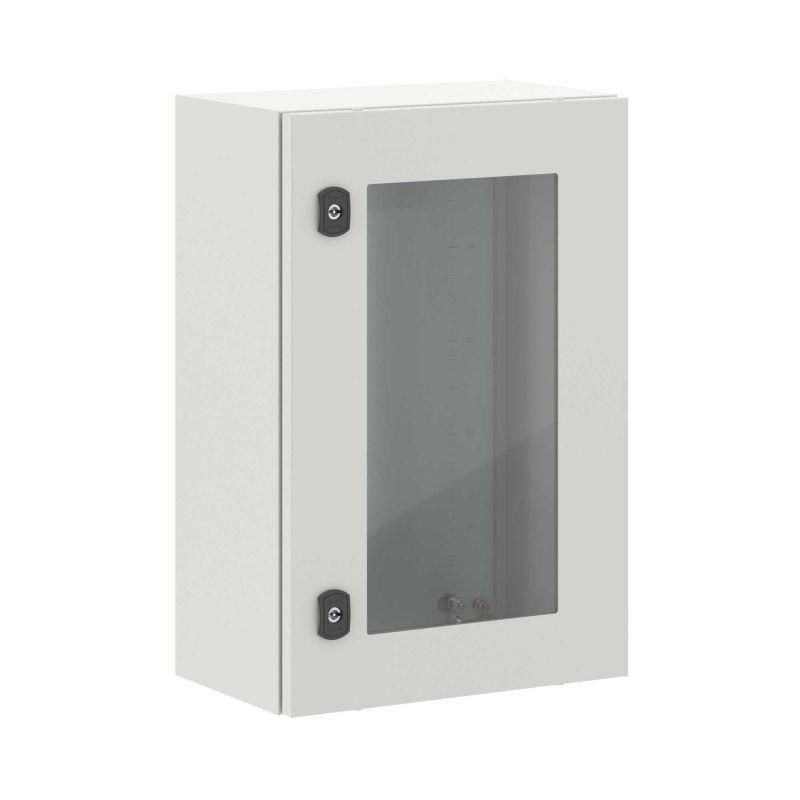

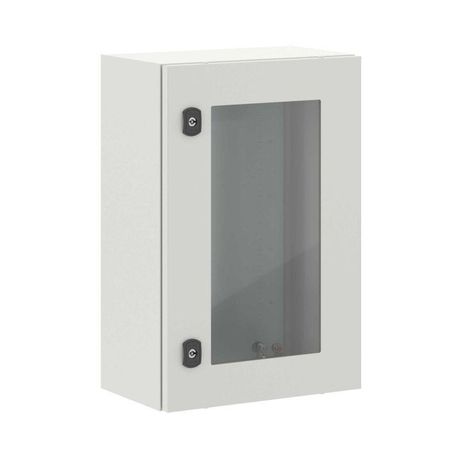

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 600x400x250 мм | R5STEX0649 DKC ДКС

Корпус навесной с монтажной панелью (М/П) с прозрачной дверью 600x400x250 мм от DKC (ДКС), артикул r5stex0649, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для установки аппаратуры автоматизации, коммуникационных модулей, реле, контакторов, устройств защиты и других элементов электрощитового оборудования. Подходит для наружного монтажа на столбах, стенах или в виде самостоятельной напольной конструкции. Применяется в энергообъектах, промышленных объектах, уличных пунктах управления, насосных станциях, транспорте и инфраструктуре, где требуется защита от пыли, воды и механических повреждений.

Технические характеристики

• Размеры: 600×400×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, из безопасного закалённого стекла толщиной 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией до 5 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - самозагасаемые материалы
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Фиксация двери: два поворотных замка
• Ввод кабелей: сплошной фланец для прохода через заднюю стенку
• Цвет: серый RAL 7035

Совместимость и монтаж

Корпус совместим со всеми типами стандартного щитового оборудования, рассчитанного на габариты 600×400 мм. Монтаж возможен несколькими способами:

• На вертикальную поверхность - с помощью предварительно подготовленных кронштейнов
• На опорный столб - благодаря наличию специальных крепёжных отверстий
• На пол - с использованием нижнего основания и анкерных болтов
• Внутрь стены - при необходимости встраивания в перегородку (требует соответствующего проёма)

Корпус можно соединять в ряд - несколько единиц устанавливаются рядом друг с другом, образуя единый комплекс. Для этого предусмотрены технологические зазоры и согласованная система креплений. Все детали корпуса изготовлены из одного листа металла методом точечной сварки - это исключает деформацию при температурных колебаниях и снижает риск возникновения трещин.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм EN 50102 (ударопрочность), IEC 60529 (IP66) и российским стандартам на климатическое исполнение. Каждый корпус имеет заводскую проверку на герметичность и прочность. Наличие системы заземления с готовыми проводами позволяет сразу выполнять требование ПУЭ по защите от поражения током. Стекло двери - закалённое, что исключает возможность образования острых осколков при повреждении.

Преимущества

• Высокая механическая прочность благодаря толстому стальному корпусу и однолистовой сборке
• Защита IP66 гарантирует работу даже во время сильного дождя или мойки оборудованию
• Прозрачная дверь даёт доступ к внутреннему состоянию оборудования без вскрытия корпуса
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим веществам
• Монтажная панель из оцинкованной стали легко адаптируется под DIN-рейки и крепления
• Поддерживается любая схема расположения оборудования внутри - свободное пространство позволяет гибко размещать устройства

Ограничения применения

• Не рекомендовано применение в средах с постоянным погружением в жидкости - IP66 не предусматривает длительного подвода
• Температурный режим ограничен классом УХЛ1; экстремально низкие температуры ниже -45C могут влиять на эластичность уплотнителей
• При установке в стену необходимо соблюдать допущенные размеры проёмов - корпус не является универсальным для всех типов кладки
• Срок службы зависит от условий окружающей среды - в районах с повышенной соляной агрессией (прибрежные зоны) необходима периодическая проверка целостности покрытия

Примеры использования

• Щит управления насосной станцией на улице
• Автоматический пункт учёта электроэнергии на ЛЭП
• Контрольный щит на конвейере в цеху с частой мойкой
• Распределительный щит на железнодорожном переезде
• Аппаратура связи и сигнализации на крыше здания

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на вашем столбе или стене - они должны точно совпадать с крепёжными планками корпуса
• При установке в стену используйте уровень - малейший перекос затруднит последующее открывание двери
• Для удобства обслуживания располагайте наиболее часто контролируемые устройства в верхней части монтажной панели
• Обязательно подсоединяйте заземляющий провод к контуру заземления объекта - он уже есть в комплекте, просто не забудьте его использовать
• При многократном открывании двери следите за состоянием уплотнителей - при появлении трещин замените их оригинальными запчастями от DKC
• Помните: корпус r5stex0649 нельзя использовать как источник питания - все кабели должны подводиться отдельно
