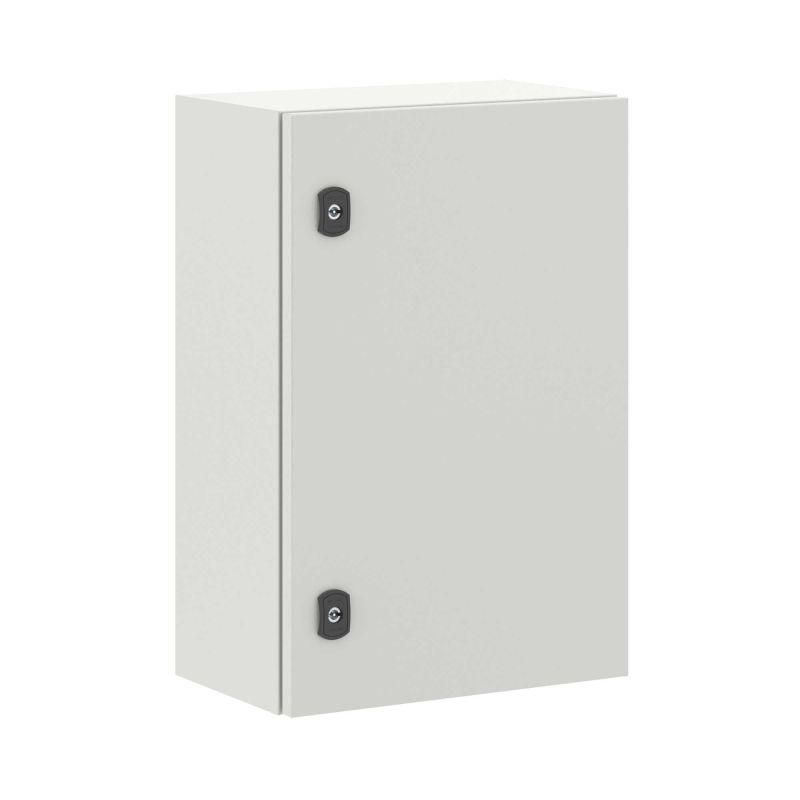

Корпус навесной STE с М/П ВхШхГ 600x400x250 мм | R5STE0649 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 600x400x250 мм от DKC (ДКС), артикул r5ste0649, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких промышленных сред. Этот корпус сочетает прочность стали, высокую степень защиты и гибкость монтажа - идеально подходит для уличных щитов, автоматизированных станций и распределительных пунктов.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 600x400x250 мм используется для установки аппаратуры автоматизации, коммуникационных модулей, контакторов, реле, устройств защиты и других элементов электрощитового оборудования. Подходит для внешних и внутренних объектов: насосных станций, тепловых пунктов, промышленных участков, транспортных терминалов, энергообъектов. Благодаря защите IP66 и ударопрочности IK10, корпус выдерживает воздействие пыли, воды под сильным потоком, механические удары и перепады температур.

Технические характеристики

• Размеры: 600×400×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм, с возможностью крепления DIN-рейки
• Степень защиты: IP66 - полная герметичность от пыли и струй воды под давлением
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал не распространяет горение
• Цвет: серый матовый (RAL 7035)
• Конструкция: единый сварной лист металла, усиливает жёсткость и снижает риск деформаций от вибраций
• Дверь: реверсивная, со стеклом и вентиляцией, оснащена двумя поворотными замками
• Фланец: сплошной, для ввода кабелей
• Заземление: в комплекте - медные провода и клеммы

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 600x400x250 мм допускает несколько вариантов установки: настенную, навесную, напольную и на столбе. Для крепления на столбе предусмотрены специальные проушины. Возможна сборка в ряд - несколько корпусов можно соединить между собой для формирования цепочки распределительных точек. На заднюю стенку также установлены крепёжные точки, позволяющие закрепить корпус внутри ниши стены. Все отверстия для кабелей уже подготовлены; дополнительные просечки выполняют по месту.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования: IP66 исключает попадание пыли и воды, IK10 гарантирует устойчивость к случайным ударам, а класс горючести Г1 предотвращает возгорание материала. Климатические категории УХЛ1 и ОМ2/ОМ3 обеспечивают работу при температурах от −40C до +40C и повышенной влажности. Конструкция рассчитана на сейсмическую активность до 9 баллов - подходит для регионов с частыми толчками.

Преимущества

• Высокая механическая прочность благодаря цельносварному корпусу и толстому основанию
• Защита IP66 и IK10 делают корпус пригодным для экстремальных условий
• Реверсивная дверь позволяет открывать её влево или вправо - удобство при ограниченном доступе
• Скомбинированная дверь: стекло для контроля состояния оборудования + вентиляция для теплоотвода
• Порошковое покрытие устойчиво к коррозии, UV-лучам и химическим веществам
• Встроенный комплект заземления экономит время монтажа
• Возможность настенного и напольного монтажа увеличивает универсальность

Ограничения применения

Не рекомендуется использовать корпус в средах с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не является химически стойким. Также нельзя применять корпус в помещениях с взрывоопасной средой (не имеет взрывозащиты Ex). Напольная установка требует ровного, несыпучего основания. Прямой контакт с открытым огнём или длительное нагревание выше +60C недопустим - даже при хорошей теплоотдаче через вентиляцию, внутренние компоненты могут перегреться.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожной платформе
• Автоматический контроллер системы вентиляции в промзоне
• Электронный ящик связи на опоре ЛЭП
• Аппаратура АСУ ТП на заводе с высокой запылённостью

Практические советы

• Перед монтажом проверьте посадочные места: диаметр входных отверстий под кабельные вводы - стандартные, но при необходимости используйте переходники
• При установке на столб соблюдайте минимальную высоту от уровня земли - минимум 1,5 м для предотвращения намокания и вандализма
• При использовании нескольких корпусов в ряд - учтите шаг между ними: необходим зазор 5–10 мм для вентиляции и обслуживания
• Проверяйте плотность прилегания двери после монтажа - при наличии люфта затяните болты фланца
• Для долговечности периодически протирайте поверхность от грязи и солевых отложений - особенно в прибрежных районах
• При работе с монтажной панелью - не перегружайте её весом более 15 кг равномерно распределённой массы
