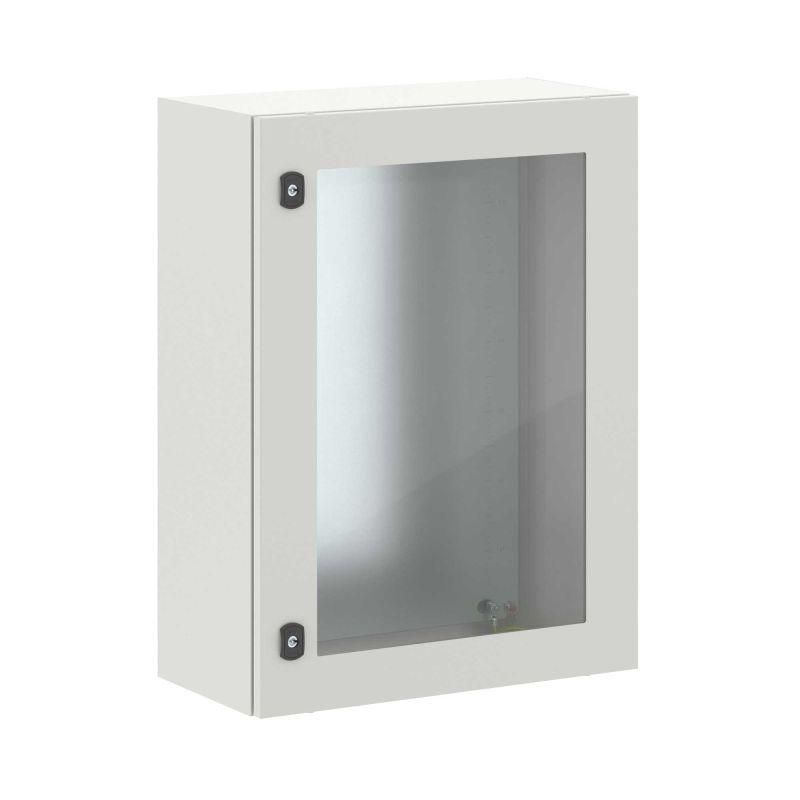

Корпус навесной STE с М/П прозрачной дверью ВхШхГ 800x600x300 мм | R5STEX0863 DKC ДКС

Корпус навесной с монтажной панелью DKC (ДКС) r5stex0863 предназначен для защиты оборудования в системах автоматизации и распределения электроэнергии. Благодаря прочному стальному корпусу, застекленной двери и высокой степени защиты IP66, он надежно работает как внутри помещений, так и на улице.

Назначение и область применения

Корпус DKC (ДКС) r5stex0863 используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления, счетчиков и других устройств. Подходит для установки в промышленных условиях, на объектах ЖКХ, энергообъектах, транспорте и на открытых площадках. Применяется там, где требуется защита от внешних воздействий - пыли, воды, механических ударов и перепадов температур.

Технические характеристики

• Размеры: 800×600×300 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Дверь: застекленная, однодверная, реверсивная, из безопасного закаленного стекла 5 мм
• Степень защиты: IP66 - полная герметичность против пыли и мощных струй воды
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией до 5 Дж
• Климатические условия: УХЛ1, ОМ2, ОМ3 - от -40C до +40C, повышенная влажность, агрессивная среда
• Группа горючести: Г1 - самозагасающий материал
• Сейсмическая устойчивость: 9 баллов по шкале MSK-64
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Корпус DKC (ДКС) r5stex0863 совместим со всеми типами стандартного оборудования, установленного на DIN-рейке. Возможны следующие варианты монтажа:

• Настенный - через отверстия в задней стенке
• Навесной - на опорную раму или кронштейн
• На столб - предусмотрено крепление болтами
• Напольный - с использованием базовой платформы (не входит в комплект)
• Встраивание в стену - требует подготовки ниши соответствующих габаритов

Фланец для ввода кабеля - цельный, обеспечивает плотное прохождение кабелей без потери степени защиты. Можно соединять несколько корпусов в ряд для создания многофункциональных щитовых решений.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм: EN 50102 (ударопрочность), IEC 60529 (IP66). Климатическое исполнение УХЛ1 гарантирует работу в суровых условиях России и стран СНГ. Все металлические части имеют надежное заземление - в комплекте предусмотрен заводской комплект заземления с проводами. Стекло двери - закалённое, что исключает риск травм при разрушении.

Преимущества

• Высокая жесткость конструкции благодаря толщине стали 1,5–1,8 мм
• Защита от пыли и воды даже при сильном дожде или мойке
• Удобство обслуживания - реверсивная дверь открывается в обе стороны
• Чёткая видимость внутреннего состояния оборудования через прозрачную дверь
• Атмосферостойкое порошковое покрытие предотвращает коррозию
• Поддержка последовательного монтажа нескольких корпусов

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Порошковое покрытие может повредиться при механическом царапании острыми предметами
• Напольная установка возможна только с дополнительными основаниями (не входят в комплект)
• При установке в стену необходимо соблюдать допуски по толщине стены - корпус не адаптирован для тонких перегородок

Примеры использования

• Щитовая автоматики насосной станции на улице
• Распределительный пункт на производстве с частыми мойками
• Автоматизированный контроль освещения на территории парковки
• Электрошкаф для системы видеонаблюдения на фасаде здания
• Центральный щит управления конвейера в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий корпуса вашим крепёжным элементам - рекомендованы M8/M10 болты
• При установке на столб используйте антивандальные кронштейны; корпус можно повернуть на 180° для удобства доступа
• При вводе кабелей обязательно используйте вводные муфты - они сохранят степень защиты IP66
• Для длительной работы в холоде (до -40C) убедитесь, что оборудование внутри также рассчитано на этот диапазон
• Проверяйте целостность стекла перед запуском - трещины снижают уровень безопасности
• При групповой установке нескольких корпусов r5stex0863 в ряд - учтите суммарную ширину и необходимость свободного доступа между ними
