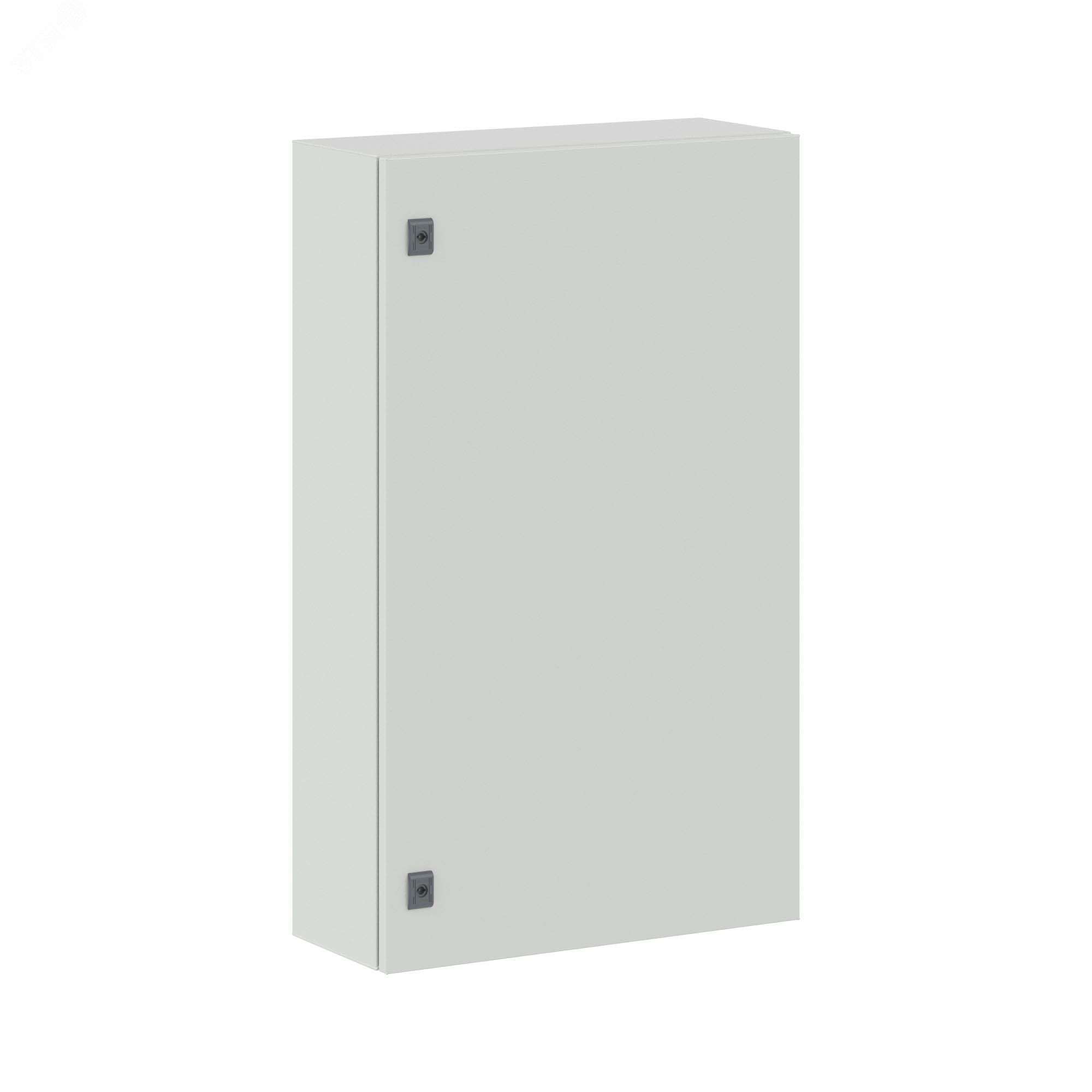

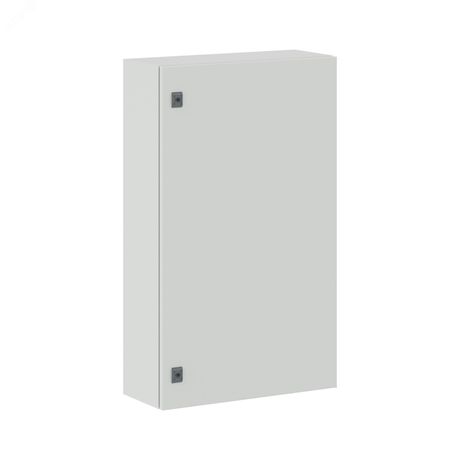

Корпус навесной STE с М/П ВхШхГ 1000x600x250 мм | R5STE1069 DKC ДКС

Корпус навесной STE с металлической панелью 1000х600х250 мм от DKC (ДКС) - прочный щит для наружной и внутренней установки оборудования управления и распределения электроэнергии. Артикул r5ste1069 рассчитан на жесткие условия эксплуатации, включая перепады температур и повышенную влажность.

Назначение и область применения

Корпус навесной STE с металлической панелью 1000х600х250 мм предназначен для монтажа коммутационного оборудования: автоматических выключателей, контакторов, реле, устройств защиты, модулей АСУ ТП. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленности. Применяется там, где требуется надежная защита от внешних воздействий и механических повреждений.

Технические характеристики

• Габариты: 1000×600×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 2,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Замок: один поворотный механизм с возможностью запирания
• Покрытие: атмосферостойкая порошковая краска, устойчивая к УФ-излучению и коррозии
• Нормативный документ: ГОСТ Р 50827.3-2009
• Цвет: серый

Совместимость и монтаж

Корпус навесной STE с металлической панелью 1000х600х250 мм совместим со всеми типами DIN-рейки и стандартными элементами сборки. Возможны следующие варианты установки:

• Настенная - через кронштейны или отверстия в боковых стенках
• На столбе - предусмотрено крепление через фланец
• Напольная - при необходимости можно установить на основание
• Встраивание в стену - требует подготовки ниши соответствующих размеров
• Объединение в ряд - несколько корпусов можно стыковать по боковым сторонам

Фланец для ввода кабеля - цельнолитой, без лишних отверстий, исключает попадание влаги. Для монтажа внутри используется монтажная панель толщиной 2,5 мм - позволяет закрепить тяжелые устройства без деформаций.

Безопасность и стандарты

Корпус навесной STE с металлической панелью 1000х600х250 мм соответствует требованиям ГОСТ Р 50827.3-2009. Степень защиты IP65 гарантирует безопасную работу в условиях сырости, пыли, дождя и мытья струями воды. Ударопрочность IK10 снижает риск повреждения при случайных ударах инструментом или оборудованием. Наличие заземляющих проводов в комплекте обеспечивает соответствие нормам электробезопасности.

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа стали - минимизирует вибрации и деформацию
• Порошковое покрытие устойчиво к царапинам, химикатам и коррозии даже при длительном использовании на улице
• Реверсивная дверь - удобна для монтажа в ограниченном пространстве
• Сплошной фланец вместо набора отверстий - снижает риск протечек и упрощает герметизацию вводов
• Монтажная панель толще обычной (2,5 мм против 1–1,5 мм) - подходит для тяжелых аппаратов
• Возможность установки застекленной или вентилируемой двери - гибкость адаптации под задачи

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита Ex
• Напряжение 220 В указано как ориентировочное; сам корпус не является коммутирующим устройством и не определяет рабочее напряжение системы
• Климатическое исполнение УХЛ2 допускает работу при −40C, но не рекомендуется для постоянного использования ниже −45C
• Комплектация некомплектная - не входят автоматы, реле, кабели, DIN-рейки; все оборудование необходимо приобретать отдельно
• При настенной установке требуется прочная поверхность - вес корпуса с оборудованием может достигать более 50 кг

Примеры использования

• Электрощит на фасаде административного здания для управления освещением и кондиционированием
• Распределительный пункт на улице для питания насосных станций
• Щит управления конвейерной линией в холодильном цехе
• Автоматизация теплового пункта в многоквартирном доме
• Контрольный щит на железнодорожной платформе для сигнализации и связи

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене/фундаменте - они должны точно соответствовать размерам корпуса
• Используйте термостойкие кабельные вводы при проходе через фланец - особенно при работе в условиях высоких температур
• При установке на столбе используйте антивандальные болты и защитные кожухи для замка
• Для вентилируемой двери убедитесь, что воздухообмен не нарушает степень защиты IP65 - решетки должны иметь пылевлагозащиту
• При групповой установке нескольких корпусов r5ste1069 соблюдайте минимальный зазор между ними - не менее 50 мм для доступа и теплоотвода
• Проверяйте целостность порошкового покрытия после транспортировки - при наличии царапин обработайте их антикоррозийным составом
