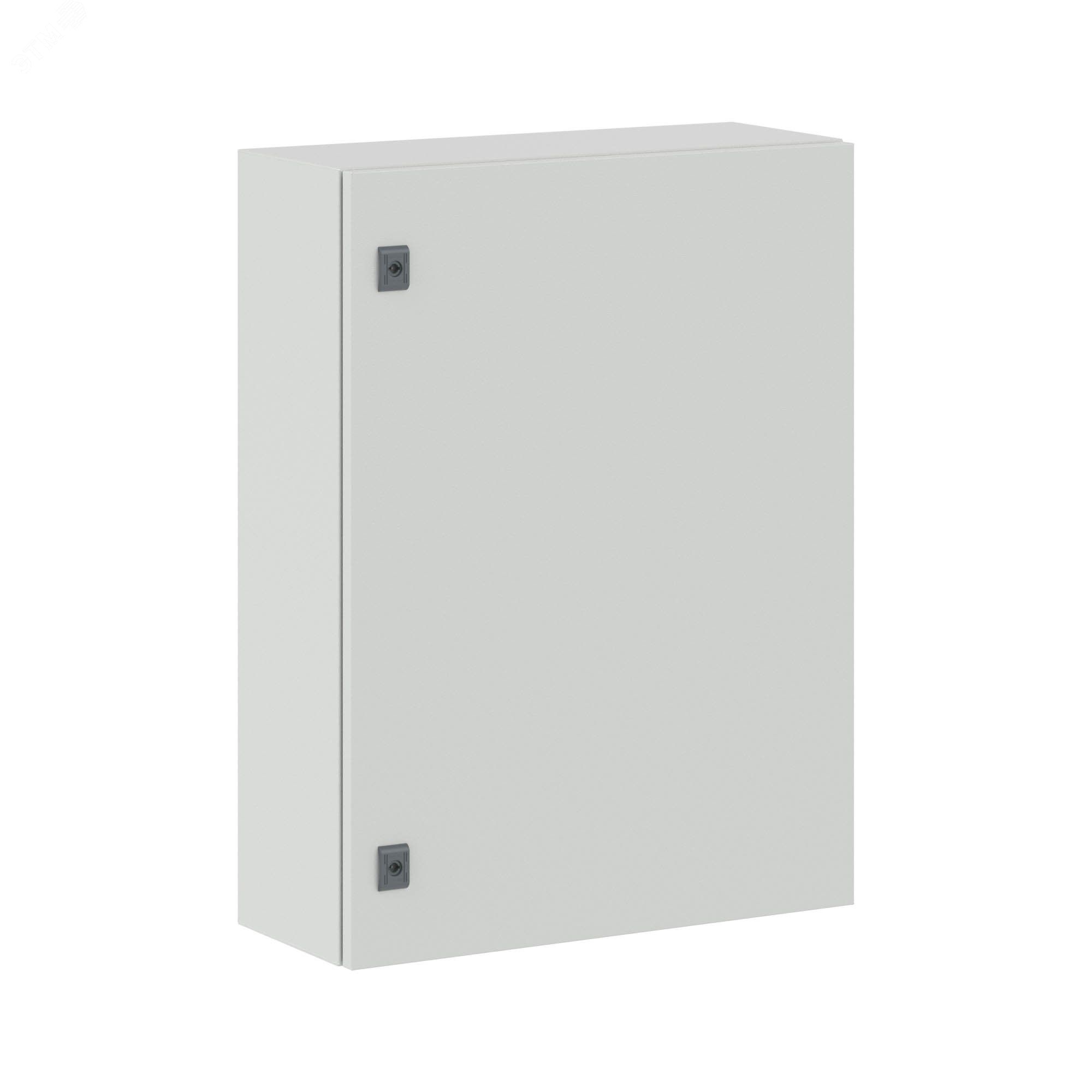

Корпус навесной STE с М/П ВхШхГ 800x600x250 мм | R5STE0869 DKC ДКС

Корпус навесной STE с металлической панелью 800х600х250 мм от DKC (ДКС) - это прочный, герметичный щит для монтажа оборудования управления и распределения электроэнергии в условиях улицы, производственных площадок и закрытых помещений. Артикул r5ste0869 соответствует требованиям ГОСТ Р 50827.3-2009 и предназначен для долговременной работы в сложных климатических условиях.

Назначение и область применения

Корпус навесной STE с металлической панелью 800х600х250 мм используется для размещения аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов электрощитового оборудования. Подходит для установки на улице, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленного производства. Благодаря высокой степени защиты и ударопрочности, корпус надёжно защищает внутренние компоненты от внешних воздействий.

Технические характеристики

• Габариты: 800×600×250 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Замок: один поворотный механизм с возможностью запирания
• Покрытие: атмосферостойкая порошковая краска, устойчивая к коррозии и механическим повреждениям
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Фланец: сплошной для ввода кабелей, предотвращает попадание пыли и влаги
• Нормативный документ: ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной STE с металлической панелью 800х600х250 мм совместим со всеми типами стандартного оборудования, установленного внутри щита. Возможны следующие варианты монтажа:

• На стену - через кронштейны или отверстия в боковых стенках
• На столб - благодаря наличию специальных крепёжных отверстий
• Напольно - с использованием опорных ножек (не входят в комплект, требуют самостоятельной установки)
• Встроенно - в стену, с предварительным оформлением ниши
• Выстраивание в ряд - несколько корпусов можно соединить между собой для формирования линейных решений

При монтаже важно соблюдать доступность для обслуживания и не перегружать монтажную плату. Для ввода кабелей используйте фланец, входящий в комплект - он исключает необходимость дополнительной герметизации.

Безопасность и стандарты

Корпус навесной STE с металлической панелью 800х600х250 мм соответствует ГОСТ Р 50827.3-2009, который регламентирует требования к электротехническим корпусам. Степень защиты IP65 гарантирует безопасность при работе во влажной среде, а класс ударопрочности IK10 обеспечивает защиту от случайных ударов инструментом или оборудованием. Наличие заземляющих проводов в комплекте позволяет выполнять обязательные требования по электробезопасности. Порошковое покрытие не содержит токсичных веществ и соответствует нормам экологической безопасности.

Преимущества

• Изготовлен из одного цельного листа стали - минимизированы места утечки, увеличена жесткость конструкции
• Порошковая окраска устойчива к выцветанию, химическим воздействиям и механическому износу
• Реверсивная дверь - удобство при монтаже в ограниченном пространстве
• Сплошной фланец - исключает необходимость доработки при вводе кабелей
• Монтажная панель из оцинкованной стали - улучшенная коррозионная стойкость и возможность крепления тяжёлого оборудования
• Возможность настенного, напольного и столбового монтажа - гибкость в проектировании

Ограничения применения

Корпус навесной STE с металлической панелью 800х600х250 мм не предназначен для:

• Постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном подтоплении
• Эксплуатации в агрессивных химических средах (например, кислотные пары, растворители)
• Установки в помещениях с взрывоопасными газами - не имеет сертификата взрывозащиты
• Использования без заземления - обязательно подключение к контуру заземления
• Передвижных объектов без дополнительной виброизоляции - хотя корпус устойчив к вибрациям, при постоянных сильных колебаниях требуется усиление крепления

Примеры использования

• Уличный щит управления насосной станцией
• Распределительный щит на производственном участке с высокой запылённостью
• Автоматический щит освещения на территории предприятия
• Контрольный пункт системы видеонаблюдения на улице
• Объединённая линейка из нескольких корпусов для распределения питания по секциям цеха

Практические советы

• При заказе учтите, что корпус поставляется некомплектным - не входят кабели, автоматы, DIN-рейки. Все компоненты необходимо приобретать отдельно.
• Для установки на столб используйте болтовые крепления, соответствующие толщине стенки корпуса (1,5 мм). Не применяйте саморезы меньшего диаметра - они могут деформировать металл.
• При вводе кабелей через фланец используйте кабельные вводы с уплотнителем - даже при IP65 избыток отверстий снижает уровень защиты.
• Не забудьте проверить посадочные размеры монтажной панели перед установкой крупногабаритного оборудования - максимальная нагрузка на панель не указана, но рекомендуется не превышать 30–40 кг равномерно распределённой массы.
• Артикул r5ste0869 совместим с другими изделиями серии RAM block - при необходимости модульного расширения системы выбирайте продукцию того же семейства.
