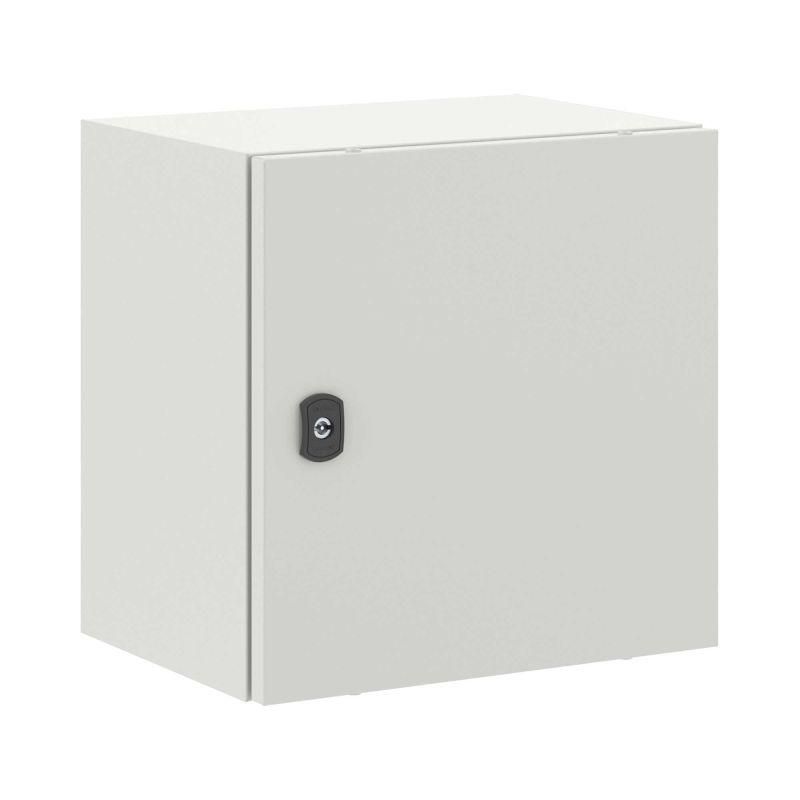

Корпус навесной STE с М/П ВхШхГ 400x400x300 мм | R5STE0443 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 400x400x300 мм от DKC (ДКС), артикул r5ste0443, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных устройств, автоматических выключателей, контакторов, модулей PLC и других элементов систем автоматизации. Подходит для установки на улице, в цехах, на объектах энергообеспечения, транспорта и промышленных комплексах. Благодаря высокой степени защиты и прочности, корпус навесной с монтажной панелью ВхШхГ 400x400x300 мм применяют там, где важна долговечность и безопасность оборудования.

Технические характеристики

• Размеры: 400×400×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый матовый RAL 7035
• Количество дверей: одна, реверсивная, застекленная и вентилируемая
• Фланец: сплошной для ввода кабелей
• Крепление: настенное, напольное, на столб, в стену
• Объединение: можно соединять несколько корпусов в ряд

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 400x400x300 мм легко монтируется любым способом: на вертикальную поверхность, на опорный столб, внутрь стены или прямо на пол. Для этого предусмотрены подготовленные места под крепеж. Монтажная панель имеет универсальные отверстия под DIN-рейки и болтовые крепления - удобна для быстрой сборки. Реверсивная дверь позволяет открывать её влево или вправо - гибко адаптируется под расположение оборудования. Соединение нескольких корпусов в ряд возможно через специальные профильные участки - обеспечивает масштабируемость системы.

Безопасность и стандарты

• Защита IP66 соответствует требованиям IEC 60529 - предотвращает попадание пыли и водных потоков даже при направленном струйном воздействии
• Ударопрочность IK10 подтверждена тестированием по EN 50102 - корпус сохраняет целостность после удара молотком массой 5 кг с высоты 40 см
• Сейсмическая устойчивость 9 баллов - допущено к использованию в районах с повышенной сейсмической активностью
• Климатические классы УХЛ1/ОМ2/ОМ3 обеспечивают работу в суровых условиях России и стран СНГ

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и усиленному основанию
• Износостойкое порошковое покрытие не требует обслуживания и не выгорает на солнце
• Застекленная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Вентилируемая дверь снижает риск перегрева внутри при длительной нагрузке
• Комплексная система заземления уже встроена - экономит время при монтаже
• Поддерживается множество вариантов установки - один корпус решает задачи в разных средах

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не гарантирует герметичность при длительном затоплении
• Максимальная рабочая температура +50C; при более высоких значениях требуется принудительное охлаждение
• Порошковое покрытие чувствительно к острым металлическим предметам - возможны царапины при некорректном обращении
• Не рекомендовано использование в местах с химически агрессивными парями (например, кислотные производства)

Примеры использования

• Щитовая на улице для питания насосной станции
• Автоматический щит управления конвейера на пищевом заводе
• Распределительный пункт на железнодорожной платформе
• Контрольный шкаф освещения на автостоянке
• Аварийный источник питания в холодном регионе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене или столбе - они должны совпадать с размерами корпуса
• При установке на столб используйте дополнительно антивандальный замок - корпус рассчитан на него, но он не входит в базовую комплектацию
• Для лучшей теплоотдачи оставьте минимум 50 мм свободного пространства вокруг корпуса
• При соединении нескольких корпусов в ряд соблюдайте последовательность крепления - начинайте с крайнего и двигайтесь к центру
• Проверяйте плотность закрывания двери перед запуском - особенно важно при работе в сыром климате
• Корпус DKC r5ste0443 совместим с большинством стандартных DIN-реек и клеммных колодок - заранее продумайте оборудования
