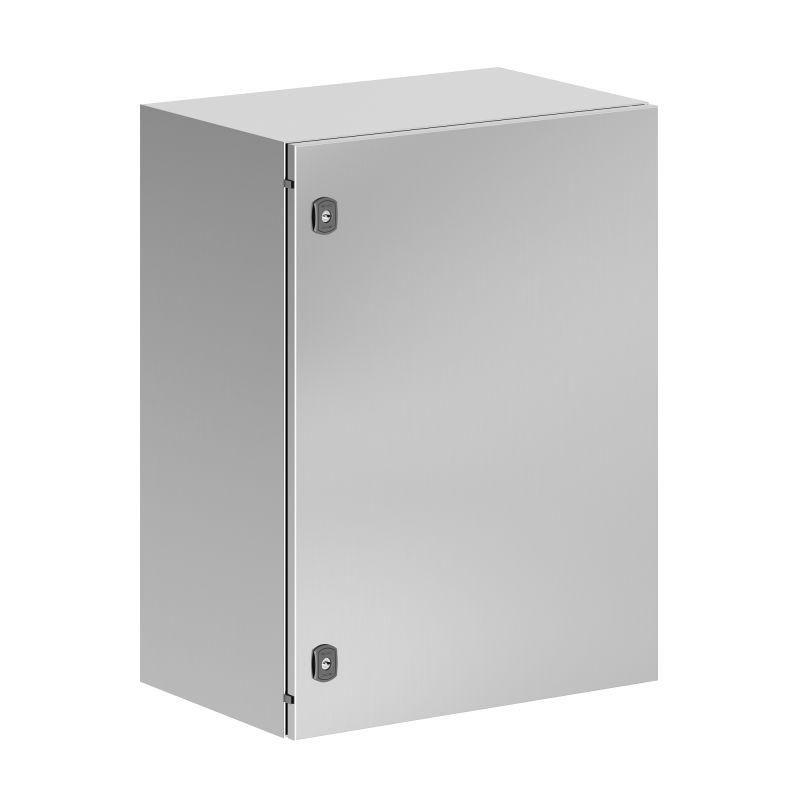

Корпус навесной STH с М/П из нержавеющей cтали AISI316 ВхШхГ 800x600x400 мм, фланцем | R5STH0864F-316 DKC ДКС

Корпус навесной STH с монтажной панелью из нержавеющей стали AISI316, размеры 800x600x400 мм, с фланцем DKC - прочный и защищённый ящик для оборудования автоматизации и распределения энергии, рассчитанный на жесткие условия эксплуатации. Бренд DKC обеспечивает надёжность через использование коррозионностойких материалов и сертифицированных решений. Артикул r5sth0864f-316 соответствует требованиям промышленного сегмента.

Назначение и область применения

Корпус навесной STH предназначен для размещения электронных устройств, коммутационного оборудования, контроллеров и распределительных элементов в условиях повышенной агрессивности окружающей среды. Подходит для установки на объектах с высокой влажностью, вблизи морского побережья, на химических производствах, в пищевой промышленности, на открытых площадках и в местах с частыми перепадами температур. Применяется в системах АСУ ТП, автоматизированных линиях, насосных станциях, вентиляционных комплексах и других критичных к надёжности точках.

Технические характеристики

• Размеры: 800×600×400 мм (высота × ширина × глубина)
• Материал корпуса и двери: нержавеющая сталь AISI 316 (1.4401), толщина 1,5 мм
• Монтажная панель: оцинкованная сталь, толщина 1,8 мм, с двунаправленной разметкой под крепление оборудования
• Степень защиты: IP66 - полная герметизация от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Фланец: литой, цельный, для ввода кабелей, совместим с трубными вводами
• Уплотнение: вспененный силикон - долговечный, эластичный, устойчив к УФ и температурным колебаниям
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50C до +50C, в условиях повышенной влажности и атмосферных осадков
• Группа горючести: НГ - не поддерживает горение
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях
• Цвет: естественный цвет нержавеющей стали - без покраски
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Задняя дверь: есть - позволяет доступ к задней части корпуса
• Застекленная дверь: да - возможность визуального контроля внутреннего состояния
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Соединение в ряд: да - можно соединять несколько корпусов друг с другом
• Тип поверхности: необработанная - матовая, без полировки

Совместимость и монтаж

Корпус навесной STH легко монтируется любым из четырёх способов: настенно, на столбе, напольно или встроен в стену. Для крепления используются предварительно подготовленные отверстия в боковых стенках и нижнем основании. Фланец DKC позволяет вводить кабели прямо через заднюю часть корпуса - без необходимости сверления. Монтажная панель имеет универсальную разметку под DIN-рейки и крепёж M4–M6. Реверсивная дверь и два поворотных замка обеспечивают удобство обслуживания с любой стороны. Соединение в ряд возможно при использовании специальных переходных планок (не входят в комплект).

Безопасность и стандарты

Корпус соответствует международным нормам IEC 62208 (для корпусов электротехнического оборудования) и EN 60529 (классификация степеней защиты). Сертификация подтверждает соответствие требованиям безопасности для работы в опасных зонах. Климатические классы УХЛ1 и ОМ2/ОМ3 гарантируют работу в экстремальных условиях. Группа горючести НГ исключает распространение пламени. Сейсмическая устойчивость 9 баллов делает корпус подходящим для регионов с активной сейсмической деятельностью.

Преимущества

• Изготовлен из AISI 316 - самая стойкая к коррозии нержавеющая сталь, включая воздействие хлора, соли и кислот
• Высокий уровень защиты IP66+IK10 - идеально для внешних установок и агрессивных производств
• Цельный фланец DKC снижает риск протечек и упрощает кабельный ввод
• Вентилируемая и застекленная дверь позволяют одновременно контролировать оборудование и предотвращать перегрев
• Двунаправленная разметка монтажной панели экономит время при сборке
• Комплексная комплектация (замки, заземление, фланец) минимизирует необходимость доп purchases

Ограничения применения

Корпус не предназначен для постоянного погружения в жидкости - IP66 не равен IP68. Не рекомендован для установки внутри взрывоопасных зон (Zone 0/1) без дополнительной сертификации. Отсутствуют встроенные системы охлаждения - при высоких тепловыделениях требуется принудительная вентиляция. Необходимо соблюдать минимальный зазор вокруг корпуса для обеспечения теплоотдачи и доступа к замкам. Не следует использовать в средах с конденсацией воды внутри корпуса без дополнительных осушителей.

Примеры использования

• Электрошкаф управления насосной станцией на берегу моря
• Распределительный щит на химическом заводе с агрессивными парами
• Автоматический пункт управления конвейером на пищевом производстве
• Щит связи и сигнализации на нефтеперерабатывающем терминале
• Контрольный шкаф на крыше здания в холодном климате

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с вашими анкерами или кронштейнами
• При установке на столб используйте дополнительно болтовую фиксацию, чтобы исключить люфт
• Для кабельного ввода через фланец DKC применяйте кабельные вводы с резьбой G½"–G2"
• При работе в условиях сильной коррозии периодически промывайте корпус пресной водой - даже AISI 316 требует профилактики
• Убедитесь, что заземление выполнено по правилам - комплект без проводов требует самостоятельного подключения медного провода сечением ≥16 мм2
• При соединении нескольких корпусов в ряд - используйте металлические перемычки для равнопотенциальной связки
• Не закрывайте вентиляционные отверстия - даже при низких температурах конденсат может образоваться внутри
