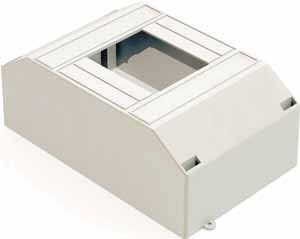

Корпус пластиковый навесной 2-4 модуля, IP30, БЕЛЫЙ, ЩРН-П-2/4 | 31031DEK DEKraft APC

Корпус навесной ЩРН-П-2/4 12.5х7.8х5.8 2-4 модуля, IP30, пластиковый, белый - это компактный распределительный щиток для внутренней установки в жилых и технических помещениях. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств. Бренд DEKRAFT и артикул 31031dek обеспечивают совместимость с популярными сериями оборудования.

Назначение и область применения

Корпус навесной ЩРН-П-2/4 предназначен для сборки малогабаритных распределительных щитов в условиях, где важна экономия места. Применяется в квартирах, офисах, подъездах, технических комнатах и на объектах с ограниченным пространством. Подходит для установки до четырёх модульных устройств шириной 18 мм каждый - например, двух однополюсных автоматов и одного УЗО.

Технические характеристики

• Количество модулей: 2–4 (стандарт 18 мм на модуль)
• Размеры корпуса: 125×78×58 мм
• Материал: полистирол, белый цвет
• Степень защиты: IP30 - защита от доступа пальцами и крупного твёрдого мусора, но не от воды
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В переменного тока
• Количество вводов: два - сверху и снизу, каждое Ø9 мм
• Конструкция: одна дверца, закрытого типа, с прозрачной крышкой
• DIN-рейка: встроена, пластиковая, рассчитана на модульные устройства
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренный и холодный климат, повышенная влажность
• Норматив: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-2/4 полностью совместим с модульным оборудованием от DEKraft и SE (Systeme Electric). Монтаж выполняется на стену с помощью шурупов - предусмотрены крепёжные отверстия сзади. Для фиксации проводов используются выламываемые отверстия Ø9 мм: верхнее и нижнее. После монтажа можно запечатать корпус пломбой через специальные проушины - это требуется для проверок Энергонадзора.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 52796-2007. Защита IP30 предотвращает случайный контакт с токоведущими частями, но не защищает от брызг, влаги и пыли. Поэтому применение возможно только во внутрипомещенческом варианте - в сухих зонах без воздействия жидкости. Нельзя использовать в ванных комнатах, на улице или в сырых цехах.

Преимущества

• Прозрачная крышка позволяет контролировать положение рычагов автоматов без вскрытия
• Встроенная DIN-рейка исключает необходимость её самостоятельной установки
• Выламываемые отверстия позволяют гибко выбирать место ввода кабеля
• Проушины для пломбирования упрощают процедуру контроля со стороны энергообслуживания
• Пластиковый материал устойчив к коррозии и химически активным средам

Ограничения применения

• Не предназначается для открытого монтажа вне помещений - IP30 не обеспечивает защиту от влаги
• Поддерживается максимум 4 модуля; нельзя установить более мощные или двойные автоматы (например, 2P+УЗО = 3 модуля уже занимают почти весь объём)
• Пластиковая DIN-рейка менее прочна, чем металлическая - не рекомендовано для мест с постоянной вибрацией
• Нет вентиляционных отверстий - возможен перегрев при длительной нагрузке близкой к 63 А

Примеры использования

• Электрощиток на этаже многоквартирного дома - для групп освещения и розеток
• Распределительный щит в кладовой или подвале - для управления насосом, светом, розетками
• Автоматический щиток в мастерской - для питания точечного электроинструмента
• Аппаратный щит в системе видеонаблюдения - для питания камеры, маршрутизатора, зарядного устройства

Практические советы

• Перед монтажом удалите все лишние пробки в отверстиях, чтобы не повредить кабель при протяжке
• При использовании нескольких кабелей - используйте кабельные вводы с уплотнением, даже если они не указаны в комплекте
• Убедитесь, что суммарная мощность всех установленных автоматов не превышает 63 А - особенно важно при наличии УЗО и дифференциальных автоматов
• Проверьте посадочные размеры модулей перед покупкой: некоторые модели от сторонних производителей могут иметь увеличенную ширину
• Для удобства обслуживания оставляйте минимум один свободный модуль - он нужен для будущего расширения системы
