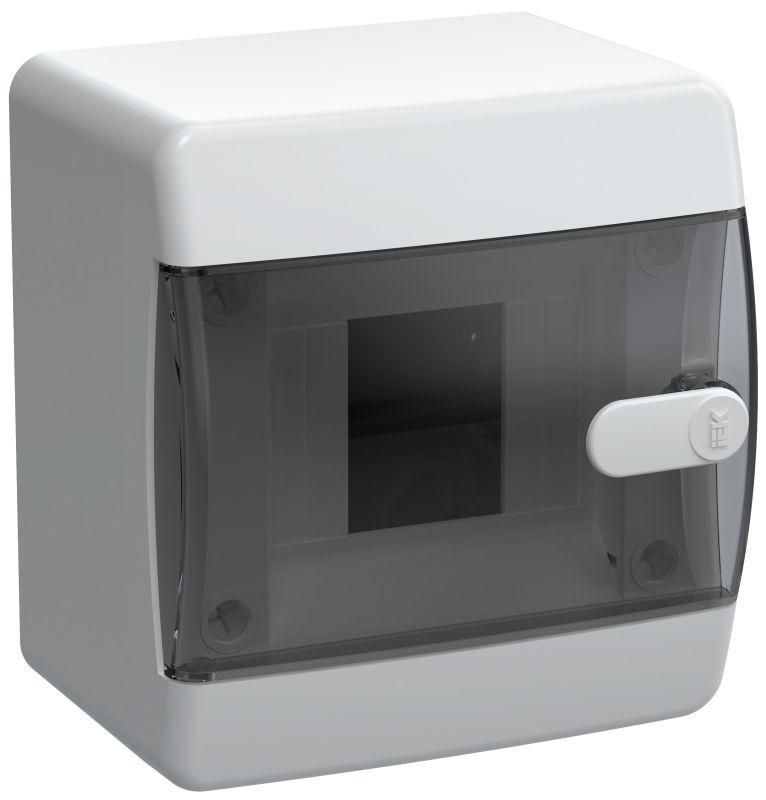

Корпус пластиковый навесной на 4 модуля ЩРН-П-4 IP41 черная прозрачная дверь UNION Compact | UIC-KP12-N-04-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-4 IP41 черный прозрачная дверь от IEK (ИЭК) - компактный распределительный щит на 4 модуля с надежной защитой и удобной прозрачной дверью. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и производственных условиях. Артикул uic-kp12-n-04-41-k01.

Назначение и область применения

Корпус ЩРН-П-4 предназначен для сборки малогабаритных распределительных щитов. Используется там, где требуется защитить электрооборудование от случайного прикосновения и пыли, но не требуются высокие степени герметичности. Применяется в квартирах, офисах, на этажных щитках, в небольших производственных участках. Подходит для установки однорядных модульных устройств: автоматов, УЗО, реле напряжения, счетчиков.

Технические характеристики

• Количество модулей: 4 (стандартная ширина 18 мм на каждый модуль)
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм (например, отверток, проводов) и от вертикально падающих капель воды
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к ударным нагрузкам и перепадам температур
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да - стандартная 35 мм рейка для фиксации модульных аппаратов
• Крышка: закрытого типа, с одной дверцей
• Дверца: прозрачная, позволяет визуально контролировать состояние внутреннего оборудования без открывания
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Цвет: черный (RAL 9016)
• Количество рядов: один - подходит только для однорядной компоновки

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 18 мм, соответствующими DIN EN 60715. Для монтажа используйте дюбели 6–8 мм или саморезы подходящего размера. Крепление осуществляется через четыре монтажных отверстия на задней стенке корпуса. DIN-рейка уже установленная - достаточно просто защелкнуть устройства на ней. Прозрачная дверца крепится на петлях и открывается на 180°. Замок работает на стандартном цилиндровом механизме - можно использовать любой ключ с профилем, совместимым с типом замка IEK.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р МЭК 62208 и соответствует нормам безопасности для распределительных щитов до 1000 В переменного тока. Наличие замка и закрытой конструкции снижает риск несанкционированного доступа. Материалы корпуса не поддерживают горение и имеют класс самозатухания V-0 по UL 94.

Преимущества

• Прозрачная дверца позволяет проверять положение контакторов и индикацию без вскрытия - экономит время при обслуживании
• Удобный навесной монтаж - не требует углубления в стену, подходит для любых поверхностей
• Высокая механическая прочность материала - выдерживает удары и вибрации в бытовой среде
• Замок повышает безопасность - предотвращает вмешательство посторонних лиц
• Черный цвет маскирует следы пыли и потертостей - сохраняет внешний вид дольше

Ограничения применения

• Не подходит для помещений с повышенной влажностью, сыростью или возможностью брызг - степень защиты IP41 недостаточна для таких условий
• Не рассчитан на установку более чем 4 модулей - нельзя добавлять дополнительные секции
• Не используется во взрывоопасных зонах, на улице или в местах с постоянным воздействием воды
• Ограниченная теплопроводность пластика - не рекомендуется для щитов с мощными нагревающимися элементами (более 1,5 кВт суммарной нагрузки)

Примеры использования

• Этажный распределительный щит в многоквартирном доме - для групп освещения и розеток
• Щит управления в офисе - для питания компьютеров, принтеров, серверов
• Местный щит на производстве - для контроля одного станка или группы светильников
• Щит в гараже или кладовой - для автономного управления освещением и розетками

Практические советы

• Перед монтажом проверьте, что все модули поместятся внутри - 4 модуля = 72 мм ширины, учтите запас на коммутационные перемычки
• При использовании в холодных помещениях (ниже +5C) избегайте резких ударов по корпусу - пластик становится хрупче
• Для лучшего теплоотвода оставляйте свободное пространство вокруг корпуса - минимум 5 см сверху и с боков
• Если планируете частый доступ - выбирайте модели с ключом, который легко дублировать; убедитесь, что ключи находятся у ответственного лица
• Артикул uic-kp12-n-04-41-k01 - это точный номер для заказа запасных частей, включая дверцу или замок
