Корпус пластиковый OptiBox P-BNK-3-18-IP65 | 117965 КЭАЗ

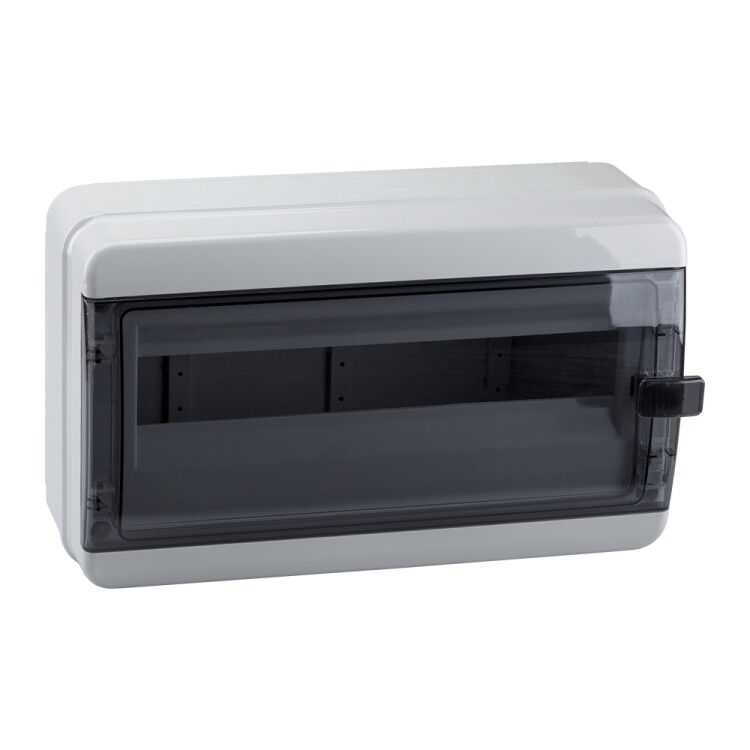

Корпус пластиковый навесной OptiBox P-BNK-3-18-IP65 18 модулей IP65 прозрачная черная дверь от КЭАЗ предназначен для сборки распределительных щитов в помещениях с повышенной влажностью или запылённостью. Этот корпус совместим с модульным оборудованием на DIN-рейку и обеспечивает надёжную защиту от внешних воздействий, сохраняя доступ к внутренним элементам через прозрачную дверцу.

Назначение и область применения

Corpus OptiBox P-BNK-3-18-IP65 используется для монтажа автоматических выключателей, УЗО, реле, счётчиков и других модульных устройств в системах распределения электроэнергии. Подходит для установки в жилых домах, офисах, производственных цехах, подъездах и на улице - благодаря защите IP65. Особенно эффективен там, где требуется видеть состояние оборудования без вскрытия корпуса: например, в этажных щитах, насосных станциях или пунктах управления освещением.

Технические характеристики

• Количество модулей DIN: 18 (двухрядная компоновка - 9+9)
• Глубина монтажа: 67 мм - достаточна для большинства современных модулей, включая двойные УЗО и счётчики
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: глянцевый белый пластик (поликарбонат), устойчивый к УФ-излучению и механическим повреждениям
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Тип закрытия: защёлка с возможностью пломбирования и установки замка
• Наличие DIN-рейки: да, две рейки предварительно установлены
• Передняя панель и крышка: с прорезями под индикацию и кнопки, прозрачная черная дверца
• Напряжение: 220 В - допустимо для бытовых и промышленных сетей переменного тока
• Способ монтажа: навесной (на стену), открытая установка
• Комплектность: некомплектный - без внутреннего оборудования, но с монтажной платой и крепёжными элементами

Совместимость и монтаж

OptiBox P-BNK-3-18-IP65 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60715). DIN-рейки легко фиксируются и могут быть перемещены вдоль корпуса для оптимизации расположения. Дверца имеет регулируемую точку крепления - её можно поменять с правой стороны на левую без инструментов. Для монтажа используются два кронштейна на задней стенке - достаточно просверлить отверстия под саморезы M4–M6. Глубина 67 мм исключает перегрузку проводами при использовании длинных кабелей.

Безопасность и стандарты

Корпус соответствует требованиям IEC 61439-1 и GOST R 50030.2-2010 для распределительных устройств. Защита IP65 гарантирует безопасность при случайном контакте с водой или пылью. Наличие возможности пломбировки и установки замка позволяет выполнять требования энергонадзора по герметизации щита. Все материалы - самозагасающие (V-0 по UL 94), что снижает риск распространения горения.

Преимущества

• Прозрачная черная дверца - позволяет контролировать положение рычагов и индикаторов без открытия корпуса
• Высокая степень защиты IP65 - идеальна для влажных помещений, бассейнов, подвалов, уличных щитов
• Изменяемая глубина DIN-реек - удобство при компоновке крупных устройств
• Глянцевый белый корпус - эстетично сочетается с интерьером и легко моется
• Предустановленные шины PE/N и крепления - экономят время при сборке
• Поддержка пломбировки и замка - соответствие нормам контроля доступа

Ограничения применения

• Не предназначен для установки в условиях постоянного прямого попадания дождя - IP65 не равен IP66/IP67
• Максимальная глубина 67 мм не подходит для очень массивных устройств (например, старые автоматы с большим радиатором)
• Пластиковая конструкция не рассчитана на ударные нагрузки - не рекомендуется в местах с высокой вероятностью механических повреждений
• Корпус не имеет встроенной вентиляции - при большой тепловой нагрузке требует принудительного охлаждения
• Некомплектный состав - необходимо дополнительно приобрести оборудование, шины, заглушки, клеммы

Примеры использования

• Этажный распределительный щит в многоквартирном доме - защита от пыли и влаги в подъезде
• Щит управления насосной станцией - IP65 предотвращает выход из строя при протечках
• Осветительный щит на территории предприятия - прозрачная дверца позволяет проверять работу светильников без вскрытия
• Аппаратный пункт в холодильной камере - УХЛ3 обеспечивает работоспособность при минусовых температурах
• Система учёта электроэнергии с OptiMer - совместимость с счётчиками КЭАЗ

Практические советы

• При монтаже используйте кабельные вводы с уплотнителями - они не входят в комплект, но обязательны для сохранения IP65
• Проверьте посадочный диаметр кабеля - максимальный входной диаметр составляет 12 мм; большие кабели потребуют доработки
• Для долговечности не устанавливайте корпус рядом с источниками тепла (печи, нагревательные приборы)
• Чёрная прозрачная дверца лучше маскирует следы пыли - легче поддерживать чистоту, чем белую
• Если нужна более высокая степень защиты - выбирайте модели с IP66 или металлический корпус
• Обязательно используйте маркировочные наклейки - они есть в продаже от КЭАЗ, но не входят в базовую комплектацию OptiBox P-BNK-3-18-IP65
