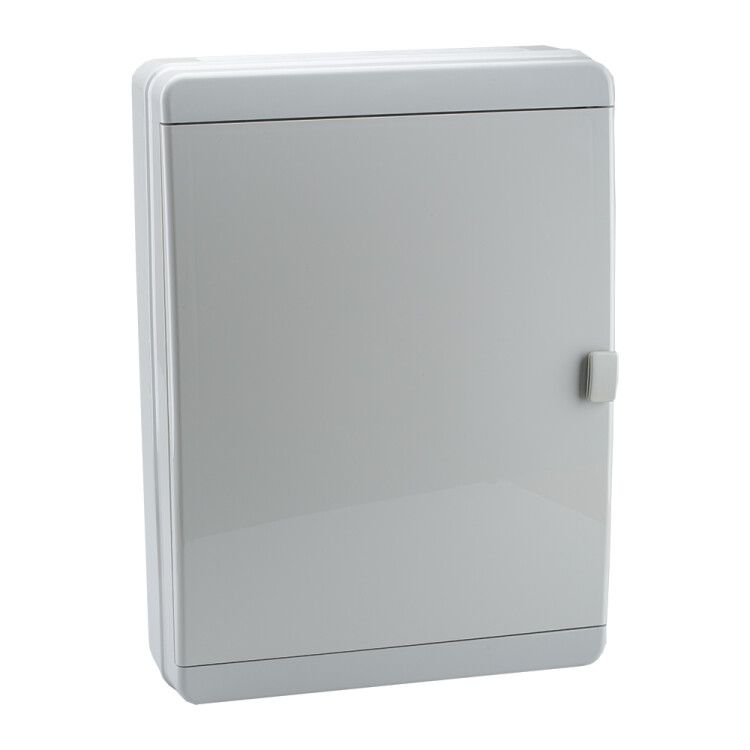

Корпус пластиковый OptiBox P-BNN-3-54-IP65 | 117984 КЭАЗ

Корпус пластиковый OptiBox P-BNN-3-54-IP65 от КЭАЗ - это навесной распределительный щит из прочного ABS-пластика с степенью защиты IP65, предназначенный для монтажа внутренних компонентов в условиях повышенной запыленности и влажности. Артикул 117984 соответствует серии OptiBox P и подходит для установки на стену в промышленных и коммерческих объектах.

Назначение и область применения

Корпус OptiBox P-BNN-3-54-IP65 предназначен для сборки и защиты электрических устройств внутри распределительного щита: автоматических выключателей, УЗО, реле, контакторов и других элементов до 54 модулей. Подходит для открытой установки в помещениях с умеренной влажностью и пылью - например, на производстве, в котельных, насосных станциях, административных зданиях. Благодаря защите IP65, корпус можно использовать в местах, где возможны брызги воды или воздействие струи воды из любого направления.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением;
• Ширина корпуса: 408 мм - позволяет вместить 54 модуля стандартных устройств (по 17,5 мм каждый);
• Высота: 560 мм; глубина - 153 мм;
• Глубина монтажа: 67 мм - минимальное расстояние от передней плоскости до задней стенки, важное для выбора толщины оборудования;
• Количество рядов: 3 - три вертикальных уровня для компактного расположения аппаратов;
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных устройств;
• Наличие монтажной панели: да - внутренняя пластина для крепления крупногабаритных элементов вне DIN-рейки;
• Тип крышки: одна дверь с замком - обеспечивает доступ и безопасность;
• Материал: ABS-пластик - ударопрочный, устойчивый к химическим веществам и перепадам температур;
• Цвет: 7035 RAL (серый антрацит);
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C и влажности до 95%;
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов;
• Напряжение: 220 В - указывает на типичную среду применения, но не является предельным значением для самого корпуса.

Совместимость и монтаж

Corpus OptiBox P-BNN-3-54-IP65 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Для монтажа используйте крепёжные отверстия на задней стенке - они рассчитаны на установку на деревянную, металлическую или бетонную поверхность. Глубина монтажа 67 мм требует проверки габаритов установленных аппаратов - особенно если используются устройства с большими клеммниками или радиаторами. Монтажная панель позволяет закрепить трансформаторы, блоки питания или другие немодульные элементы. Дверь открывается на 180°, что удобно для обслуживания. Комплектация некомплектная - крепёж, провода и оборудование не входят в комплект.

Безопасность и стандарты

Корпус OptiBox P-BNN-3-54-IP65 соответствует требованиям IEC 62208 для распределительных щитов. Степень защиты IP65 гарантирует безопасность при случайном контакте с водой и пылью. Материал ABS не поддерживает горение и имеет самозатухающие свойства. Напряжение 220 В указано как ориентировочное - фактическая рабочая нагрузка определяется подключённым оборудованием, а не корпусом. Корпус не предназначен для работы в взрывоопасных зонах.

Преимущества

• Высокая механическая прочность ABS-пластика - устойчив к ударам и деформациям;
• Защита IP65 снижает риск повреждений от внешней среды - продлевает срок службы оборудования;
• Наличие монтажной панели и DIN-рейки одновременно - гибкость в размещении компонентов;
• Один дверной механизм - простота обслуживания и надёжная герметизация;
• Цвет 7035 RAL - сочетается с промышленной эстетикой и маскирует загрязнения.

Ограничения применения

• Не предназначен для установки в условиях постоянного прямого попадания дождя или подводного положения - IP65 не равен IP67/IP68;
• Работает только в пределах климатического исполнения УХЛ3 - не используется при температурах ниже −25C или выше +40C;
• Не рекомендован для помещений с агрессивными химическими парами (например, кислоты, растворители) - материал ABS может разрушаться;
• Комплектация некомплектная - все крепежи, провода, автоматы и заземление необходимо приобретать отдельно;
• Недоступен для скрытой установки - только навесной способ монтажа.

Примеры использования

• Распределительный щит управления насосной станцией на улице;
• Щит освещения в цеху с частыми мойками оборудования;
• Автоматизированная система контроля климата в складском помещении;
• Пульт управления конвейерной линией с высокой запылённостью;
• Распределительный пункт в жилом доме для группового учёта электроэнергии.

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые вы планируете установить, поместились в 54 модуля - учитывайте, что некоторые модели занимают больше одного модуля;
• Используйте термостойкие кабельные вводы, подходящие для IP65 - стандартные вводы не обеспечат нужную герметичность;
• При установке на стену соблюдайте зазор минимум 5 см сзади для вентиляции и прохода кабелей;
• При использовании в холодных условиях (ближе к −25C) избегайте резких перегрузок - пластик становится более хрупким;
• Артикул 117984 - это точный идентификатор для заказа запчастей или аналогов - сохраняйте его при ремонте или расширении системы.
