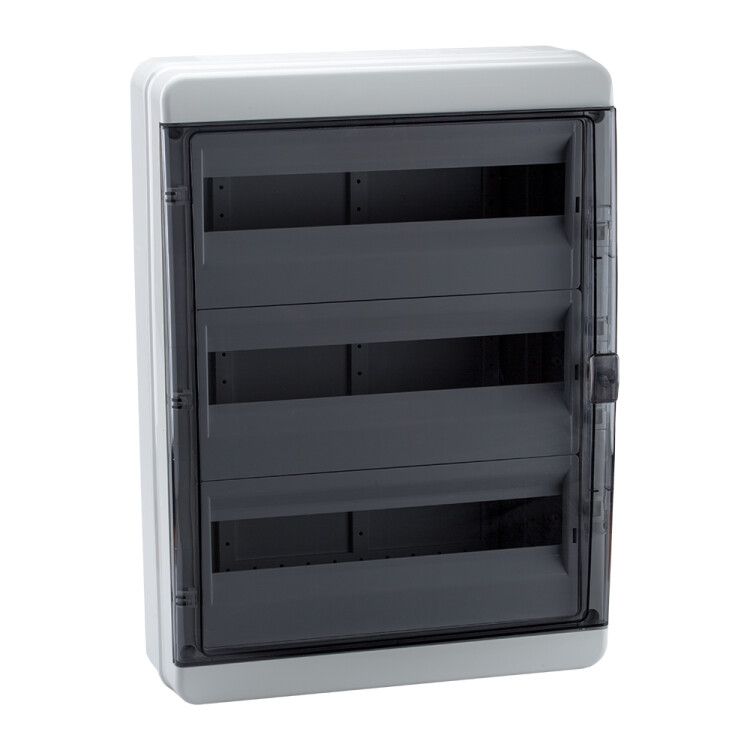

Корпус пластиковый OptiBox P-BNK-3-54-IP65 | 117980 КЭАЗ

Корпус пластиковый навесной с прозрачной черной дверью 54 модуля IP65 от КЭАЗ Optima (артикул 117980) предназначен для компактного и защищенного монтажа автоматических выключателей, УЗО, счетчиков и других модульных устройств в условиях повышенной влажности и пыли. Его конструкция обеспечивает надежную защиту оборудования и удобство обслуживания.

Назначение и область применения

Корпус пластиковый навесной с прозрачной черной дверью 54 модуля IP65 используется для сборки распределительных щитов в жилых, коммерческих и промышленных помещениях. Подходит для установки модульных устройств стандарта 17,5 мм (например, автоматов, УЗО, реле, счетчиков OptiMer). Применяется там, где требуется защита от пыли и струй воды - например, на улице, в подъездах, цехах, котельных, подвалах. Глянцевый белый корпус OptiBox P сочетается с сериями OptiDin и OptiMer для единых решений.

Технические характеристики

• Количество модулей: 54 (3 ряда по 18 модулей)
• Габариты: ширина 408 мм, высота 560 мм, глубина 153 мм
• Глубина монтажа: 67 мм - достаточна для большинства модульных устройств
• Материал корпуса: ABS-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Цвет корпуса: 7035 (белый глянцевый); дверь - прозрачная черная
• Наличие DIN-рейки: да, предварительно установленная
• Наличие монтажной панели: да, для фиксации внутреннего оборудования
• Тип крышки: с вырезами - позволяет выводить провода через боковые и нижние каналы
• Способ монтажа: открытая установка (накладной, на стену)
• Вид запора: защелка - быстрый доступ без ключа
• Комплектность: некомплектный - внутри только корпус, рейка, дверь; другие элементы - отдельно

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку типа TS35. Для монтажа используйте кронштейны или саморезы через отверстия в задней стенке. Учитывайте глубину 67 мм - она рассчитана на устройства с минимальным профилем. Прозрачная дверь не требует снятия для проверки состояния аппаратов. Монтажная панель позволяет дополнительно закрепить трансформаторы, блоки питания или другие крупные элементы вне DIN-рейки. Не рекомендуется использовать в местах с постоянным прямым попаданием дождя - IP65 не гарантирует герметичность при длительном погружении.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электромонтажных изделий. Степень защиты IP65 обеспечена испытаниями согласно IEC 60529. Материал ABS - самозатухающий, не поддерживает горение. Напряжение 220 В указано как ориентировочное рабочее - фактическая допустимая величина зависит от установленных устройств. Серия OptiBox P разработана в соответствии с требованиями российских нормативов для электроустановок.

Преимущества

• Прозрачная дверь - возможность визуального контроля без вскрытия
• Высокая степень защиты IP65 - подходит для сложных сред
• Глянцевый белый корпус - эстетично, легко моется
• Предустановленная DIN-рейка - экономит время монтажа
• Фиксация защелкой - быстрая и безопасная работа
• Совместимость с продукцией КЭАЗ Optima - унификация системы управления и учета

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах
• Не выдерживает механические удары с большой силой - не применяйте в местах с риском повреждения
• Пластиковый корпус не рассчитан на внешнее воздействие ультрафиолета более 5 лет - при долгосрочном использовании на солнце возможна потеря цвета и хрупкость
• Некомплектный состав - необходимо докупать автоматы, УЗО, счетчики, кабели, клеммы
• Глубина 67 мм недостаточна для некоторых мощных устройств с большим радиатором - проверяйте габариты перед покупкой

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - защита от пыли и влаги
• Щит освещения на территории предприятия - управление светом с контролем через УЗО
• Автоматический щит насосной станции - использование с OptiMer для учета энергопотребления
• Шкаф управления конвейером в цеху - защита от пыли и брызг масла
• Временный щит на стройплощадке - легкий, быстрый монтаж и видимость состояния аппаратов

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса (67 мм) и габаритов ваших устройств - особенно если используются терморегуляторы или частотники
• Используйте кабельные вводы с уплотнителями - они не входят в комплект, но необходимы для сохранения IP65
• При установке на улице - направляйте дверцу вниз, чтобы исключить скопление влаги
• Для больших систем - планируйте резервные модули (не все 54 должны быть заняты)
• Часто заменяемые устройства лучше располагать в первом ряду - так проще получить доступ
• При заказе - убедитесь, что выбрана именно модель с прозрачной черной дверью, а не белой
