Корпус пластиковый OptiBox P-CNN-1-08-IP41 | 145783 КЭАЗ

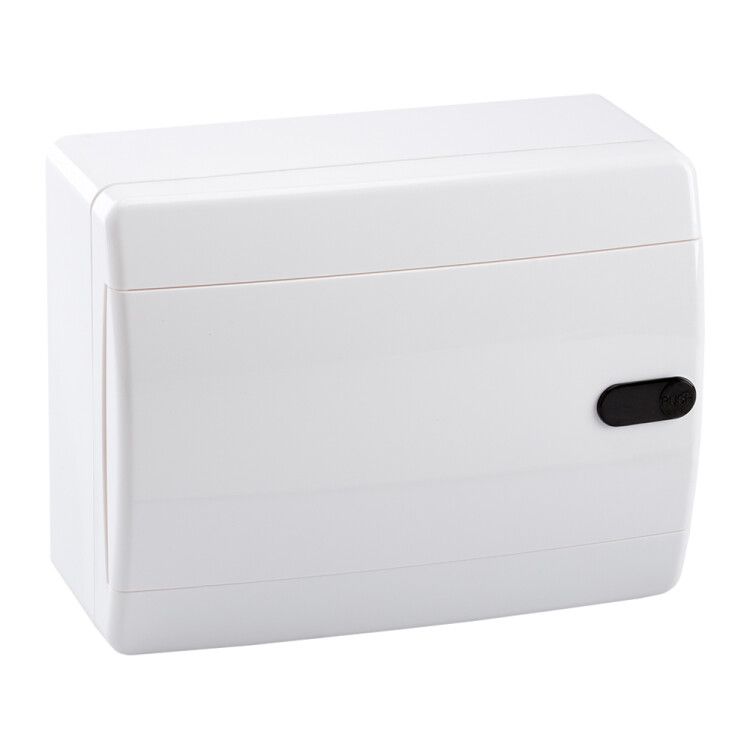

Корпус пластиковый навесной с непрозрачной дверью 8 модулей IP41 от КЭАЗ (артикул 145783) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в распределительных щитах на открытых участках. Материал корпуса - прочный ABS-пластик, подходящий для условий с умеренной влажностью и температурными колебаниями.

Назначение и область применения

Корпус используется для сборки малогабаритных распределительных щитов в помещениях с контролируемой средой. Подходит для монтажа в жилых домах, офисах, производственных цехах и на объектах коммунальной инфраструктуры. Навесная установка позволяет легко доступ к оборудованию без необходимости встраивания в стену. Применяется там, где требуется защита от случайного прикосновения к токоведущим частям и ограниченная защита от капель воды.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Глубина монтажа: 64,5 мм - обеспечивает место для однорядного расположения аппаратов до 63 А
• Размеры корпуса: 218 × 170 × 102,9 мм (Ш×В×Г)
• Материал: ABS-пластик - устойчив к механическим воздействиям и химически нейтрален
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Цвет: 9016 RAL (серый матовый)
• Климатическое исполнение: УХЛ3 - допустимо использование при температуре от −25C до +40C и относительной влажности до 90%
• Тип двери: непрозрачная, с защелкой
• Наличие DIN-рейки: да (стандартная 35 мм)
• Наличие монтажной панели: да - для фиксации внутреннего оборудования
• Способ монтажа: открытая установка на стену
• Количество рядов: один
• Напряжение: 220 В - рекомендовано для бытовых и слаботочных систем

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле) по ГОСТ Р 50030.2. Для монтажа используются два кронштейна на задней стенке. Отверстия под крепление рассчитаны на шурупы диаметром до 5 мм. DIN-рейка предварительно закреплена внутри корпуса. Перед установкой проверьте соответствие глубины монтажа (64,5 мм) габаритам установленных аппаратов - некоторые устройства с большими клеммами могут требовать увеличенного зазора.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Корпус выполнен из самозагасающего пластика, не поддерживающего горение. Защита IP41 исключает попадание крупных частиц и вертикальных потоков воды, что делает корпус безопасным для использования в сухих и слегка влажных помещениях, таких как кладовые, коридоры, подъезды.

Преимущества

• Простая установка благодаря готовой DIN-рейке и монтажной панели
• Надежная защелка двери - не требует ключа, удобна для частого обслуживания
• Непрозрачная дверь снижает риск несанкционированного доступа
• Компактные размеры позволяют использовать корпус даже в условиях ограниченного пространства
• Пластиковая конструкция не подвержена коррозии, легче металлических аналогов

Ограничения применения

• Не предназначен для наружной установки - IP41 недостаточен для защиты от дождя, брызг или пыли
• Не подходит для помещений с постоянной повышенной влажностью (бассейны, парильни, подвалы с протечками)
• Ограниченная глубина (64,5 мм) не позволяет установить устройства с большим объемом клеммных коробок (например, некоторые модели УЗО с функцией перегрузки)
• Не рассчитан на работу при температурах ниже −25C или выше +40C
• Комплектация некомплектная - внутреннее оборудование (автоматы, провода, клеммы) необходимо приобретать отдельно

Примеры использования

• Распределительный щит на этаже многоквартирного дома для групп освещения и розеток
• Щит управления насосной станцией в подвале
• Автономный щиток для системы видеонаблюдения или сигнализации
• Контрольный пункт на производстве для питания маломощных приводов и датчиков

Практические советы

• Перед монтажом убедитесь, что все устройства поместятся в 8 модулей - учтите, что некоторые автоматы занимают 2–3 модуля
• При использовании в местах с возможным образованием конденсата (например, в подвале) дополнительно установите терморегулятор или нагреватель
• Проверьте совпадение цвета корпуса (RAL 9016) с другими элементами интерьера - он не является универсальным белым
• Для долговечности не используйте силу при закрывании двери - защелка имеет механический предел нагрузки
• Артикул 145783 - это часть серии OptiBox P от КЭАЗ; при замене или докупке ищите именно эту серию для сохранения совместимости креплений и размеров
