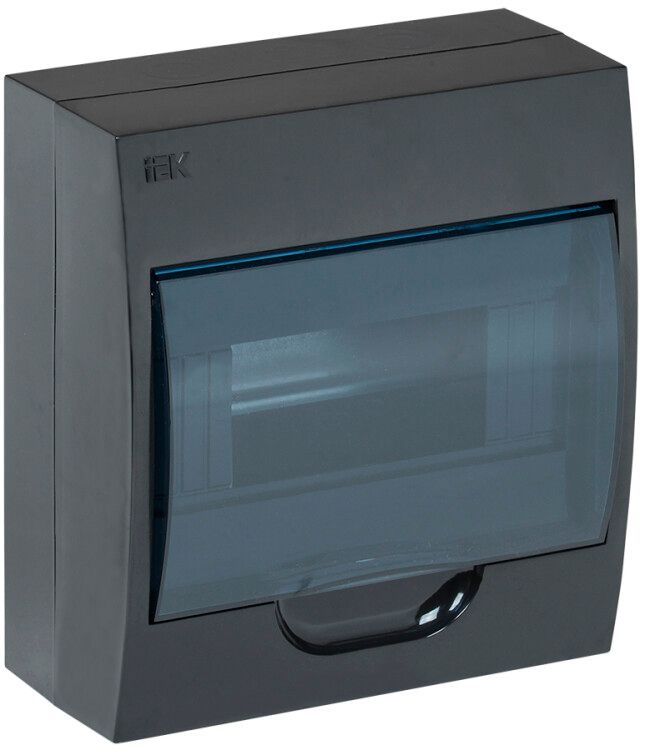

Корпус пластиковый навесной на 8 модулей ЩРН-П-8 черный IP41 KREPTA 3 | MKP12-N-08-41-K02 IEK

Корпус распределительного щитка ЩРН-П-8 пластиковый навесной черный IP41 от IEK предназначен для внутренней установки электрооборудования в жилых и общественных зданиях. Этот щиток обеспечивает надежную защиту автоматических выключателей, УЗО и других модулей, легко монтируется на стене и подходит для условий с умеренным климатом. Артикул mkp12-n-08-41-k02 соответствует серии KREPTA.

Назначение и область применения

ЩРН-П-8 пластиковый навесной черный IP41 используется для организации распределительных щитков в квартирах, офисах, административных помещениях и других объектах с небольшим количеством потребителей. Подходит для монтажа однорядных устройств: автоматических выключателей, УЗО, реле напряжения, счетчиков и других модулей шириной 18 мм. Корпус защищает оборудование от случайного контакта и внешних воздействий, сохраняя доступ к коммутационным элементам через прозрачную дверцу.

Технические характеристики

• Модульная ширина: 8 модулей (144 мм) - позволяет установить до 8 стандартных автоматов или аналогичных устройств;
• Степень защиты: IP41 - предотвращает попадание твердых предметов более 1 мм и вертикально падающих капель воды;
• Материал корпуса: АБС-пластик - высокая ударопрочность, устойчивость к деформациям и химическим воздействиям;
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +80 C, подходит для неотапливаемых помещений;
• Количество рядов: один - оптимально для компактных щитков;
• Тип крышки: закрытого типа с прозрачной дверцей - позволяет контролировать состояние аппаратов без вскрытия;
• Способ монтажа: открытый, навесной - фиксируется на стене с помощью кронштейнов;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Цвет: черный - маскирует следы загрязнений, сочетается с большинством интерьеров.

Совместимость и монтаж

ЩРН-П-8 оснащен стандартной DIN-рейкой, совместимой со всеми типами модульных устройств по ГОСТ Р МЭК 60988. Крепление рейки выполнено надежно - не требуется дополнять ее саморезами. Для монтажа используются два кронштейна, входящих в комплект. Прозрачная дверца открывается вверх - это особенно удобно при установке в нишах или под потолком, где недостаточно места для бокового открывания. Провода можно заводить через любые четыре стороны корпуса: благодаря заранее подготовленным выштамповкам не нужно сверлить отверстия.

Безопасность и стандарты

Корпус изготовлен из огнестойкого АБС-пластика, который не поддерживает горение и соответствует требованиям безопасности для электрощитов. Соответствует нормам ГОСТ Р 50030.2 и МЭК 61439-1. Степень защиты IP41 обеспечивает минимальную защиту от пыли и влаги, что достаточно для сухих внутрипомещений, таких как квартиры, подъезды, кладовые. Не рекомендуется для установки во влажных зонах (ванная, баня) или на улице.

Преимущества

• Прозрачная дверца - позволяет визуально проверять положение автоматов и наличие сигнализации без вскрытия;
• Выштамповки для проводов - исключают доработку корпуса, снижают время монтажа;
• Открывающаяся вверх дверь - не требует перенавески, удобна в тесных местах;
• Полный комплект крепежа - в комплекте уже есть кронштейны, болты, гайки, уплотнители - ничего дополнительно покупать не надо;
• Устойчивость к перепадам температур - надежно работает даже в холодных подъездах или на чердаках.

Ограничения применения

ЩРН-П-8 не предназначен для установки в условиях повышенной влажности, постоянного воздействия воды или на улице - степень защиты IP41 не обеспечивает герметичность. Также не следует использовать в средах с агрессивными химическими веществами, паром или частыми механическими ударами. Недопустимо превышать нагрузку по числу модулей - 8 модулей максимум. Не подходит для трехфазных щитов большой мощности или промышленных систем с большим количеством кабелей.

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток, кухонной техники и кондиционера;
• Общий этажный щит в многоквартирном доме - для учета и защиты нескольких квартир;
• Щиток в подвале или кладовой - для управления светом, насосом или вентиляцией;
• Временные объекты - строительные бытовки, временные офисы, где нужен компактный и готовый к монтажу щиток.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кронштейны - они должны точно совпадать с местом крепления на стене;
• Не используйте силу при закрывании дверцы - она имеет ограничитель, чтобы не повредить замок;
• При прокладке кабелей через выштамповки используйте термоусадочные трубки или вводные уплотнители - это повысит долговечность изоляции;
• Для увеличения срока службы избегайте установки рядом с источниками тепла (радиаторы, печи);
• При необходимости замены оборудования - открутите одну сторону DIN-рейки, не трогая остальные крепления - так проще менять устройства без демонтажа всего щита.
