Бокс ОП IP40 8 авт Makel 63108

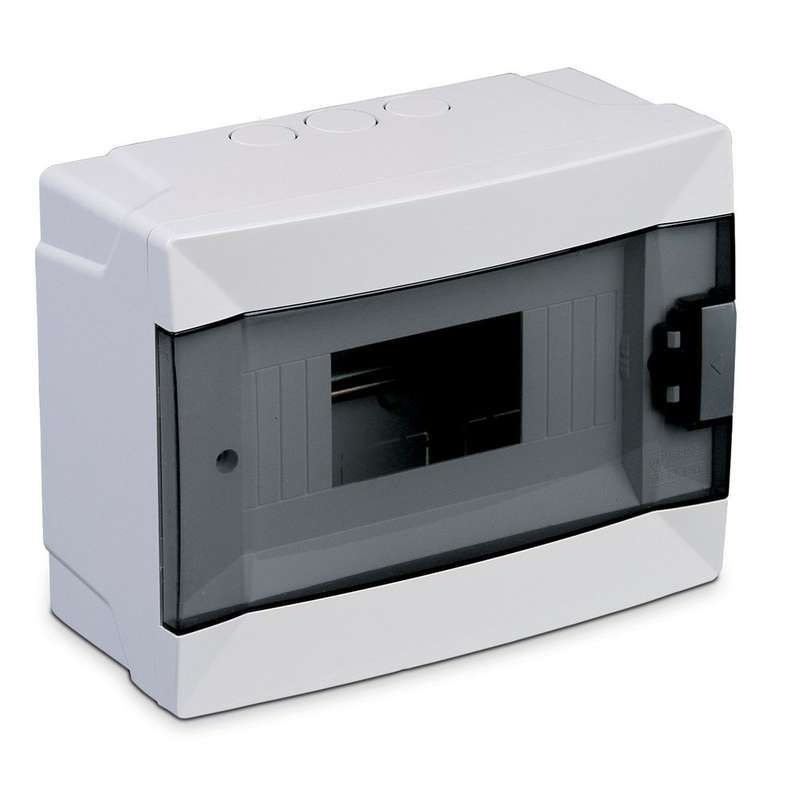

Корпус навесной 8 модулей пластик белый 100x213x168 мм IP40 с DIN-рейкой от Makel (арт. 63108) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в распределительных щитах. Подходит для indoor-установки в жилых, офисных и промышленных помещениях.

Назначение и область применения

Этот корпус используется для сборки распределительных щитов с одним рядом устройств на DIN-рейке. Подходит для монтажа в квартирах, частных домах, административных зданиях, на объектах малой мощности — например, для группового учета электроэнергии, управления освещением или защиты бытовых приборов. Благодаря закрытому типу крышки защищает оборудование от случайного контакта и пыли.

Технические характеристики

• Габариты: 100 × 213 × 168 мм (Ш×В×Г)
• Количество модулей: 8 (стандартная ширина модуля 17,5 мм)
• Материал корпуса: термостойкий пластик, безгалогенный
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, не защищен от воды
• DIN-рейка: встроенная, 35 мм, соответствует IEC 60715
• Крышка: прозрачная, открывается на 180°, двусторонняя
• Монтажная панель: да, для фиксации оборудования внутри
• Цвет: белый
• Устойчивость к нагреву: выдерживает температуру до 650 °C без горения

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм: автоматические выключатели, УЗО, реле времени, счетчики. Монтаж осуществляется на стену с помощью крепежных отверстий в задней стенке. Для надежной фиксации используйте дюбеля подходящего диаметра. DIN-рейка уже установленная — достаточно защелкнуть устройства на неё. Прозрачная крышка позволяет контролировать положение рычагов без вскрытия щита.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов по безопасности электромонтажных изделий. Материал корпуса — самозатухающий, безгалогенный, что снижает риск распространения пламени и выделения токсичных газов при перегреве. Температурная устойчивость до 650 °C обеспечивает безопасную работу даже при локальном перегреве.

Преимущества

• Прозрачная крышка — удобна для визуального контроля состояния аппаратов
• Работа с крышкой одной рукой: пружинный механизм легко открывает и фиксирует её в открытом положении
• Двустороннее использование крышки — можно собирать щит с любой стороны, не меняя направление открывания
• Внутренний объем оптимизирован — позволяет свободно прокладывать провода без перегрузки
• Пластиковый корпус легкий, не требует заземления

Ограничения применения

Не предназначена для установки во влажных, наружных или взрывоопасных средах — степень защиты IP40 не предохраняет от брызг и влаги. Не рекомендуется использовать в местах с постоянным воздействием химически активных паров или масел. Нельзя применять как основание для силовых щитов с токами выше 100 А без согласования с проектом.

Примеры использования

• Распределительный щит в квартире: 4 автомата + 2 УЗО + 1 реле напряжения + 1 счетчик
• Щит управления освещением в офисе: 8 модулей — выключатели, таймеры, датчики движения
• Аварийный щит на этаже многоквартирного дома: резервирование группы розеток

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была больше 168 мм — корпус не должен упираться в стену
• При прокладке проводов оставляйте запас длины — это упрощает замену устройств в будущем
• Если нужна герметизация — используйте специальные сальники для входа кабелей; стандартные отверстия не обеспечивают защиту от влаги
• При заказе нескольких экземпляров — выбирайте одинаковые модели для единообразия обслуживания
• Корпус Makel 63108 совместим с другими продуктами серии — можно комбинировать с аналогичными щитами из того же ряда
