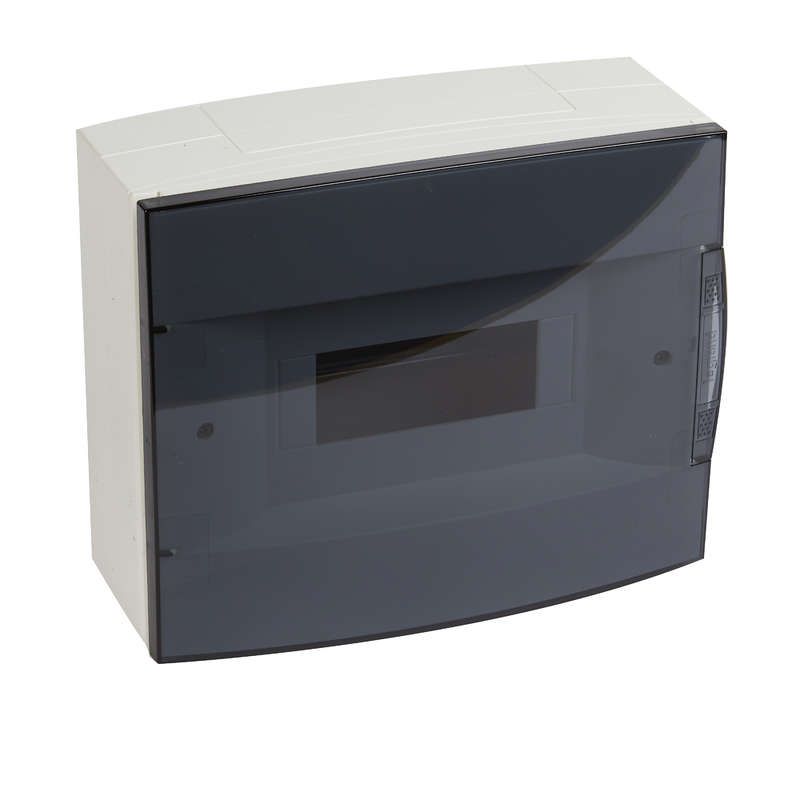

Щит распределительный навесной EkinoxeNX 8 модулей IP40 Legrand 601080

Распределительный щит Legrand 601080 - это компактная навесная коробка из пластика с прозрачной дымчатой дверцей, предназначенная для установки до 8 модульных устройств. Подходит для внутреннего монтажа в жилых и коммерческих помещениях, где требуется доступ к автоматическим выключателям, УЗО или другим модулям.

Назначение и область применения

Щит Legrand 601080 используется для сборки и защиты электрических цепей внутри помещений. Его применяют в квартирах, офисах, на этажных щитках, в системах освещения и слаботочных сетях. Прозрачная дверца позволяет контролировать состояние модулей без вскрытия корпуса, что удобно при диагностике и обслуживании.

Технические характеристики

• Количество модулей: до 8 (стандартные DIN-модули шириной 17,5 мм каждый)
• Материал корпуса: самозатухающий пластик (поликарбонат)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Тип крепления: навесной, на стену
• Цвет дверцы: дымчатый (полупрозрачный)
• Габариты: соответствуют стандартным габаритам для 8-модульного щита

Совместимость и монтаж

Щит Legrand 601080 совместим со всеми типовыми модульными устройствами, устанавливаемыми на DIN-рейку: автоматические выключатели, УЗО, реле напряжения, счетчики и т.п. Для монтажа используются два кронштейна на задней стенке корпуса. Крепление осуществляется на шурупы (не входят в комплект). Перед установкой проверьте, чтобы глубина стены позволяла разместить щит без перегрузки проводов. Открытые участки проводов должны находиться за пределами корпуса - IP40 не обеспечивает защиту от брызг и влаги.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP40 гарантирует безопасную работу в сухих условиях, исключает попадание инструментов или пальцев внутрь, но не предназначена для влажных зон, улицы или мест с высокой запыленностью.

Преимущества

• Прозрачная дверца позволяет визуально контролировать положение контактов и индикаторы модулей
• Удобная компактность - идеален для ограниченного пространства
• Легкий вес и простота монтажа снижают время установки
• Пластиковая конструкция не требует заземления корпуса

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал) - IP40 не защищает от влаги
• Не подходит для наружной установки
• Не рассчитан на повышенную запыленность (например, мастерские с металлической стружкой)
• Не предусматривает возможность последующего увеличения числа модулей - максимальная вместимость 8 единиц

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления освещением в офисе
• Распределительная коробка для бытовой техники в коттедже
• Сборка автономной группы УЗО для розеточного контура

Практические советы

• Перед монтажом убедитесь, что все провода имеют достаточную длину для свободного выхода через кабельные вводы
• Используйте термоусадочные трубки или изолирующие колпачки на концах проводов - даже при IP40 открытые жилы опасны
• Не перегружайте щит: 8 модулей - это максимум; если планируете больше - выбирайте модель на 12–16 модулей
• При замене модулей отключите питание - дверца не является средством защиты от поражения током
• Часто используемые устройства (например, УЗО с тестовой кнопкой) лучше располагать в первых позициях для удобства доступа
