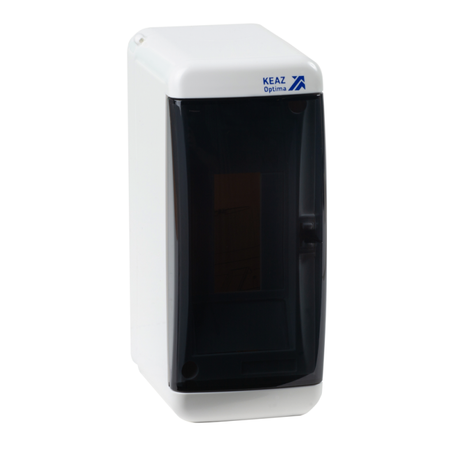

Корпус пластиковый OptiBox P UNK 1 02 IP41 КЭАЗ 279144

Корпус пластиковый навесной OptiBox P-UNK-1-02-IP41 с прозрачной черной дверью - компактная герметичная коробка от КЭАЗ для монтажа двух модульных устройств на DIN-рейку. Подходит для сборки распределительных щитов в жилых и промышленных помещениях, где требуется защита от пыли и капель воды, а также удобный доступ к оборудованию через прозрачную дверцу.

Назначение и область применения

Корпус OptiBox P-UNK-1-02-IP41 предназначен для установки автоматических выключателей, УЗО, реле, счетчиков электроэнергии и других модульных устройств шириной до 18 мм. Применяется в бытовых и промышленных электрощитах: квартирах, офисах, цехах, на объектах ЖКХ. Защита IP41 обеспечивает безопасную работу в условиях возможного попадания вертикально падающих капель воды и пыли - например, в коридорах, подъездах, на улице под навесом.

Технические характеристики

• Тип: навесной пластиковый корпус
• Количество модулей DIN: 2 (до 36 мм ширины оборудования)
• Степень защиты: IP41 - защита от твердых частиц >1 мм и вертикально падающих капель воды
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Цвет корпуса: белый; цвет двери: прозрачная черная
• Глубина монтажа: 47,8 мм - минимальная глубина для размещения оборудования и проводов
• Наличие DIN-рейки: да, встроенная, стандартная 35 мм
• Наличие монтажной платы: да, для фиксации кабелей и дополнительных элементов
• Тип крышки: односторонняя дверца с защелкой
• Способ монтажа: открытая установка на стену (на саморезы или дюбели)
• Количество рядов: один

Совместимость и монтаж

Corpus совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Для монтажа используйте два самореза или дюбеля - корпус имеет четыре точки крепления на задней стенке. Монтажная плата внутри позволяет закрепить входящие/исходящие кабели, снижая нагрузку на клеммы. Дверца открывается на петлях и фиксируется защелкой - не требует инструментов для доступа. Глубина 47,8 мм достаточна для большинства устройств, но не подходит для крупных коммутационных аппаратов с внешними ручками или кабельными вводами большой толщины.

Безопасность и стандарты

Корпус OptiBox P изготовлен из самозатухающего АБС-пластика, соответствует требованиям UL 94 V-2. Соответствует нормам IEC 60670-1 для корпусов распределительных устройств. Сертифицирован для работы в температурном диапазоне от -25C до +55C. Наличие DIN-рейки гарантирует соответствие стандарту EN 60715.

Преимущества

• Прозрачная черная дверца позволяет визуально контролировать положение переключателей и состояние индикации без вскрытия корпуса
• Встроенные DIN-рейка и монтажная плата исключают необходимость докупать дополнительные крепления
• Высокая степень герметизации IP41 повышает надежность в условиях повышенной влажности и запыленности
• Глянцевая белая поверхность легко моется, не теряет внешний вид при длительной эксплуатации
• Совместимость с продуктами OptiDin и OptiMer от КЭАЗ упрощает проектирование единых систем управления энергией

Ограничения применения

• Не подходит для установки в местах с постоянным воздействием струй воды, высоких температур (>+55C) или химически активных сред
• IP41 не обеспечивает защиту от брызг сбоку - не используется во влажных помещениях без дополнительного ограждения
• Ограниченная глубина (47,8 мм) не позволяет установить устройства с выступающими механизмами (например, некоторые старые модели счетчиков или большие реле)
• Не рассчитан на наружную установку без защиты от прямого солнечного света и осадков

Примеры использования

• Щиток в подъезде дома - для УЗО, автоматов и счетчика OptiMer
• Управление освещением в коридоре производственного цеха
• Распределительный щит на этаже офисного здания с несколькими группами розеток
• Локальный контроль питания насосов или вентиляторов в помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте, что оборудование поместится в глубину 47,8 мм - особенно важно для устройств с кабельными вводами снизу
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP41
• При использовании с OptiMer или OptiDin - выбирайте те же серийные решения для единого дизайна и совместимости
• Часто забывают, что прозрачная дверца не является защитной крышкой - она лишь позволяет видеть индикацию, но не предохраняет от прикосновений
• Для частого обслуживания рекомендуется использовать корпуса с замком - этот вариант не имеет замка, только защелку
