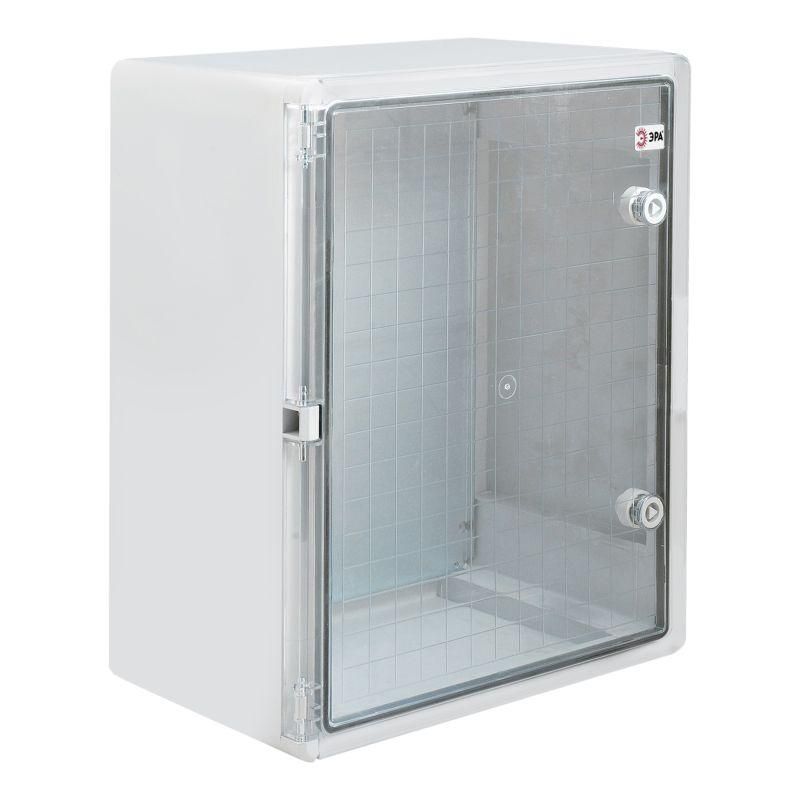

Корпус пластиковый ЩМП-П 500х350х190мм прозр. дверь УХЛ1 IP65 IK10 box503519_t ЭРА Б0052356

Корпус распределительного щита ЩМП-П 500х350х190мм с прозрачной дверью УХЛ1, степень защиты IP65, ударопрочность IK10 от бренда ЭРА - это надёжная герметичная конструкция из прочного АБС-пластика для наружной установки оборудования управления и учёта. Артикул б0052356 подходит для монтажа в условиях повышенной влажности, запылённости и механических воздействий.

Назначение и область применения

Корпус ЩМП-П 500х350х190мм предназначен для сборки распределительных щитов, где требуется защита внутреннего оборудования от внешних факторов. Подходит для установки автоматических выключателей, контакторов, реле, счётчиков, терморегуляторов и других модульных устройств. Применяется в системах автоматизации, АСКУЭ, телеметрии, управлении освещением и промышленными процессами. Благодаря высокой степени защиты и устойчивости к перепадам температур, корпус ЩМП-П можно использовать как внутри зданий, так и на улице - например, на фасадах, в кабельных колодцах, на объектах ЖКХ, транспорта или сельского хозяйства.

Технические характеристики

• Размеры: 500×350×190 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - устойчив к ультрафиолету, химическим веществам и перепадам температур
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с 1 метра)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 100 А - допустимый ток через входные/выходные кабели
• Цвет: RAL 7035 (серый каменный)
• Толщина стенок: 0,8 мм - обеспечивает жесткость при минимальном весе
• Тип двери: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратуры без вскрытия
• Замок: есть - защищает от несанкционированного доступа
• Монтажная панель: да - предварительно установленная, с креплениями под DIN-рейку
• Способ монтажа: открытая установка - крепится болтами к стене, полу или опоре
• Подходит для наружного использования: да - рассчитан на работу при температуре от −40C до +60C (класс УХЛ1)
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении

Совместимость и монтаж

Корпус ЩМП-П 500х350х190мм имеет готовую монтажную панель с креплениями для стандартной DIN-рейки шириной 35 мм. Все компоненты, соответствующие ГОСТ Р МЭК 60715, легко фиксируются. Для проводки используются предварительно подготовленные вводные отверстия - они расположены по бокам и внизу корпуса. Кабели заводятся через резиновые вводы (не входят в комплект - необходимо докупить отдельно). Корпус не требует сверления при установке - достаточно просверлить отверстия в стене и закрепить его четырьмя болтами. Напряжение питания не регламентируется - корпус служит только как защитная оболочка.

Безопасность и стандарты

Корпус ЩМП-П соответствует требованиям ГОСТ Р 50030.2 и IEC 62208 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления, что повышает безопасность при работе в сырых местах. Высокая ударопрочность IK10 снижает риск повреждения при случайных ударах или вандальных действиях. Прозрачная дверь выполнена из поликарбоната - не трескается при низких температурах и не желтеет под UV-излучением. Сертифицирован для работы в условиях класса УХЛ1 - умеренный и холодный климат с возможностью конденсации влаги.

Преимущества

• Прозрачная дверь позволяет проверять состояние индикаторов и положения переключателей без открывания - экономит время при обслуживании
• АБС-пластик не ржавеет, не корродирует и легче металлических аналогов - удобен для частых перемещений и установки на сложных поверхностях
• Высокая степень защиты IP65 делает корпус пригодным для использования рядом с источниками воды - мойки, насосные станции, теплотрассы
• Ударопрочность IK10 снижает вероятность выхода из строя после попадания предметов или инструментов
• Наличие замка обеспечивает контроль доступа - важно для общественных и административных объектов
• Не требует специального окраса или антикоррозийной обработки - сразу готов к эксплуатации

Ограничения применения

• Не предназначается для установки внутри взрывоопасных сред - отсутствует взрывозащита Ex
• Не рекомендован для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном затоплении
• Внутренняя глубина 190 мм ограничивает использование крупных устройств - например, мощных преобразователей частоты или больших автоматов с несколькими полюсами
• Отсутствие встроенных вводов - необходимо самостоятельно приобретать и устанавливать резиновые вводы подходящего диаметра
• Нет возможности крепления на DIN-рейку внутри самого корпуса - монтажная панель уже фиксирована, её нельзя снять или заменить

Примеры использования

• Наружный щит управления освещением на автостоянке
• Распределительный щит системы АСКУЭ на многоэтажном доме
• Щит автоматизации насосной станции водоснабжения
• Контрольный пункт для датчиков температуры в холодильном цеху
• Щит управления воротами на территории предприятия
• Распределительный щит для видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, поместились в глубину 190 мм - особенно если используются автоматы с большими габаритами
• Используйте резиновые вводы с диаметром 12–20 мм - они обеспечивают герметичность и не деформируют корпус при затяжке
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым потоком дождя - даже при IP65 капли могут попадать на замок
• Не используйте металл для крепления корпуса - только нержавеющие или оцинкованные болты, чтобы избежать коррозии
• При необходимости замены элементов - открутите замок, откройте дверь и снимите DIN-рейку вместе с оборудованием - это ускоряет сервис
• Для долговечности в регионах с сильными перепадами температур - периодически проверяйте целостность уплотнителей двери
