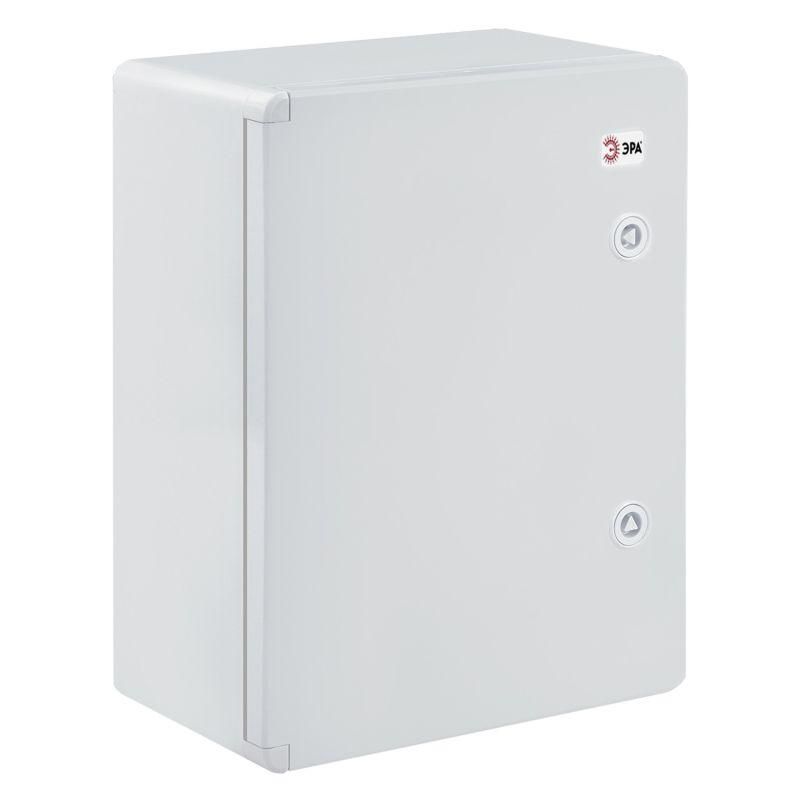

Корпус пластиковый ЩМП-П 800х600х260мм УХЛ1 IP65 IK10 box806026_g ЭРА Б0052371

Корпус пластиковый распределительного щита ЩМП-П 800х600х260мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной установки и защиты внутреннего оборудования от внешних воздействий. Этот щит подходит для сборки распределительных и управляющих систем в условиях повышенной влажности, запыленности и механических нагрузок.

Назначение и область применения

Щит ЩМП-П используется для монтажа модульного и силового электрооборудования: автоматических выключателей, контакторов, реле, счетчиков, терморегуляторов, сетевых фильтров и других компонентов. Применяется в системах автоматизации, телеметрии, АСКУЭ, управлении освещением и промышленными процессами. Подходит для установки на улице, в подъездах, на производстве, в котельных и других местах с высокими требованиями к защите.

Технические характеристики

• Размеры: 800×600×260 мм - позволяет разместить до 48 модулей шириной 18 мм
• Материал корпуса: АБС-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Класс защиты: II - двойная изоляция, заземление не требуется
• Цвет: RAL 7035 (серый каменный) - устойчив к выцветанию под UV-излучением
• Тип установки: открытая - крепится напрямую к стене без необходимости встраивания
• Тип двери: одинарная - открывается на шарнирах, обеспечивает удобный доступ ко всем элементам
• Тип крышки: закрытого типа - плотно прилегает к раме, исключает попадание влаги и насекомых
• Наличие замка: да - стандартный механизм для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - металлическая планка с шагом 17,5 мм для фиксации DIN-рейки
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +40C

Совместимость и монтаж

Щит ЩМП-П совместим со стандартными DIN-рейками (TS35/7,5 и TS35/15). Монтажная панель уже установленна внутри корпуса - достаточно закрепить рейку саморезами и установить оборудование. Для крепления к стене используются четыре сквозных отверстия в задней стенке корпуса. Рекомендуется использовать анкеры или дюбеля подходящего диаметра (не менее 6 мм). Кабельные вводы предусмотрены в нижней части корпуса - можно дополнительно установить кабельные вводы с уплотнителями для проводов диаметром до 16 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают безопасную работу даже в условиях возможного механического повреждения или воздействия агрессивной среды.

Преимущества

• Высокая надежность благодаря материалу АБС-пластик - не ржавеет, не корродирует, не требует обслуживания
• Герметичность IP65 позволяет применять щит вне помещений без дополнительных кожухов
• Ударопрочность IK10 делает его устойчивым к случайным ударам, вандализму и падению предметов
• Фиксированная монтажная панель ускоряет сборку и минимизирует ошибки при установке оборудования
• Запираемая дверь обеспечивает контроль доступа и соответствие нормам безопасности

Ограничения применения

• Не предназначена для установки в помещениях с постоянной влажностью выше 95% при температуре выше +40C - возможна конденсация внутри
• Не рекомендуется для использования в зонах с частыми взрывоопасными выбросами или наличием легковоспламеняющихся паров - класс защиты II не является взрывозащитой
• Максимальная нагрузка на монтажную панель - около 15 кг; при установке тяжелого оборудования (например, больших преобразователей частоты) необходимо проверить жесткость крепления к стене
• Не подходит для скрытой установки - корпус рассчитан только на открытый способ монтажа

Примеры использования

• Уличный щит управления освещением на территории предприятия
• Распределительный щит системы АСКУЭ в многоэтажном доме
• Шкаф автоматизации насосной станции на водопроводе
• Щит управления тепловой пунктом в подвале
• Контроллерный шкаф для систем видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны точно совпадать с размерами корпуса (расстояние между отверстиями - 720×520 мм)
• При использовании в холодном климате перед первым включением дайте щиту адаптироваться к комнатной температуре - это предотвратит образование конденсата
• Для лучшей герметизации используйте кабельные вводы с резиновыми уплотнителями - особенно если провода имеют малый диаметр
• Не перегружайте монтажную панель - суммарная масса всех устройств должна быть меньше 15 кг
• Щит ЩМП-П от ЭРА совместим с большинством стандартных DIN-устройств - проверьте только глубину корпуса (260 мм) при выборе крупных модулей
