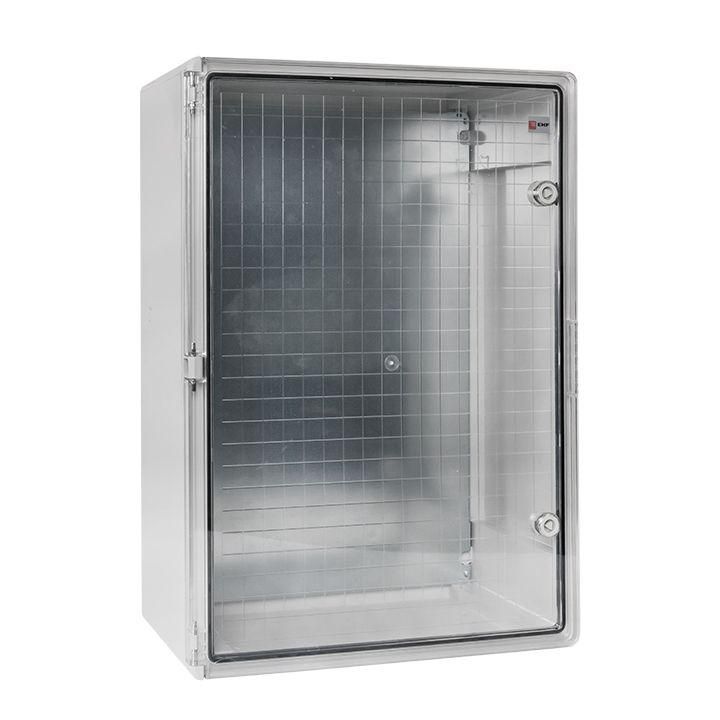

Бокс пластиковый с монтажной платой прозр. дверь 800х600х260 мм IP65 EKF PROxima - PBT65MP010

Щит распределительный EKF PROxima pbt65mp010 — это прочный пластиковый бокс с прозрачной дверью и встроенной монтажной платой, предназначенный для защиты электрооборудования в условиях повышенной запыленности и влажности. Подходит для наружной и внутрипомещенческой установки в системах автоматизации, управления и распределения энергии.

Назначение и область применения

Щит EKF PROxima pbt65mp010 используется для монтажа модульного оборудования: автоматических выключателей, УЗО, реле, контакторов, трансформаторов и других устройств до 63 А. Применяется в системах автоматизации производственных линий, на насосных станциях, в HVAC-системах, на объектах ЖКХ, в торговых центрах и на открытых площадках. Благодаря защите IP65, подходит для установки в местах с риском попадания воды, пыли или агрессивных сред.

Технические характеристики

• Размеры корпуса: 800×600×260 мм (Ш×В×Г)
• Монтажная глубина: 240 мм — позволяет устанавливать оборудование с высокими габаритами, включая устройства с крупными клеммниками
• Материал корпуса: ударопрочный АБС-пластик — устойчив к механическим повреждениям, не проводит ток, не ржавеет
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Цвет: серый (RAL 7035) — соответствует промышленным стандартам, маскирует загрязнения
• Количество рядов: один — оптимально для компактных решений с равномерной нагрузкой
• Наличие замка: да — обеспечивает доступ только авторизованному персоналу
• Гарантия: 60 месяцев — подтверждает долговечность материала и сборки

Совместимость и монтаж

Щит EKF PROxima pbt65mp010 предназначен для открытой установки на стену. Монтажная панель уже встроена — её можно использовать сразу после вскрытия. Для фиксации используются четыре крепёжных отверстия на задней стенке. Диаметр отверстий под крепёж — 6 мм, шаг — 190 мм по горизонтали и 120 мм по вертикали. Кабельные вводы не предусмотрены — их необходимо устанавливать дополнительно. Рекомендуется использовать вводы с герметичными уплотнителями (например, M20 или M25) для сохранения степени защиты IP65.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 62208 и EN 62208. Корпус выполнен из самозатухающего пластика, что исключает распространение пламени. Напряжение эксплуатации — до 1000 В переменного тока. Все элементы конструкции рассчитаны на работу в температурном диапазоне от –25°C до +50°C.

Преимущества

• Прозрачная дверь — позволяет контролировать состояние оборудования без открывания щита, снижает время диагностики
• Ударопрочный АБС-пластик — выдерживает случайные воздействия при обслуживании и транспортировке
• Встроенная монтажная панель — экономит время на сборке, не требует дополнительных креплений
• Высокая степень защиты IP65 — продлевает срок службы внутреннего оборудования
• Долгая гарантия (5 лет) — свидетельство качества производства

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду — IP65 не обеспечивает герметичность при длительном подтоплении
• Не рекомендован для помещений с температурой ниже –25°C — материал теряет часть ударной вязкости
• Отсутствие готовых кабельных вводов — требуется самостоятельная комплектация
• Ограниченная вместимость — не подходит для больших щитов с более чем 30–40 модулей при использовании DIN-рейки 35 мм

Примеры использования

• Электрощит на входе в производственный участок для распределения питания между станками
• Щит управления насосной группой на очистных сооружениях
• Распределительный пункт на крыше здания для питания освещения и вентиляции
• Автоматизация системы кондиционирования в торговом центре

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования — максимальная глубина 240 мм не позволяет устанавливать слишком массивные устройства
• Для сохранения IP65 используйте только герметичные кабельные вводы с резиновыми уплотнителями
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым потоком дождя
• Частые операции с прозрачной дверью не влияют на её долговечность — материал устойчив к царапинам и UV-излучению
• Щит EKF PROxima pbt65mp010 совместим с любыми DIN-рейками 35 мм — легко адаптируется под существующую схему
