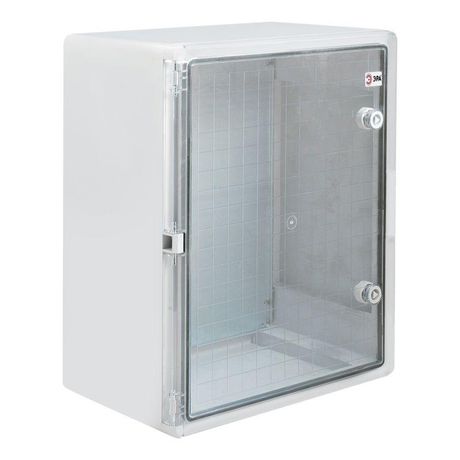

Корпус пластиковый ЩМП-П 500х400х240мм прозр. дверь УХЛ1 IP65 IK10 box504024_t ЭРА Б0052358

Корпус распределительного щита ЩМП-П 500х400х240мм, прозрачная дверь УХЛ1, IP65, IK10 от бренда ЭРА - это прочный, защищённый корпус для монтажа электрооборудования в условиях улицы или сырых помещений. Артикул б0052358 обеспечивает надёжную изоляцию и удобство обслуживания благодаря прозрачной двери и встроенной монтажной панели.

Назначение и область применения

Корпус ЩМП-П предназначен для сборки распределительных щитов, где требуется защита оборудования от внешних воздействий. Подходит для установки автоматических выключателей, контакторов, реле, счетчиков, терморегуляторов и других модульных устройств. Применяется в системах автоматизации, АСКУЭ, телеметрии, управлении освещением и на объектах с высокой влажностью или запылённостью.

Из-за класса защиты IP65 и ударопрочности IK10 корпус можно использовать вне помещений - например, на фасадах зданий, в кабельных колодцах, на промышленных площадках или в насосных станциях.

Технические характеристики

• Размеры: 500×400×240 мм - позволяет разместить до 24 модулей шириной 17,5 мм (по стандарту DIN 43880)
• Материал корпуса: АБС-пластик - легкий, устойчивый к химическим веществам и механическим повреждениям
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Номинальный ток: 100 А - допустимая нагрузка на входные провода, не относится к внутренним цепям
• Цвет: RAL 7035 (серый каменный) - устойчив к выцветанию под UV-излучением
• Толщина стенок: 0,8 мм - достаточна для жесткости при открытой установке
• Класс защиты: II - двойная изоляция, заземление не требуется
• Замок: есть - предотвращает несанкционированный доступ
• Дверь: одинарная, прозрачная - позволяет визуально контролировать состояние аппаратов без открывания
• Монтажная панель: да - металлическая планка для крепления DIN-рейки и оборудования
• Способ монтажа: открытая установка - крепится болтами к стене или опоре
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении

Совместимость и монтаж

Корпус ЩМП-П рассчитан на установку стандартных модульных устройств на DIN-рейку 35 мм. Монтажная панель уже встроена - достаточно закрепить рейку саморезами. Для подвода кабелей используются предварительно подготовленные отверстия на задней стенке и боках - они не перфорированы, поэтому требуют самостоятельного сверления под нужный диаметр.

Необходимо соблюдать минимальный радиус изгиба кабеля при проходе через отверстия. Кабельные вводы не входят в комплект - их следует выбирать отдельно, исходя из диаметра используемых проводов.

При открытой установке корпус крепят на вертикальную поверхность с помощью четырёх точек крепления. Убедитесь, что основание не деформируется под весом оборудования - максимальная масса с полной нагрузкой до 15 кг.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты II исключает необходимость подключения к контуру заземления, однако при использовании в системах молниезащиты рекомендуется соединить корпус с заземляющим проводником для снижения потенциала.

Прозрачная дверь изготовлена из поликарбоната - не трескается при температурных перепадах и не становится хрупкой зимой. Корпус сохраняет работоспособность при температуре от −40C до +50C (класс УХЛ1).

Преимущества

• Прозрачная дверь позволяет проверять работу оборудования без вскрытия - снижает риск случайного контакта с токоведущими частями
• Высокая степень защиты IP65 делает возможным применение на улице без дополнительных кожухов
• Ударопрочность IK10 защищает от случайных повреждений при обслуживании или в условиях вандализма
• АБС-пластик не ржавеет, не корродирует и не требует окраски
• Встроенная монтажная панель экономит время при сборке - не нужно дополнительно крепить рейку
• Замок обеспечивает безопасность при работе в общественных местах

Ограничения применения

• Не предназначается для установки внутри взрывоопасных сред - отсутствует сертификация Ex
• Номинальный ток 100 А относится только к входному кабелю; внутренние цепи должны рассчитываться отдельно
• Внутренняя глубина 240 мм недостаточна для крупных устройств типа частотных преобразователей или больших автоматов с несколькими полюсами - проверяйте габариты перед покупкой
• Отсутствие готовых кабельных вводов требует дополнительных расходов и времени на их подбор и установку
• Не рекомендован для постоянного прямого попадания дождя - хотя IP65 защищает от струй, длительное воздействие воды на дверь может вызвать конденсацию внутри

Примеры использования

• Уличный щит управления освещением парковой зоны
• Распределительный щит системы АСКУЭ на этаже многоквартирного дома
• Шкаф автоматизации насосной станции водоснабжения
• Щит управления конвейером на пищевом производстве
• Контрольный пункт для теплового насоса на фасаде здания

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в корпусе - учтите, что каждый модуль занимает 17,5 мм, а места под коммутационные элементы нужны между ними
• Используйте кабельные вводы с резиновыми уплотнителями - они предотвратят попадание влаги даже при малом давлении
• При установке на улице ориентируйте дверцу так, чтобы она не находилась под прямым солнечным светом - это продлит срок службы прозрачного материала
• Для долговечности в холодном климате избегайте резких перепадов температур - не включайте мощные нагревательные элементы сразу после мороза
• При необходимости заземления корпуса - подключайте медный провод сечением не менее 6 мм2 к специальному болтовому зажиму, который обычно предусмотрен на задней стенке
