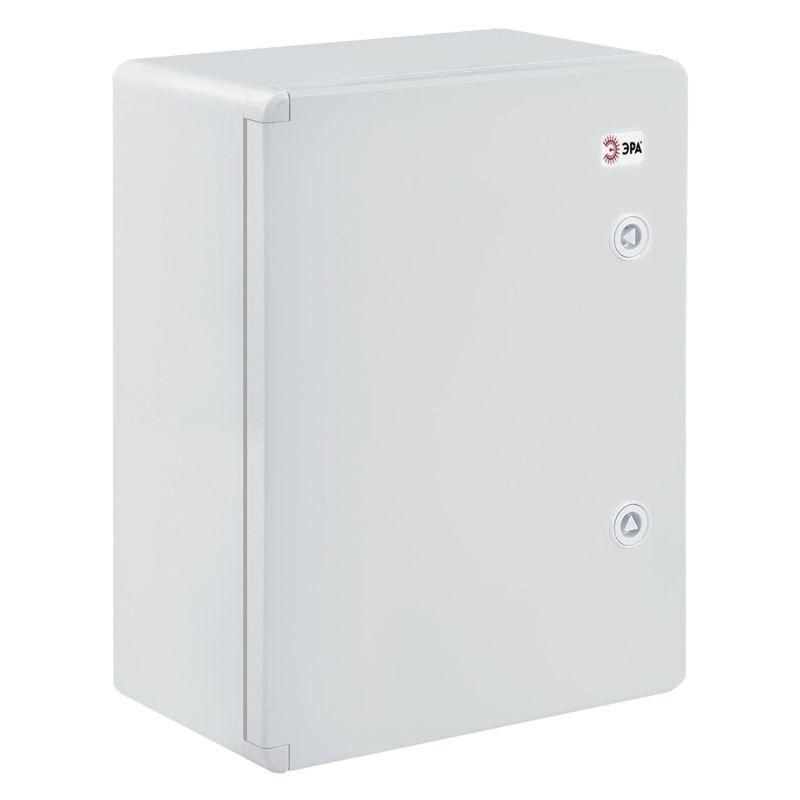

Корпус пластиковый ЩМП-П 500х400х180мм УХЛ1 IP65 IK10 box504018_g ЭРА Б0052367

Корпус распределительного щита ЩМП-П 500х400х180мм УХЛ1 IP65 IK10 от бренда ЭРА предназначен для наружной установки и защиты внутреннего оборудования от внешних воздействий. Этот щит подходит для монтажа в условиях повышенной влажности, запыленности и перепадов температур, обеспечивая надежную работу систем автоматизации, АСКУЭ и управления.

Назначение и область применения

Корпус распределительного щита ЩМП-П 500х400х180мм УХЛ1 IP65 IK10 используется для сборки электрических щитов, где требуется защита компонентов от окружающей среды. Подходит для установки в помещениях и на улице - например, на фасадах зданий, в кабельных колодцах, возле насосных станций, на промышленных объектах и в системах уличного освещения.

Технические характеристики

• Размеры: 500×400×180 мм - позволяет разместить до 18–24 модулей стандартной ширины 17,5 мм
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с высоты 40 см)
• Материал корпуса: АБС-пластик - прочный, устойчивый к химическим веществам и перепадам температур
• Номинальный ток: 100 А - допустимая нагрузка на входящую шину или основной кабель
• Класс защиты: II - двойная изоляция, заземление не требуется
• Цвет: 7035 RAL (серый металлик) - соответствует промышленным стандартам окраски
• Толщина стенок: 0,8 мм - достаточна для механической жесткости при открытой установке
• Тип двери: одинарная - открывается на петлях, удобна для обслуживания
• Тип крышки: закрытого типа - герметичная конструкция без доступа к внутренним элементам без открытия двери
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - стальная планка для крепления DIN-рейки и оборудования
• Подходит для наружной установки: да - рассчитан на эксплуатацию при температуре от −40C до +40C (класс УХЛ1)
• Подходит для молниезащиты: да - совместим с системами молниезащиты при правильном заземлении внешней части

Совместимость и монтаж

Корпус распределительного щита ЩМП-П 500х400х180мм УХЛ1 IP65 IK10 предназначен для открытой установки на стену с помощью кронштейнов или анкеров. Монтажная панель внутри уже имеет отверстия под стандартные DIN-рейки - достаточно зафиксировать рейку саморезами. Кабели заводятся через подготовленные вводы на задней стенке - они не предусмотрены в базовой комплектации, поэтому необходимо просверливать отверстия самостоятельно с использованием герметиков или вводных уплотнителей. Для герметизации рекомендуется использовать резиновые или силиконовые прокладки вокруг кабельных вводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов класса II. Отсутствие необходимости в заземлении корпуса снижает риск ошибок при монтаже. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают безопасную эксплуатацию даже в условиях возможного механического воздействия или попадания воды.

Преимущества

• Высокая защита от пыли и воды делает его идеальным для уличного использования
• Прочные материалы и ударостойкая конструкция повышают долговечность
• Наличие замка и закрытой крышки исключает случайное вмешательство
• Монтажная панель упрощает сборку и последующее обслуживание
• Класс защиты II позволяет применять щит без подключения к контуру заземления

Ограничения применения

• Не предназначена для установки в местах постоянного погружения в воду - IP65 не гарантирует длительное погружение
• Внутренняя глубина 0 мм указывает на то, что все оборудование крепится только на монтажную панель; нельзя использовать объемные устройства, требующие свободного пространства перед панелью
• Отсутствуют готовые кабельные вводы - потребуется самостоятельное сверление и герметизация
• Не подходит для установки мощных преобразователей частоты или аппаратов с высоким тепловыделением - теплоотвод ограничен конструкцией АБС-пластика

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит системы уличного освещения
• Шкаф автоматизации системы АСКУЭ на фасаде многоквартирного дома
• Контрольный щит для сигнализации и видеонаблюдения на территории предприятия
• Временный щит питания на строительной площадке

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были точно расположены - после установки изменить положение сложно
• Используйте термостойкий герметик (например, силиконовый) при пропуске кабелей через стенки корпуса
• При установке на вертикальную поверхность соблюдайте угол наклона не более 5° - чтобы не нарушалась герметичность двери
• Для работы в холодном климате (ниже −20C) убедитесь, что установленное оборудование также рассчитано на такие температуры - АБС-пластик сохраняет форму, но некоторые компоненты могут стать хрупкими
• При заказе нескольких экземпляров уточняйте цвет - серый 7035 RAL может отличаться по оттенкам между партиями
