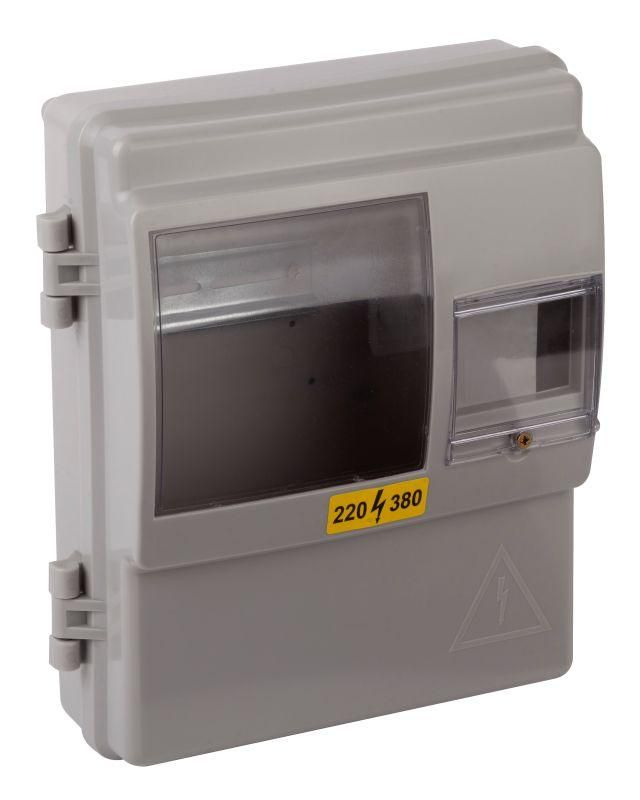

Корпус пластиковый ЩУРн-П 1/4 IP54 (КДЕ-1) ЭРА KDE_1 (290х240х110) - Б0050592

Корпус пластиковый ЩУРн-П 1/4 IP54 (КДЕ-1) навесной (290х240х110) от бренда ЭРА предназначен для компактной и защищённой установки электросчётчиков, автоматических выключателей и других устройств учёта и распределения энергии до 400 В. Подходит как для внутреннего, так и для наружного монтажа благодаря классу защиты IP54.

Назначение и область применения

Корпус ЩУРн-П 1/4 IP54 (КДЕ-1) используется для монтажа однофазных и трёхфазных электросчётчиков, вводных автоматов, УЗО и коммутирующих устройств. Обеспечивает безопасную и герметичную среду для оборудования в условиях повышенной влажности, запылённости или открытых площадках. Применяется в частных домах, многоквартирных жилых зданиях, малых производствах, торговых точках и на линиях энергоучёта - например, на столбах или фасадах зданий.

Технические характеристики

• Тип изделия: щит монтажный накладной
• Материал: полипропилен - устойчив к коррозии, ударопрочный, не проводит ток
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для условий эксплуатации) и брызг воды со всех направлений
• Количество модулей DIN: 4 - позволяет разместить до четырёх стандартных автоматов шириной 18 мм каждый
• Способ монтажа: накладной - крепится болтами или монтажной лентой к стене, столбу или другой поверхности
• Наличие DIN-рейки: да - встроена внутри корпуса, совместима с любыми стандартными DIN-устройствами
• Наличие откидной крышки: да - легко открывается для обслуживания, фиксируется шарниром
• Габариты: 290×240×110 мм - внешние размеры, глубина установки 0 мм (корпус не требует углубления в стену)
• Цвет: светло-серый - соответствует типовым решениям для уличных и промышленных объектов

Совместимость и монтаж

Корпус ЩУРн-П 1/4 IP54 (КДЕ-1) совместим с любыми устройствами, установленными на DIN-рейку шириной 18 мм. Для крепления предусмотрены монтажные петли - можно использовать монтажную ленту для фиксации на металлических или деревянных столбах. Также допускается крепление через отверстия в задней стенке с помощью саморезов или анкеров. Откидная крышка обеспечивает быстрый доступ к аппаратам без демонтажа всего корпуса. Глубина корпуса 110 мм достаточна для нормального расположения проводов и коммутации даже при использовании двухполюсных автоматов.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена и соответствует требованиям безопасности для электрощитового оборудования. Класс защиты IP54 гарантирует работу в условиях влажности, пыли и осадков. Конструкция предусматривает возможность опломбирования - крышка имеет место для установки пломб, что предотвращает несанкционированный доступ к контактам и снижает риск хищения электроэнергии.

Преимущества

• Высокая степень защиты IP54 - надёжная работа вне помещений
• Полипропиленовая конструкция - долговечна, не ржавеет, не деформируется под воздействием температур
• Встроенная DIN-рейка - не требуется дополнительная установка рейки
• Откидная крышка - удобство обслуживания без снятия корпуса
• Монтажные петли - простой способ крепления на столбы
• Визуальный доступ к счётчику - показания видны без вскрытия
• Поддержка пломбировки - соответствие требованиям энергонадзора

Ограничения применения

• Не предназначен для установки в местах постоянного прямого потока воды (например, под дождём без козырька)
• Не рассчитан на взрывоопасные среды - не имеет сертификата Ex
• Максимальная нагрузка - 4 модуля; для большего количества устройств нужен более крупный корпус
• Глубина 110 мм недостаточна для установки габаритных устройств типа АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ с большим радиусом поворота рычага или термореле
• Не рекомендован для монтажа в местах с температурой ниже -25C - материал становится хрупким

Примеры использования

• На столбе перед входом в частный дом - для установки однофазного счётчика и вводного автомата
• На фасаде небольшого цеха - для распределения питания между несколькими станками
• В подъезде многоэтажного дома - вместо старого металлического щита, где важна антикоррозийная стойкость
• На территории склада - для контроля потребления энергии в торговом помещении

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 4 модуля - не забудьте про свободное пространство для проводов
• При креплении на столб используйте монтажную ленту с усилием затяжки не менее 30 Нм - избегайте люфтов
• При установке на улице ориентируйте крышку так, чтобы капли воды не попадали прямо на шарнир - лучше вертикально или под небольшим уклоном
• При необходимости увеличения числа модулей выбирайте модели ЩУРн-П с большим номером (например, 1/6 или 1/8)
• При работе с проводами соблюдайте минимальный радиус изгиба - не сдавливайте изоляцию в углах корпуса
• Проверяйте наличие места для пломбы - после сборки обязательно закройте крышку и поставьте пломбу в предусмотренное отверстие
