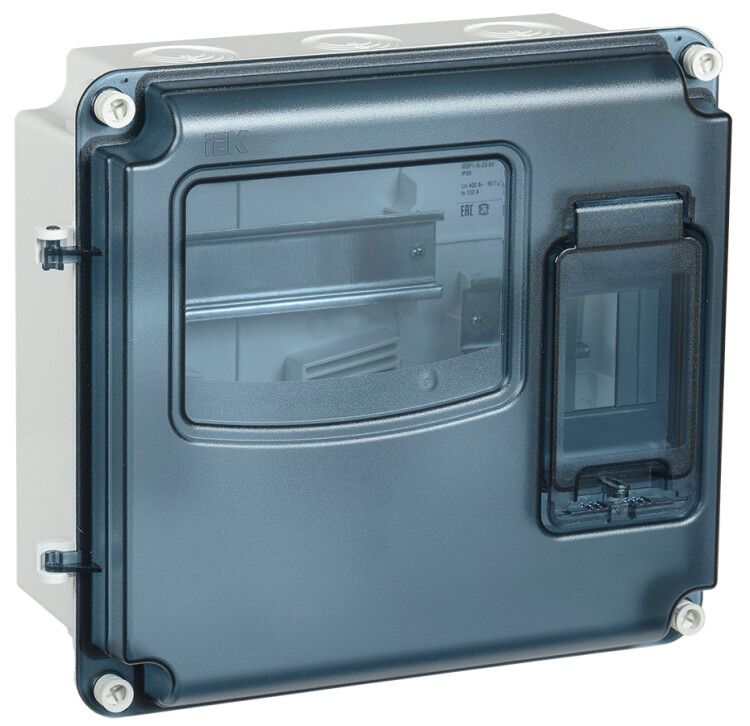

Корпус пластиковый навесной ЩУРн-П 1/3 IP66 PC (250х285х109мм) KREPTA 3 | MSP1-N-03-66-L IEK

Корпус пластиковый ЩУРн-П 1/3 IP66 PC (250х285х109мм) от IEK предназначен для компактной установки одно- и трёхфазных счётчиков электроэнергии и модульного оборудования в условиях повышенной влажности, запылённости или на открытом воздухе. Модель соответствует сериям KREPTA и имеет артикул msp1-n-03-66-l.

Назначение и область применения

Корпус ЩУРн-П 1/3 IP66 PC используется для монтажа счётчиков учёта электроэнергии - как индукционных, так и электронных - а также автоматических выключателей, УЗО, реле и других модульных устройств. Подходит для внутренней установки в сырых помещениях (например, подвалы, котельные, бассейны) и наружной установки на фасадах зданий, столбах, в щитовых шкафах открытого типа. Применяется в жилых домах, коммерческих объектах, промышленных площадках и на транспорте.

Технические характеристики

• Тип изделия: щит учётно-распределительный (ЩУРн-П)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Количество модулей DIN: 3 - позволяет установить три стандартных модуля шириной 17,5 мм каждый
• Материал: полистирол (PC) - прочный, устойчивый к ультрафиолету и перепадам температур
• Размеры: 250×285×109 мм - внешние габариты, глубина монтажа 22,5 мм
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровом климате
• Климатическое исполнение: У1 - для умеренного климата с контролируемой влажностью
• Цвет: белый - обеспечивает хорошую видимость надписей и снижает нагрев от солнца
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: накладной - крепится болтами к стене, поверхности или опоре
• Наличие DIN-рейки: да - встроена внутри, готова к установке модулей
• Место под счётчик: да - предусмотрено специальное окно с возможностью фиксации

Совместимость и монтаж

Корпус ЩУРн-П 1/3 IP66 PC совместим со всеми стандартными модульными устройствами по ГОСТ Р 50030.2. Накладной способ монтажа требует предварительного сверления отверстий в стене или опоре. Для крепления используются саморезы M4–M6. Глубина монтажа 22,5 мм позволяет устанавливать устройства с минимальным выступом за переднюю плоскость корпуса. Открытый доступ к клеммникам через лицевую крышку упрощает обслуживание. Крышка фиксируется на двух петлях и запирается замком (не входит в комплект).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60529 по классу защиты IP66. Материал полистирола не поддерживает горение и не выделяет токсичных веществ при нормальных условиях. Сертифицирован для использования в системах учёта электроэнергии согласно правилам ПУЭ. Соответствует рекомендациям энергосбытовых организаций по установке счётчиков.

Преимущества

• Высокая степень защиты IP66 делает корпус пригодным для уличного монтажа без дополнительных кожухов
• Встроенная DIN-рейка исключает необходимость самостоятельной установки креплений
• Фиксированное место под счётчик упрощает проверку и опломбирование
• Широкий температурный диапазон (-40…+80 C) позволяет использовать в холодных регионах и вблизи тепловых источников
• Полистирольный корпус устойчив к химическим воздействиям, влаге и механическим повреждениям
• Белый цвет снижает термическую нагрузку от солнечного света

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рассчитан на постоянное погружение в воду - IP66 не равно IP68
• Максимальная нагрузка - 3 модуля; более крупные распределительные щиты требуют другого решения
• Не содержит встроенных элементов управления - все устройства устанавливаются отдельно
• Замок и крепёж не входят в комплект - необходимо приобрести дополнительно

Примеры использования

• Установка однофазного счётчика на фасаде частного дома
• Монтаж трёхфазного электронного счётчика в щитовой на производстве
• Размещение УЗО и автоматического выключателя рядом с счётчиком в подъездном щите
• Использование в качестве временного щита на стройплощадке
• Подключение счётчика на столбе ЛЭП в деревне

Практические советы

• Перед монтажом проверьте, что входящие провода имеют достаточную длину для подключения внутри корпуса - глубина 22,5 мм ограничивает радиус изгиба
• Используйте кабельные вводы с уплотнением (например, G½") для сохранения степени защиты IP66
• При установке на улице ориентируйте крышку так, чтобы капли воды не попадали прямо на замок
• Для удобства обслуживания оставьте свободное пространство вокруг корпуса - минимум 10 см с каждой стороны
• Артикул msp1-n-03-66-l - единственный вариант в серии KREPTA с таким сочетанием размеров и защиты; другие модели серии имеют больше модулей или другой материал
