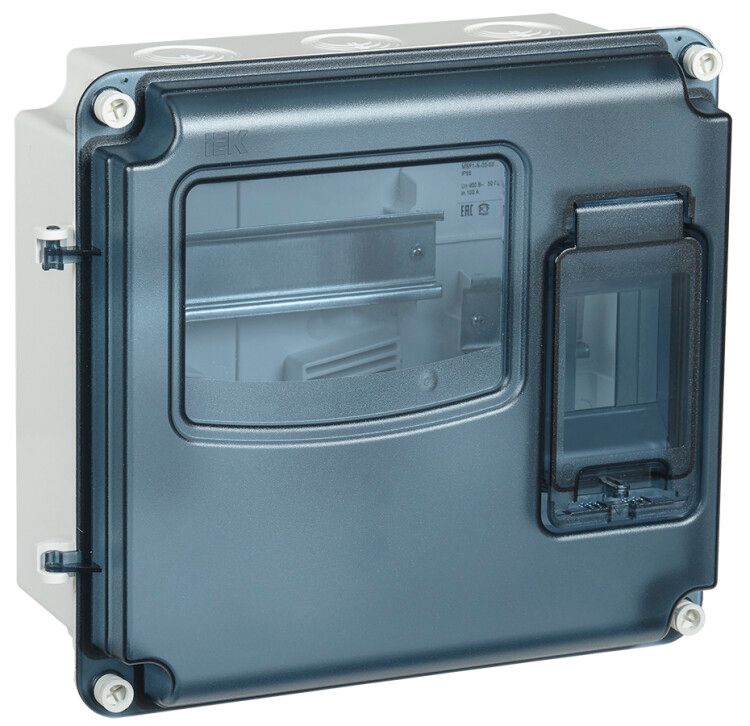

Корпус пластиковый навесной ЩУРн-П 1/3 IP66 PC (250х285х109мм) | MSP1-N-03-55 IEK

Корпус пластиковый ЩУРн-П 1/3 IP55-66 PC от IEK - компактный накладной щит учетно-распределительный для установки счетчиков и модульного оборудования в условиях повышенной запыленности, влажности и перепадов температур. Артикул msp1-n-03-55 соответствует серии KREPTA и рассчитан на долгую эксплуатацию.

Назначение и область применения

Корпус пластиковый ЩУРн-П 1/3 IP55-66 PC предназначен для монтажа однофазных и трехфазных электросчетчиков - как индукционных, так и электронных - а также автоматических выключателей, УЗО, реле и других модульных устройств. Подходит для внутренней и наружной установки благодаря защите IP66. Часто используется в жилых домах, многоквартирных зданиях, промышленных объектах, на уличных распределительных пунктах и в местах с высокой влажностью - например, в подвалы, на лестничных клетках или в котельных.

Технические характеристики

• Тип изделия: щит учетно-распределительный
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Количество модулей DIN: 3 - позволяет установить три стандартных модуля шириной 17,5 мм каждый
• Материал: поликарбонат (PC) - прочный, устойчивый к УФ-излучению и химическим воздействиям
• Наличие DIN-рейки: да - встроена внутри корпуса, фиксируется без дополнительных креплений
• Место под счетчик: да - предусмотрено специальное углубление для установки счетчика с креплением на болты
• Глубина монтажа: 22,5 мм - минимальная глубина для накладного монтажа, экономит пространство
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C, подходит для сурового климата
• Цвет: белый - сочетается с большинством интерьеров и легко очищается
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус пластиковый ЩУРн-П 1/3 IP55-66 PC монтируется накладным способом - к стене с помощью дюбелей или саморезов через предустановленные отверстия. Для точного крепления рекомендуется использовать крепеж с антивибрационными шайбами, особенно при установке на металлические поверхности. Корпус совместим со всеми стандартными модулями по ГОСТ Р МЭК 60947-7-1. Счетчики с габаритами до 120×100 мм помещаются в отведенную нишу. Кабели заводятся через входные отверстия с герметичными вводами (не входят в комплект - требуют самостоятельной закупки).

Безопасность и стандарты

Корпус выполнен из самозатухающего поликарбоната, соответствует требованиям пожарной безопасности. Соответствие нормативному документу ТУ 27.90.33-003-83135016-2017 гарантирует соответствие требованиям к щитам учета электроэнергии. Высокая степень защиты IP66 обеспечивает безопасность при случайном контакте с водой или пылью, что снижает риск короткого замыкания.

Преимущества

• Высокая механическая прочность материала - устойчив к ударным нагрузкам
• Широкий диапазон рабочих температур - надежна даже в холодных регионах
• Встроенная DIN-рейка - исключает необходимость дополнительного крепления
• Специальная ниша под счетчик - упрощает установку и повышает эстетику
• Накладной тип монтажа - не требует штробления стен, подходит для ремонта и модернизации

Ограничения применения

Корпус не предназначен для установки тяжелого оборудования - вес модульных устройств не должен превышать 2–3 кг. Отсутствие в комплекте кабельных вводов требует самостоятельного приобретения уплотнителей. Не следует применять в средах с постоянным воздействием открытого пламени или агрессивных химикатов (например, растворители, кислоты). Недостаточно для установки в зонах с возможным прямым попаданием дождевой воды без дополнительного козырька - хотя IP66 допускает струйное брызгание, длительное воздействие осадков снижает срок службы.

Примеры использования

• Установка в подъездном щите многоквартирного дома для учета потребления энергии
• Наружный щит на фасаде частного дома с подключением счетчика и автоматов
• Распределительный пункт на производстве с высокой запыленностью (цеха, склады)
• Обновление старого щита без демонтажа стены - идеально для капитального ремонта

Практические советы

• Перед монтажом проверьте посадочные размеры счетчика - он должен свободно помещаться в нишу без давления на корпус
• Для наружной установки используйте кабельные вводы с резиновыми уплотнителями (например, IP68) - они не входят в комплект
• Не затягивайте крепеж слишком сильно - пластик может треснуть; момент затяжки - не более 0,5 Нм
• При использовании в условиях низких температур (ниже -30 C) избегайте ударных нагрузок во время монтажа - материал становится хрупче
• Артикул msp1-n-03-55 и модель ЩУРн-П 1/3 IP55-66 PC - это один и тот же продукт; при заказе указывайте оба варианта для точности
