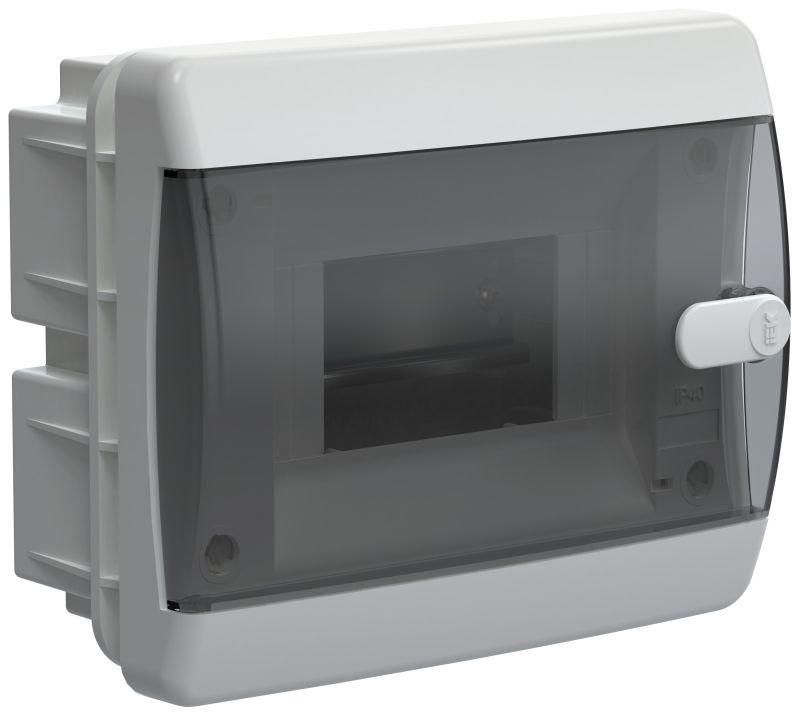

Корпус пластиковый встраиваемый на 6 модулей ЩРВ-П-6 IP41 UNION Compact черная прозрачная дверь - UIC-KP12-V-06-41-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-6 IP41 черный прозрачный дверь от IEK - компактное решение для внутренней установки распределительного щита на 6 модулей DIN. Модель с прозрачной крышкой и замком подходит для монтажа в стену в жилых, офисных и производственных зонах. Артикул uic-kp12-v-06-41-k01.

Назначение и область применения

Корпус ЩРВ-П-6 IP41 предназначен для сборки и защиты бытового и коммерческого электрооборудования внутри стен. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Часто используется в квартирах, офисах, подъездах и небольших производственных помещениях, где требуется скрытый монтаж щита без внешнего бокса.

Технические характеристики

• Количество модулей DIN: 6 (стандартная ширина 18 мм на модуль)
• Глубина монтажа: 64,5 мм - позволяет устанавливать оборудование без перегрузки по глубине
• Материал корпуса: АБС-пластик - ударопрочный, устойчив к температурным колебаниям
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да - встроена, фиксируется в корпусе
• Тип крышки: закрытого типа с прозрачной дверью - позволяет контролировать состояние аппаратов без вскрытия
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Цвет корпуса: белый; цвет двери: прозрачный
• Количество рядов: один - однорядная компоновка

Совместимость и монтаж

Корпус ЩРВ-П-6 IP41 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа необходимо подготовить нишу в стене глубиной не менее 65 мм. Корпус крепится к стене через предварительно установленные крепежные элементы - в комплекте они не предусмотрены, требуются саморезы или анкеры подходящего диаметра. Прозрачная крышка открывается на петлях, не требует демонтажа для проверки состояния оборудования.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP41 гарантирует безопасность при случайном контакте с частями внутри щита и защищает от попадания крупной пыли и капель воды. Наличие замка соответствует нормам безопасности для помещений с ограниченным доступом.

Преимущества

• Удобство обслуживания: прозрачная крышка позволяет визуально контролировать положение автоматов и наличие сигнализации
• Прочность материала: АБС-пластик не трескается при механических нагрузках и не деформируется при нагреве до +60C
• Экономия места: малая глубина (64,5 мм) позволяет устанавливать корпус даже в тонких стенах
• Защита от несанкционированного доступа: встроенный замок исключает вмешательство посторонних лиц

Ограничения применения

• Не подходит для установки во влажных средах (ванная, баня, улица) - степень защиты IP41 недостаточна для воздействия струй воды или высокой влажности
• Не рассчитан на установку мощных устройств с большим тепловыделением (например, частотники, большие преобразователи) - материал корпуса не имеет активного теплоотвода
• Ограниченная емкость: 6 модулей - не хватит для сложных систем с множеством УЗО и автоматов

Примеры использования

• Распределительный щит в квартире: автоматы освещения, розеток, кухонной группы
• Общий этажный щит в многоквартирном доме: учет и распределение энергии между несколькими квартирами
• Офисный щит: питание компьютеров, принтеров, кондиционера
• Производственный участок: управление светом, вентиляцией, маломощными станками

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 1–2 мм больше, чем 64,5 мм, чтобы корпус легко входил и не деформировался
• Используйте термостойкий провод (например, ПВС или NYM) с запасом длины - это упростит подключение и последующий ремонт
• При использовании в местах с возможным образованием пыли (мастерские, цеха) регулярно протирайте прозрачную крышку - грязь снижает видимость индикаторов
• Не забудьте про крепеж: корпус не комплектуется саморезами - выбирайте длину с учётом толщины стены и гипсокартона, если есть
• Для удобства обслуживания рекомендуется наклеить этикетки на каждую группу автоматов - особенно важно в многоквартирных домах
