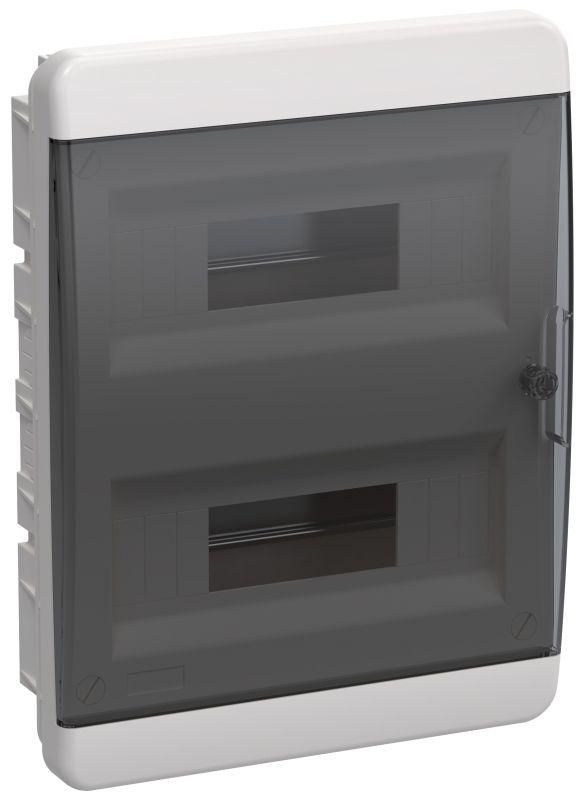

Корпус пластиковый встраиваемый на 24 модуля ЩРВ-П-24 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-V-24-41-K01-K03 IEK

Корпус пластиковый встраиваемый ЩРВ-П-24 IP41 черный прозрачный дверь от IEK (ИЭК) - это компактное решение для скрытой установки модульного оборудования в распределительных щитах. Артикул tf5-kp12-v-24-41-k01-k03 подходит для монтажа в стену, обеспечивает доступ к устройствам через прозрачную крышку и защищён от пыли и случайного контакта.

Назначение и область применения

Корпус пластиковый встраиваемый ЩРВ-П-24 IP41 предназначен для внутренней установки в стены зданий. Используется для сборки распределительных щитов с автоматическими выключателями, УЗО, реле и другими модульными устройствами. Подходит для жилых домов, квартир, офисов, подъездов и технических помещений, где требуется компактное и защищённое расположение электрооборудования.

Технические характеристики

• Модульная ширина: 24 модуля (поддерживает до 24 стандартных модулей шириной 17,5 мм каждый)
• Глубина монтажа: 64 мм - позволяет устанавливать устройства с ограниченным объёмом внутри стены
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик и поликарбонат - высокая ударопрочность и устойчивость к перепадам температур
• Цвет: чёрный (RAL 9016) - соответствует стандартному цвету встроенных щитов
• Количество рядов: 2 - два уровня для удобного расположения проводов и устройств
• Наличие DIN-рейки: да - встроенная рейка стандарта EN 60715 для фиксации модулей
• Тип крышки: закрытого типа с прозрачной дверью - позволяет контролировать состояние устройств без вскрытия
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа

Совместимость и монтаж

ЩРВ-П-24 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке. Монтаж осуществляется методом скрытой установки: корпус вставляется в подготовленное углубление в стене. Глубина 64 мм требует точного соблюдения размеров ниши - не менее 68–70 мм с учётом слоя штукатурки. Прозрачная крышка открывается на петлях, что упрощает обслуживание. Для надёжной фиксации используйте анкеры или саморезы, предусмотренные в комплекте.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для электромонтажных изделий. Степень защиты IP41 соответствует ГОСТ 14254, обеспечивая защиту от прикосновения к токоведущим частям и попадания пыли. Материалы корпуса - самозатухающие, не поддерживают горение. Замок соответствует нормам для доступа только авторизованному персоналу.

Преимущества

• Удобство контроля: прозрачная крышка позволяет видеть положение рычагов и индикаторов без открытия щита
• Защита от внешних воздействий: IP41 снижает риск повреждения от пыли и влаги в бытовых условиях
• Простота сборки: встроенная DIN-рейка исключает необходимость дополнительного крепления
• Экономия места: малая глубина (64 мм) делает возможным монтаж даже в тонких стенах
• Надёжность материала: ABS и поликарбонат устойчивы к механическим нагрузкам и химическим воздействиям

Ограничения применения

• Не подходит для установки во влажных помещениях с постоянным брызгами (например, банях, прачечных) - IP41 недостаточно для таких условий
• Не рекомендован для наружного монтажа - отсутствует герметичность и защита от осадков
• Ограниченная глубина (64 мм) не позволяет использовать габаритные устройства с большими клеммниками или трансформаторами
• Замок требует наличия ключа; потеря ключа усложняет доступ к оборудованию

Примеры использования

• Вводно-распределительный щит в квартире с УЗО, автоматами и счётчиком
• Щит управления освещением в подъезде многоквартирного дома
• Распределительный щит в офисном помещении для групп розеток и светильников
• Технический щит в кладовой или подвале для питания насосов и вентиляторов

Практические советы

• Перед монтажом проверьте глубину ниши: она должна быть минимум на 4–6 мм больше, чем глубина корпуса (64 мм), чтобы избежать давления на заднюю стенку
• При прокладке проводов оставляйте запас длины - не более 10–15 см, чтобы не перегружать пространство внутри корпуса
• Используйте термоусадочные трубки или кабельные каналы для вывода проводов - так проще сохранить степень защиты IP41
• При необходимости замены ключа обращайтесь к производителю - ключи не универсальны между сериями
• Для увеличения срока службы избегайте установки рядом с источниками тепла (радиаторы, нагревательные приборы)
