Каркас ВРУ-1 Unit S сварной с внутренней комплектацией (ВхШхГ) (1800х800х450) IP31 PROxima | mb18-80-45k EKF

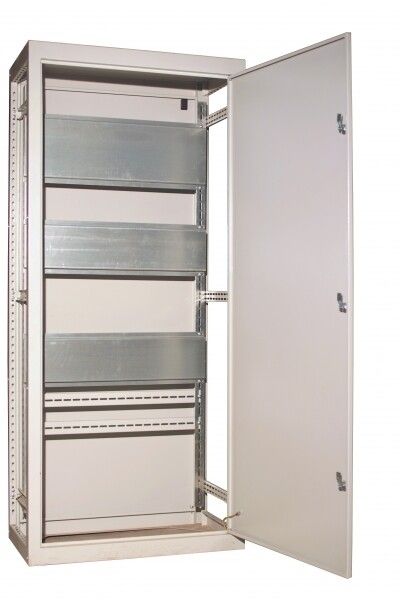

Каркас ВРУ-1 Unit S сварной с внутренней комплектацией (1800х800х450) IP31 от EKF - готовый металлический корпус для сборки вводно-распределительных устройств (ВРУ) в зданиях жилой и промышленной застройки. Уже оснащён монтажной платой и порошковым покрытием, что ускоряет установку внутреннего оборудования.

Назначение и область применения

Каркас ВРУ-1 Unit S предназначен для сборки щитов ввода и распределения электроэнергии с током до 800 А. Он служит основой для размещения автоматических выключателей, счетчиков, контакторов и других элементов управления. Подходит для установки в помещениях с нормальной влажностью и отсутствием агрессивных сред - например, в подъездах многоквартирных домов, административных зданиях, цехах и складах.

Технические характеристики

• Размеры: 1800×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый
• Количество дверей: одна, с замком
• Монтажная плата: да, предустановленная, позволяет фиксировать оборудование на стенках корпуса
• Гарантия: 60 месяцев
• Возможность напольного монтажа: да
• Возможность соединения в ряд: да - несколько шкафов можно установить рядом без зазора

Совместимость и монтаж

Каркас ВРУ-1 Unit S совместим с аксессуарами серии PROxima: монтажными рейками DIN, пластронами для изоляции токоведущих частей и кабельными вводами. Монтажная плата уже закреплена внутри - достаточно прикрепить оборудование саморезами или на DIN-рейки. Шкаф устанавливается на пол с помощью болтов через отверстия в нижнем основании. Для групповой установки используйте возможность соединения в ряд - шкафы плотно стыкуются боковыми стенками, образуя единый блок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 обеспечивает безопасную работу в условиях возможного попадания влаги и случайного прикосновения к токоведущим частям через решётки или щели. Порошковое покрытие исключает риск возникновения острых кромок и снижает электростатические заряды.

Преимущества

• Заранее установленная монтажная плата экономит время на сборке
• Порошковое покрытие увеличивает долговечность и устойчивость к царапинам
• Возможность соединения в ряд позволяет создавать компактные группы шкафов без дополнительных рам
• Высокая гарантия (5 лет) указывает на надёжность материала и технологии производства
• Стандартные габариты позволяют использовать типовые решения для проектирования

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не защищает от дождя или прямого воздействия воды
• Не рекомендован для помещений с высокой запылённостью, химическими испарениями или агрессивными жидкостями
• Не содержит встроенного тепловыделения - требует внешней вентиляции при нагрузке выше 600 А длительно
• Подходит только для однофазных и трёхфазных сетей до 1000 В переменного тока

Примеры использования

• Вводно-распределительное устройство в подвале жилого дома для питания этажных щитов
• Главный щит на производстве для распределения энергии между участками
• Центральный пункт учёта в офисном здании с последующим ответвлением на комнаты
• Система распределения в торгово-развлекательных комплексах с несколькими шкафами, соединёнными в ряд

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны соответствовать диаметру вводимых проводов
• При соединении нескольких шкафов в ряд соблюдайте равномерность уровня установки - перекос может затруднить открывание дверей
• Используйте пластроны серии PROxima для изоляции клемм и шин - это снижает риск случайного прикосновения
• Для удобства обслуживания оставляйте минимум 60 см свободного пространства перед дверью
• При использовании в холодных помещениях учитывайте конденсацию - лучше применять терморегуляторы или нагревательные элементы
