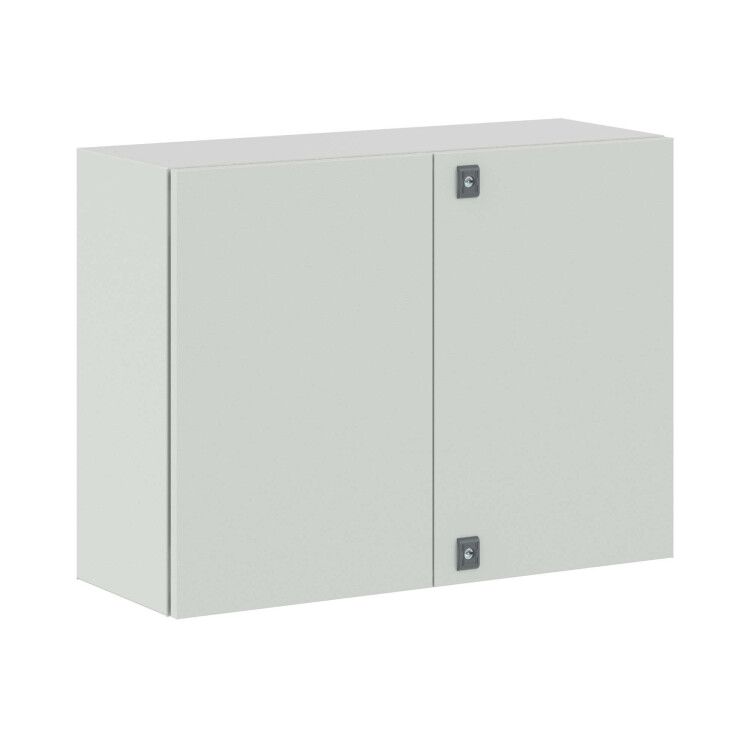

Корпус сварной навесной ST с М/П ВхШхГ 600 x 800 300 двухдверный | R5ST0683 DKC ДКС

Корпус сварной двухдверный ST 600х800х300 мм с металлическими петлями от DKC (ДКС) - прочный настенный шкаф серии RAM block, предназначенный для установки вне помещений. Артикул r5st0683 обеспечивает надёжную защиту оборудования от пыли, влаги и механических воздействий, особенно там, где важен двусторонний доступ.

Назначение и область применения

Корпус сварной двухдверный ST 600х800х300 мм с металлическими петлями предназначен для размещения электрооборудования, автоматики, коммуникаций и распределительных устройств в условиях открытых площадок, на улице, в промзонах и на объектах с повышенными требованиями к защите. Подходит для систем управления насосами, конвейерами, освещением, АСУ ТП и других промышленных решений, требующих постоянного доступа с двух сторон.

Технические характеристики

• Габариты: 600 × 800 × 300 мм (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1,2 мм, дверей - 1,5 мм
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковое напыление цвета RAL 7035 (серый каменный)
• Тип крыши: скатная - исключает скопление воды и снега
• Двери: две, с металлическими петлями, каждая имеет заднюю дверь для обслуживания с противоположной стороны
• Запирание: стандартно установлен замок под ключ с бородкой
• Монтажная плата: есть - позволяет фиксировать оборудование внутри без дополнительных кронштейнов
• Вентиляция: наличие вентиляционных окон - способствует естественному теплообмену
• Метрический монтаж: да - отверстия под болты M4–M8, совместимые с европейскими стандартами
• Крепление: настенное и на столбе - возможна установка на опору диаметром до 114 мм

Совместимость и монтаж

Корпус сварной двухдверный ST 600х800х300 мм с металлическими петлями легко монтируется на вертикальную поверхность с помощью четырёх точек крепления через отверстия в боковых стенках. Для установки на столб используются специальные хомуты (не входят в комплект). Метрическая система крепления позволяет использовать стандартные крепёжные элементы M4–M8. Монтажная плата уже закреплена внутри - её можно использовать как основу для крепления DIN-рейки, плат, модулей. Учитывайте, что скатная крыша требует свободного пространства выше шкафа - минимум 100 мм для отвода воды.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждена испытаниями по EN 62262. Серия RAM block прошла проверку на долговечность в условиях перепадов температур и влажности. Порошковое покрытие устойчиво к УФ-излучению и коррозии, что делает корпус пригодным для эксплуатации в регионах с суровым климатом.

Преимущества

• Двухдверная конструкция обеспечивает быстрый и безопасный доступ к оборудованию с любой стороны - снижает время обслуживания
• Скатная крыша и загнутые кромки предотвращают попадание влаги даже при длительном дожде
• Высокая жесткость конструкции (толщина стали 1,2–1,5 мм) и IK10 обеспечивают защиту от вандализма и случайных ударов
• Порошковое покрытие RAL 7035 не выгорает и не царапается при обычной эксплуатации
• Наличие монтажной плиты экономит время при сборке внутренней начинки
• Вентиляционные окна позволяют работать без принудительного охлаждения в большинстве условий

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP55 не гарантирует герметичность при затоплении
• Не рекомендуется для сред с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Вентиляционные окна не обеспечивают полную герметичность - не подходят для взрывоопасных зон (Ex-зоны)
• Замок под ключ с бородкой не поддерживает электронное управление - для удалённого контроля нужна внешняя система
• При монтаже на столб требуется дополнительный крепёж - он не входит в комплект

Примеры использования

• Электрощитовая на улице для управления насосной станцией
• Распределительный шкаф на промышленном конвейере с доступом с обоих боков
• Корпус для PLC и реле на железнодорожной станции
• Аппаратура связи на опоре ЛЭП
• Автоматика системы уличного освещения

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были правильно расположены - они не предусмотрены, их нужно просверлить самостоятельно
• Используйте термостойкие уплотнители при необходимости усиления герметичности - заводские уплотнители рассчитаны на IP55, а не на IP66/67, указанные в описании производителя; возможно, имеется расхождение между данными
• При установке на столб используйте стальные хомуты с антикоррозийным покрытием
• Для работы в холодном климате учтите, что металл может становиться хрупким ниже –30C - не применяйте силовые удары по корпусу при низких температурах
• При использовании в местах с высокой запылённостью регулярно проверяйте состояние вентиляционных окон - при необходимости устанавливайте сетчатые фильтры
• Корпус сварной двухдверный ST 600х800х300 мм с металлическими петлями - один из немногих в своём классе с задней дверью; это важно при ограниченном пространстве перед шкафом
