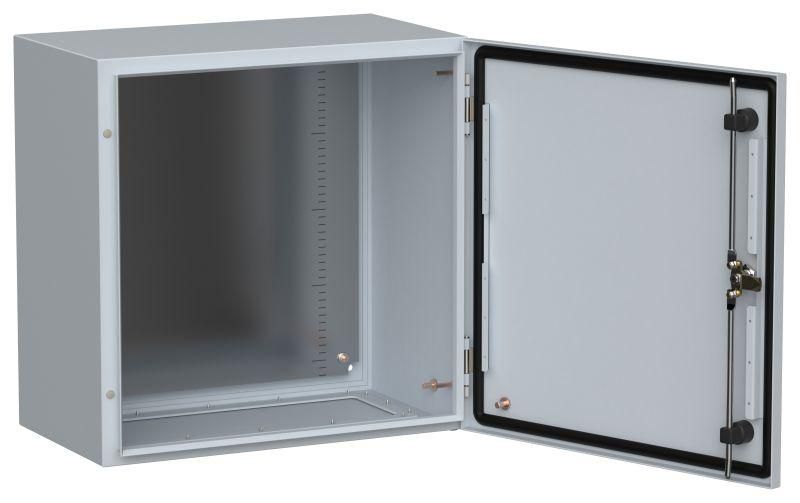

Корпус ЩМП-50.50.30 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-050-050-030-66

Корпус металлический ЩМП-50.50.30 УХЛ1 IP66 от IEK (ИЭК) - это прочный распределительный щит с повышенной степенью защиты, предназначенный для наружной установки и работы в сложных климатических условиях. Артикул ti5-10-n-050-050-030-66 относится к серии TITAN и обеспечивает надежную защиту электрооборудования до 630 А.

Назначение и область применения

ЩМП-50.50.30 УХЛ1 IP66 предназначен для монтажа распределительных устройств в условиях открытой установки - на улице, в цехах с высокой запыленностью, на объектах энергетики, транспорта и промышленной автоматизации. Подходит для сборки щитов управления, систем автоматизации, частотных преобразователей, контакторов и других компонентов, требующих защиты от внешних воздействий.

Технические характеристики

• Размеры корпуса: 500×500×300 мм (Ш×Г×В)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый максимальный ток через вводные устройства
• Количество модулей DIN: 63 - позволяет разместить до 63 стандартных модулей шириной 17,5 мм
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска по цвету RAL 7035 (серый антрацит)
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - жестко зафиксирована, не снимается
• Условия эксплуатации: УХЛ1 - работает при температуре от −40C до +40C, в зонах с повышенной влажностью и перепадами температур
• Способ монтажа: открытая установка - крепление на стену, опору или фундамент
• Наличие замка: да - однозапорный механизм для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - внутренняя рама с креплениями для DIN-рейки и оборудования

Совместимость и монтаж

Корпус совместим со всеми типами DIN-реек и стандартным оборудованием, соответствующим ГОСТ Р МЭК 60947. Для монтажа требуется минимум два крепежных элемента (болты M8–M10) на задней стенке. Открытая установка допускает крепление на бетонные, кирпичные или металлические поверхности. Перед установкой проверьте соответствие посадочных отверстий и глубины корпуса (300 мм) - это важно при использовании крупных аппаратов, таких как силовые выключатели или трансформаторы.

Безопасность и стандарты

ЩМП-50.50.30 УХЛ1 IP66 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Серия TITAN прошла испытания на ударную прочность, коррозионную стойкость и термическую нагрузку. Порошковое покрытие обеспечивает устойчивость к УФ-излучению и химическим средам. Корпус не содержит свинца и других токсичных веществ, что соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1 мм
• IP66 - единственная степень защиты, позволяющая использовать щит без дополнительных навесов на улице
• Унифицированная конструкция - все элементы серий TITAN взаимозаменяемы
• Порошковое покрытие устойчиво к царапинам, сколам и агрессивной среде
• Встроенная монтажная панель исключает необходимость самостоятельной установки креплений
• Замок с возможностью пломбирования - соответствует требованиям безопасности на промышленных объектах

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет маркировки Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP67/IP68
• Толщина стали 1 мм достаточна для большинства задач, но при наличии значительных внешних нагрузок (например, сильный ветер или удары) рекомендуется усиливать крепление
• Цвет RAL 7035 - не светоотражающий; при необходимости визуального контроля в темное время суток следует предусмотреть освещение

Примеры использования

• Наружный распределительный щит насосной станции на водопроводе
• Щит управления конвейерной линией на пищевом заводе
• Распределительный пункт для системы освещения автостоянки
• Аварийный щит питания систем вентиляции в холодном цехе
• Автоматизация тепловых пунктов в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте, чтобы входные кабели имели подходящую наружную диаметр - отверстия под кабельные вводы должны быть выбраны заранее
• При установке на вертикальную поверхность используйте уровнемер - даже небольшой перекос снижает эффективность уплотнений дверцы
• Для удобства обслуживания оставьте свободное пространство перед дверцей не менее 600 мм
• При работе в условиях сильной влаги или соленого воздуха регулярно проверяйте состояние уплотнителей дверцы - они не заменяемые, но легко диагностируются
• ЩМП-50.50.30 УХЛ1 IP66 от IEK (ИЭК) серии TITAN - один из немногих корпусов в своем классе, где количество модулей DIN (63) реально реализуется без перегрузки теплоотдачи
