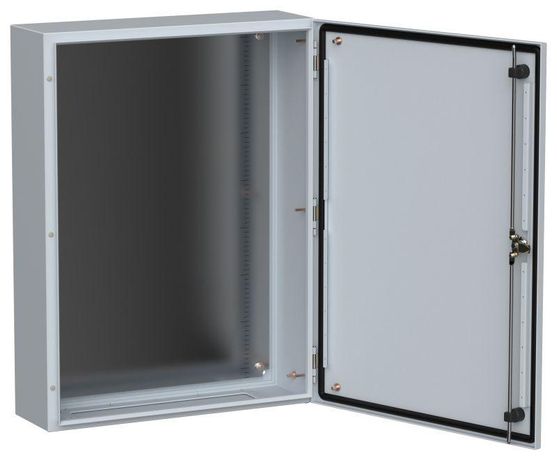

Корпус ЩМП-80.60.20 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-060-020-66

Корпус металлический ЩМП-80.60.20 УХЛ1 IP66 TITAN 5 - это прочный металлический щит с монтажной панелью, предназначенный для установки внутри и снаружи зданий в условиях повышенной влажности, запыленности и перепадов температур. Бренд IEK (ИЭК) предлагает эту модель как часть серии TITAN 5, где сочетаются надежность конструкции и соответствие жестким требованиям промышленной автоматизации.

Назначение и область применения

ЩМП-80.60.20 УХЛ1 IP66 TITAN 5 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления в условиях открытой установки. Подходит для использования на объектах энергетики, транспорта, производства и коммунальной инфраструктуры, где требуется защита электрооборудования от внешних воздействий.

Технические характеристики

• Размеры корпуса: 800×600×200 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и устойчивость к мощным струям воды
• Номинальный ток: 630 А - допустимый ток через внутренние проводники и оборудование
• Тип крышки: закрытого типа - обеспечивает плотное прилегание и исключает доступ посторонних предметов
• Тип дверцы: одинарная - удобна для обслуживания и имеет фиксацию
• Наличие замка: да - позволяет заблокировать доступ к оборудованию
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Наличие монтажной панели: да - стальная пластина для крепления аппаратов с помощью DIN-рейки или болтов
• Способ монтажа: открытая установка - крепится к стене, опоре или основанию

Совместимость и монтаж

ЩМП-80.60.20 УХЛ1 IP66 TITAN 5 совместим со всеми типами стандартных элементов управления, которые крепятся на DIN-рейку или напрямую к монтажной панели. Для монтажа используются предварительно подготовленные отверстия в задней стенке и боковых панелях. Корпус устанавливается на вертикальную поверхность с помощью анкеров или болтов. Учитывайте посадочные размеры: глубина 200 мм требует свободного пространства за корпусом для прокладки кабелей. Кабельные вводы не входят в комплект - необходимо докупить соответствующие вводы (например, M20, G½) в зависимости от используемых кабелей.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ Р 51321.1, что подтверждает его безопасность при использовании в промышленных сетях. Высокая степень защиты IP66 обеспечивает работу даже во время дождя, снегопада или мойки оборудования. Материал корпуса и порошковое покрытие не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,4 мм и роботизированной сварке
• Устойчивость к коррозии и агрессивной среде благодаря порошковому покрытию
• Плотная герметизация дверцы и крышки обеспечивает длительную защиту от пыли и влаги
• Монтажная панель из стали позволяет равномерно распределить нагрузку от тяжелых аппаратов
• Климатическое исполнение УХЛ1 делает возможным применение в суровых регионах России и стран СНГ

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• Отсутствуют встроенные кабельные вводы - необходимо докупать отдельно
• Максимальный рабочий ток 630 А относится к внутренним цепям; сам корпус не является токоотводящим элементом
• Не рекомендован для установки в местах с частыми ударными нагрузками или вибрацией без дополнительной амортизации

Примеры использования

• Наружный распределительный щит насосной станции
• Щит управления конвейерной линией на пищевом заводе
• Автоматический щит освещения на железнодорожном переезде
• Распределительный пункт на строительной площадке
• Щит управления системой вентиляции на промышленном объекте

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были правильно выбраны по диаметру и степени защиты - это сохраняет целостность IP66
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась против ветра - это снижает риск попадания влаги
• Используйте термостойкие клеммы и изоляцию, особенно если внутри будут нагревающиеся устройства
• Для удобства обслуживания оставьте минимум 60 см перед дверцей
• ЩМП-80.60.20 УХЛ1 IP66 TITAN 5 - один из самых популярных моделей в серии TITAN 5; при заказе нескольких единиц убедитесь, что все имеют одинаковое исполнение (цвет, наличие замка, тип дверцы)
