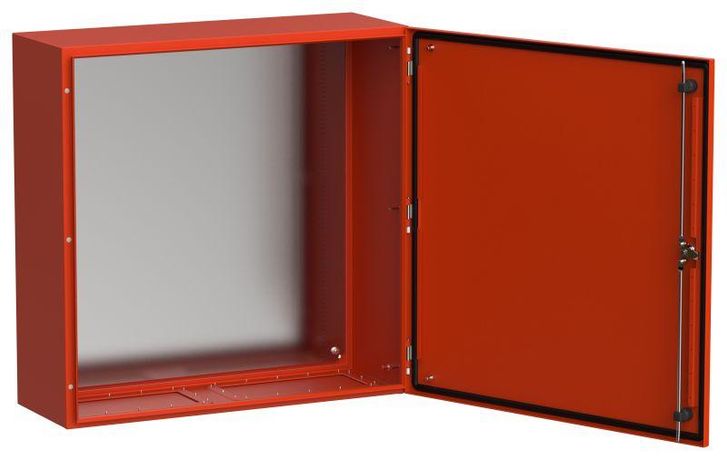

Корпус ЩМП-80.80.30 TITAN 5 УХЛ1 IP66 метал. RAL3020 IEK TI5-13-N-080-080-030-66

Корпус металлический ЩМП-80.80.30 УХЛ1 IP66 RAL3020 красный - это прочный распределительный щит из стали с порошковым покрытием, предназначенный для установки внутри и снаружи зданий. Бренд IEK предлагает эту модель в серии TITAN, артикул ti5-13-n-080-080-030-66, для надёжной защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Корпус ЩМП-80.80.30 УХЛ1 используется для монтажа оборудования систем автоматизации: шкафов управления насосными станциями, пожарной сигнализации, систем оповещения и другого контрольно-измерительного устройства. Подходит для наружной установки благодаря защите IP66 и устойчивости к агрессивным средам класса УХЛ1. Применяется в промышленности, ЖКХ, транспорте и объектах с высокими требованиями к надёжности.

Технические характеристики

• Размеры корпуса: 800×800×300 мм (Ш×В×Г)
• Количество модулей DIN: до 190 единиц
• Материал: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Цвет: красный (RAL 3020)
• Покрытие: порошковая окраска - устойчива к царапинам, химикатам и выгоранию
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - обеспечивает полную изоляцию внутреннего пространства
• Монтажная панель: есть - позволяет фиксировать оборудование на раме
• Способ монтажа: навесной - крепится к стене с помощью кронштейнов
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

Корпус ЩМП-80.80.30 УХЛ1 совместим со всеми стандартными DIN-рейками и компонентами до 190 модулей. Для монтажа требуется минимум два крепления на задней стенке - рекомендуется использовать анкерные болты или самонарезающие винты в бетон/кирпич. Перед установкой проверьте, что стена выдерживает вес щита с оборудованием - полный вес может достигать более 40 кг. Кабели вводятся через предварительно подготовленные отверстия в нижних и боковых панелях - они не имеют заводских пробивок, требуют самостоятельного сверления.

Безопасность и стандарты

Корпус соответствует ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Сертифицирован для работы в условиях взрывоопасных зон категории 21/22 при соблюдении правил прокладки кабелей. Материал не поддерживает горение, не содержит токсичных веществ. Цвет RAL 3020 - термостойкий, не выгорает под прямыми солнечными лучами.

Преимущества

• Высокая жесткость конструкции - сталь 1,4 мм исключает деформацию при нагрузках
• Уникальная форма корпуса - оптимальное расположение элементов для удобного обслуживания
• Порошковое покрытие - не требует периодической покраски, сохраняет внешний вид 10+ лет
• IP66 - можно устанавливать под открытым небом, даже в местах с частыми дождями и мойкой оборудования
• Климатическое исполнение УХЛ1 - работает в суровых регионах России и стран СНГ

Ограничения применения

• Не предназначен для установки в помещениях с постоянной коррозийной активностью (например, химические производства с кислотными парами)
• Нельзя применять в качестве основного контейнера для взрывоопасных газов - требует дополнительной сертификации ATEX
• При использовании в условиях сильного запыления необходимо регулярно проверять состояние уплотнителей дверцы
• Максимальная нагрузка на монтажную панель - 30 кг; превышение может вызвать прогиб и повреждение креплений

Примеры использования

• Щит управления пожарным насосом на автозаправочной станции
• Распределительный шкаф системы пожарной сигнализации в многоэтажном жилом доме
• Корпус для контроллеров вентиляции на промышленном объекте с высокой влажностью
• Аппаратный шкаф на открытой площадке тепловой станции

Практические советы

• Перед монтажом обязательно проверьте посадочные отверстия под крепление - они должны точно совпадать с точками на стене
• Для увеличения срока службы используйте силиконовые уплотнители на дверцах - особенно при установке на улице
• При прокладке кабелей применяйте кабельные вводы с зажимами - так снижается риск повреждения изоляции
• Не забывайте про проводку заземления - корпус имеет специальный контакт для подключения PE-проводника
• При заказе нескольких экземпляров - выбирайте один партийный номер (ti5-13-n-080-080-030-66), чтобы гарантировать единый цвет и качество покрытия
