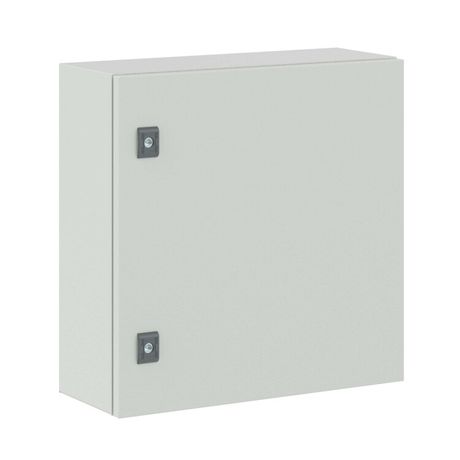

Корпус сварной навесной серии ST без М/П Размер: 500 x 200 мм (В х Ш Г) Специальное Исплонение - R5ST0552WMP ДКС

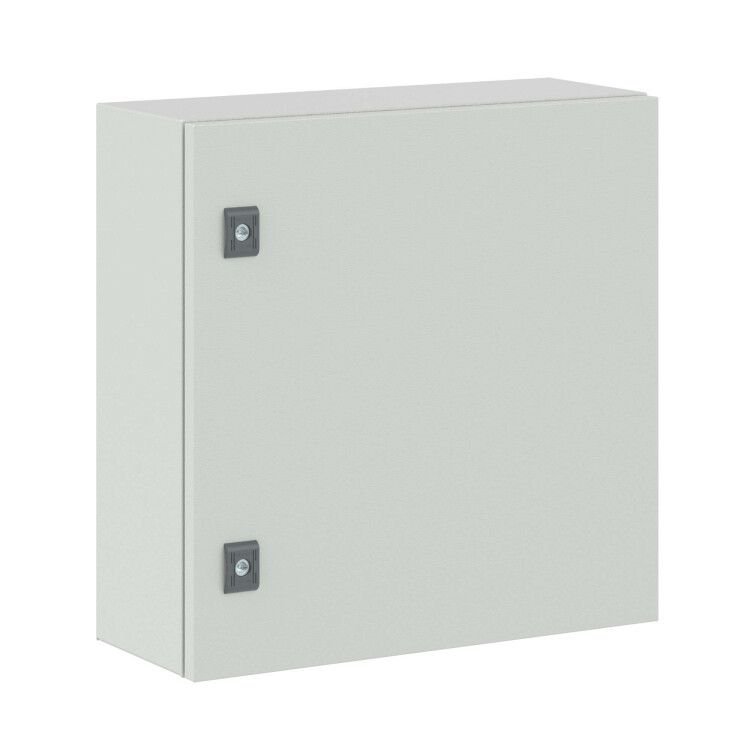

Корпус сварной навесной серии ST без монтажной панели Размер: 500x500x200 мм (ВxШxГ) DKC - это прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Бренд DKC предлагает эту модель как надежное решение для жестких условий эксплуатации, особенно когда требуется высокая степень защиты и устойчивость к механическим воздействиям.

Назначение и область применения

Корпус сварной навесной серии ST без монтажной панели Размер: 500x500x200 мм (ВxШxГ) DKC предназначен для размещения электронного и электромеханического оборудования внутри: контакторов, реле, модулей управления, коммутационных устройств, клеммных колодок. Подходит для установки на стене или столбе в условиях открытых площадок, на объектах промышленной автоматизации, энергообеспечения, транспорта и ЖКХ. Применяется там, где важны долговечность, защита от внешних факторов и безопасность доступа.

Технические характеристики

• Размеры: 500×500×200 мм (высота × ширина × глубина)
• Материал: оцинкованная сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают надежную фиксацию
• Фланец: один сплошной для ввода кабелей
• Крепление: настенное и на столб
• Регулируемая монтажная пластина: да - позволяет адаптировать расположение оборудования внутри
• Подходит для метрического монтажа: да - совместим с DIN-рейками и метрическими креплениями

Совместимость и монтаж

Корпус сварной навесной серии ST без монтажной панели Размер: 500x500x200 мм (ВxШxГ) DKC не имеет внутренней монтажной панели - оборудование крепится напрямую к регулируемой пластине или на DIN-рейки. Для монтажа используются предложенные в комплекте крепежные элементы. Возможны два варианта установки:

• На вертикальную стену - через отверстия в задней стенке корпуса
• На круглый или прямоугольный столб - благодаря специальным креплениям, предусмотренным конструкцией

При монтаже важно обеспечить свободный доступ к замкам и вводным отверстиям. Рекомендуется использовать кабельные вводы соответствующего диаметра, чтобы сохранить степень защиты IP66.

Безопасность и стандарты

Корпус сварной навесной серии ST без монтажной панели Размер: 500x500x200 мм (ВxШxГ) DKC соответствует требованиям безопасности для промышленного оборудования. Сертифицирован по нормам для работы в экстремальных климатических условиях (УХЛ1, ОМ2, ОМ3). Высокая ударопрочность IK10 и сейсмостойкость 9 баллов делают его подходящим для зон с риском механических повреждений или сейсмической активности. Материал не поддерживает горение (группа Г1), что снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая защита IP66 и IK10 - идеально для улицы, цехов с мойкой, мест с пылью и влагой
• Оцинкованная сталь с порошковым покрытием - устойчива к коррозии даже при длительном воздействии атмосферных осадков
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Два замка - повышают уровень безопасности против несанкционированного доступа
• Регулируемая монтажная пластина - позволяет точно позиционировать оборудование без необходимости доработки
• Крепление на столб - расширяет возможности установки в местах, где нельзя закрепить на стене

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на постоянное погружение в воду - IP66 защищает от струй, но не от подводного положения
• Отсутствие встроенной монтажной панели требует самостоятельной организации крепления оборудования
• Глубина 200 мм ограничивает установку крупногабаритных устройств - проверяйте габариты оборудования перед монтажом
• Не рекомендован для установки в местах с частыми химическими выбросами (например, кислотные пары) - хотя покрытие устойчиво, но не ко всем агрессивным веществам

Примеры использования

• Электрошкаф на улице для управления насосной станцией
• Корпус на опоре ЛЭП для релейной защиты
• Щит управления конвейером на пищевом производстве с частой мойкой
• Распределительный щит на железнодорожной станции с высокой запыленностью
• Автоматизация теплового пункта в холодном климате

Практические советы

• Перед монтажом проверьте, что все кабели имеют правильный диаметр для входа через фланец - используйте кабельные вводы с уплотнением, чтобы не нарушить IP66
• Из-за отсутствия монтажной панели заранее продумайте расположение оборудования - лучше сделать эскиз креплений
• При установке на столб убедитесь, что диаметр столба соответствует возможностям крепежа - в документации указано, что крепление возможно, но конкретные размеры не указаны - проверьте совместимость
• Порошковое покрытие не требует обслуживания, но при появлении царапин рекомендуется обработать их антикоррозийным составом
• Для обслуживания корпуса сварной навесной серии ST без монтажной панели Размер: 500x500x200 мм (ВxШxГ) DKC достаточно одного человека - дверь легко открывается и фиксируется в двух положениях
