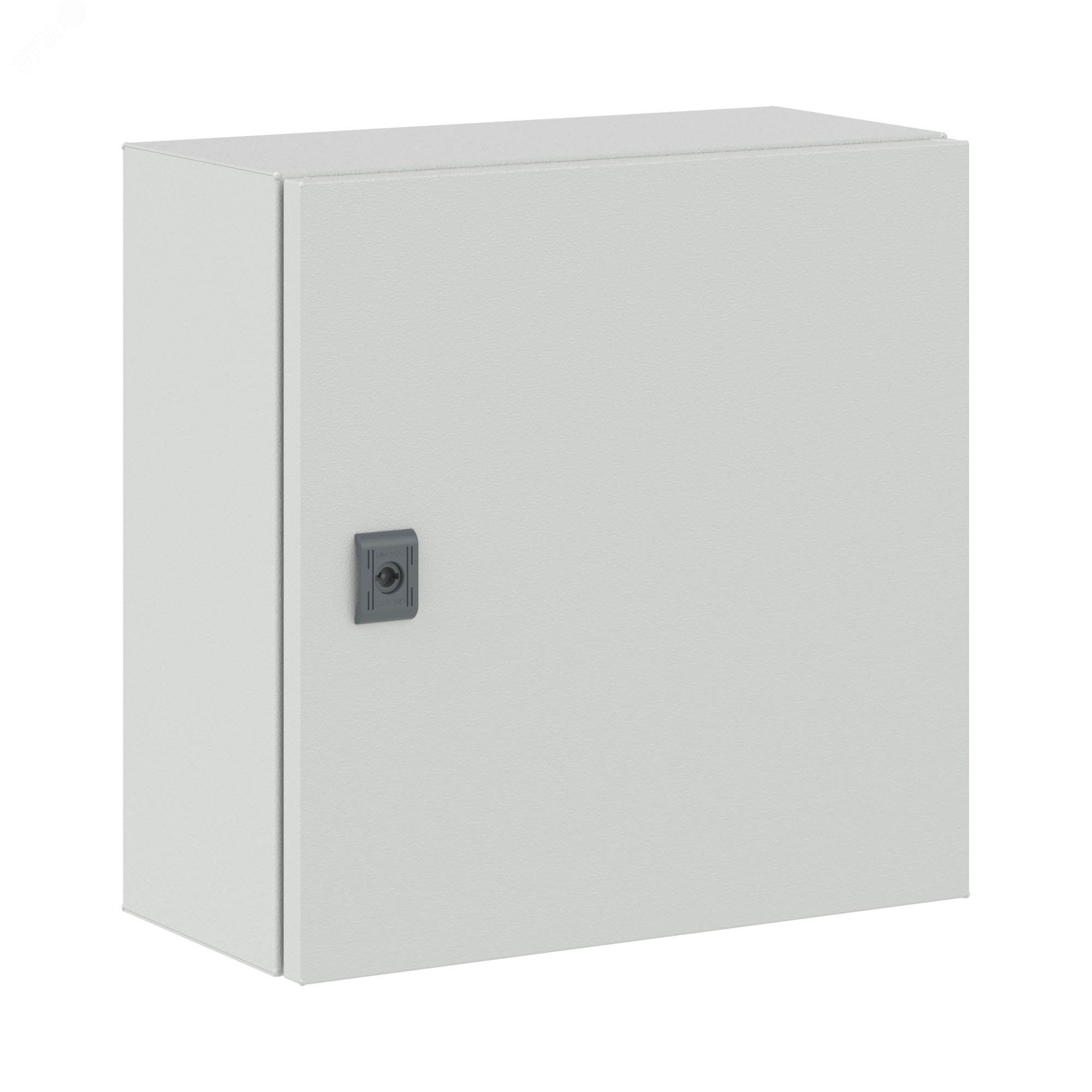

Корпус навесной STE с М/П ВхШхГ 400x400x200 мм | R5STE0442 DKC ДКС

Корпус навесной STE с металлической панелью 400х400х200 мм от DKC (ДКС) - надёжный щит для монтажа оборудования управления и распределения энергии в условиях улицы или внутри помещений. Артикул r5ste0442 подходит для жестких условий эксплуатации благодаря прочному стальному корпусу и защите IP66.

Назначение и область применения

Корпус навесной STE с металлической панелью 400х400х200 мм предназначен для установки коммутационного и управляющего оборудования: автоматических выключателей, контакторов, реле, модулей PLC, устройств защиты. Применяется в системах автоматизации промышленного оборудования, на насосных станциях, в распределительных пунктах, на объектах ЖКХ и транспорта. Подходит как для наружного, так и для внутреннего монтажа.

Технические характеристики

• Габариты: 400×400×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Замок: поворотный, одноключевой, с возможностью запирания
• Дверь: реверсивная, со стеклом и вентиляционными отверстиями
• Фланец: сплошной для ввода кабелей
• Крепление: настенное, на столбе, напольное; возможно встраивание в стену
• Соединение в ряд: да - позволяет собирать несколько корпусов в одну линию
• Покрытие: антикоррозийная порошковая краска
• Норматив: соответствует ГОСТ Р 50827.3-2009

Совместимость и монтаж

Корпус навесной STE с металлической панелью 400х400х200 мм совместим с любым оборудованием, устанавливаемым на DIN-рейках или крепящимся болтами к монтажной плате. Для монтажа используются предварительно подготовленные отверстия в задней стенке и боковых гранях. Возможны следующие варианты:

• Настенный - через кронштейны на поверхность
• На столбе - с помощью хомутов или специальных креплений
• Напольный - при необходимости на базовой площадке
• Встраиваемый - в нишу стены с последующей отделкой

При сборке в ряд используйте совмещённые крепёжные точки - корпуса легко выстраиваются в линию без перекосов. Монтажная панель имеет стандартные отверстия под DIN-рейки и крепления для крупногабаритных элементов.

Безопасность и стандарты

Корпус навесной STE с металлической панелью 400х400х200 мм соответствует требованиям ГОСТ Р 50827.3-2009. Обеспечивает класс защиты IK10, что гарантирует безопасность при случайных механических воздействиях. Наличие заземляющих проводов в комплекте позволяет выполнять требуемые условия заземления согласно ПУЭ. Порошковое покрытие не содержит токсичных веществ и не воспламеняется (группа горючести Г1).

Преимущества

• Высокая механическая прочность - корпус изготовлен из одного листа стали с точной сваркой, исключающей деформацию при вибрациях
• Защита IP66 и IK10 - подходят для открытых площадок, дождя, песка, ударов
• Реверсивная дверь - удобна при монтаже слева или справа
• Стеклянная дверь - позволяет контролировать состояние приборов без вскрытия
• Вентилируемая дверь - снижает риск перегрева при длительной работе оборудования
• Сплошной фланец - обеспечивает герметичный ввод кабелей без дополнительных уплотнителей
• Возможность настенного, напольного и встроенного монтажа - универсальное решение

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификация Ex
• Не рекомендуется для постоянного погружения в воду - IP66 не предусматривает длительного подводного положения
• Климатическое исполнение УХЛ2 допускает работу до −40C, но при более низких температурах требуется проверка работоспособности компонентов внутри
• Комплектация некомплектная - не входят автоматы, реле, DIN-рейки, кабели; всё оборудование необходимо закупать отдельно

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке
• Корпус для PLC и I/O-модулей на конвейере
• Автоматический щит освещения на территории предприятия
• Узел учёта электроэнергии на столбе ЛЭП

Практические советы

• Перед монтажом проверьте посадочные размеры - внешние габариты 400×400×200 мм, внутренняя глубина меньше из-за стенок и панели
• Используйте кабельные вводы с уплотнительными кольцами даже при наличии сплошного фланца - для долговечности в условиях влаги
• При установке на столб выбирайте крепёж с антивандальной защитой
• При группировке нескольких корпусов r5ste0442 в ряд - выравнивайте уровни по вертикали, чтобы избежать перекоса дверей
• Порошковое покрытие устойчиво к царапинам, но при сверлении отверстий под новые кабели - используйте защиту от коррозии на кромках
• Для обслуживания - открывайте дверь снизу вверх, чтобы не задеть провода
