Корпус сварной навесной серии ST двухдверный 1200x1200x300 | R5ST12123 DKC ДКС

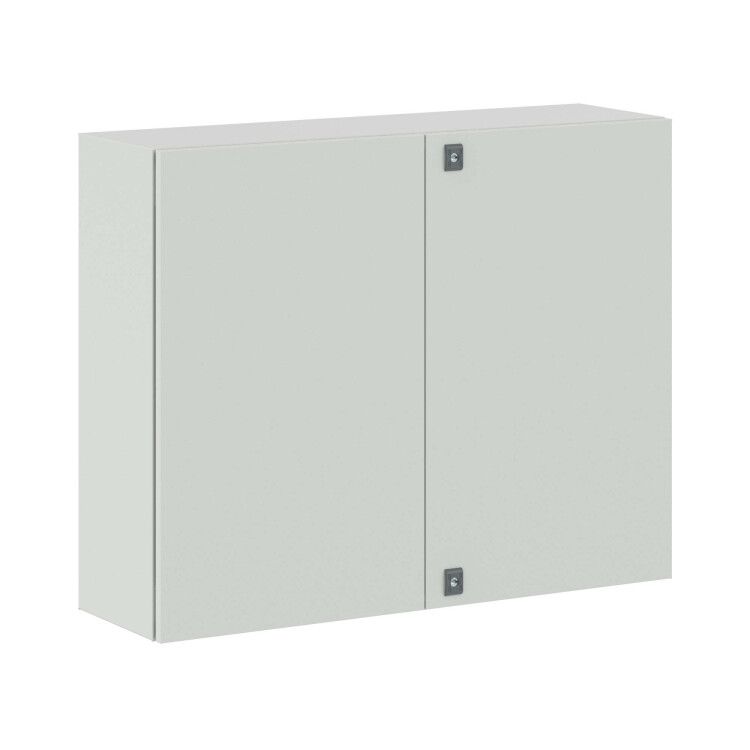

Корпус сварной навесной двухдверный 1200x1200x300 мм серии ST от DKC (ДКС), артикул r5st12123 - прочный металлический ящик для защиты электрооборудования в условиях улицы или промышленного помещения. Подходит для монтажа на столбах и стенах, обеспечивает надёжную защиту от пыли, влаги и механических повреждений.

Назначение и область применения

Корпус сварной навесной двухдверный 1200x1200x300 мм серии ST предназначен для размещения аппаратуры автоматизации, коммутационных устройств, реле, контакторов и других элементов распределительных щитов. Применяется в системах управления технологическими процессами, на объектах ЖКХ, энергетике, транспорте и промышленности. Благодаря защите IP55 и ударопрочности IK10, корпус выдерживает воздействие внешней среды - идеально подходит для установки на улице, в цехах с высокой запылённостью или влажностью.

Технические характеристики

• Размеры: 1200×1200×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм
• Монтажная плата: оцинкованная сталь 1,8 мм
• Защита: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковое, серое (RAL 7035), устойчиво к коррозии и выцветанию
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: две, открывающиеся наружу
• Фланцы: два сплошных для ввода кабелей
• Крепление на столбе: да
• Монтажная плата: с двунаправленной разметкой под метрическую установку

Совместимость и монтаж

Корпус сварной навесной двухдверный 1200x1200x300 мм серии ST монтируется на вертикальные поверхности - стены, опоры, столбы. Для крепления используются предварительно подготовленные отверстия в задней стенке. Фланцы позволяют ввести кабели прямо через основание корпуса без дополнительных проходок. Монтажная плата имеет перфорацию под стандартные DIN-рейки и метрические крепления M4–M8. Двери оснащены ручками и замками, обеспечивающими герметичность при закрытом состоянии. Все элементы сборки совместимы с типовыми компонентами щитового оборудования.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электроустановок: степень защиты IP55 исключает попадание пыли внутрь и защиту от водяных струй; ударопрочность IK10 гарантирует сохранность внутри при случайных ударах; группировка горючести Г1 снижает риск возгорания. Климатические исполнения УХЛ1, ОМ2, ОМ3 подтверждают соответствие нормам для работы в суровых условиях. Сейсмостойкость 9 баллов позволяет использовать корпус в регионах с активной сейсмической деятельностью.

Преимущества

• Высокая жесткость конструкции благодаря сварному соединению и толщине стали
• Двухдверная система удобна для обслуживания крупногабаритного оборудования
• Порошковое покрытие не требует регулярного окрашивания и долговечно
• Заземление уже предусмотрено - достаточно подключить провода
• Монтажная плата с разметкой ускоряет установку компонентов
• Сплошные фланцы минимизируют риск протечек и попадания влаги

Ограничения применения

Корпус не предназначен для установки в местах постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью. Также не рекомендуется применять в средах с агрессивными химикатами (например, кислоты, щёлочи), которые могут повредить порошковое покрытие. Нельзя использовать как взрывозащищённый корпус - он не имеет класса взрывозащиты Ex. Отсутствуют встроенные системы вентиляции или кондиционирования - при высоких тепловыделениях требуется дополнительное охлаждение.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматический щит на конвейере в пищевой промышленности
• Контрольный шкаф на железнодорожной платформе
• Аппаратура автоматики в холодильных камерах с высокой влажностью

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на столбе или стене точно совпадают с крепёжными отверстиями корпуса - допуск +-2 мм
• Используйте резиновые вводы или термоусадочные трубки при пропуске кабелей через фланцы - это повысит герметичность
• Не затягивайте болты монтажной плиты слишком сильно - это может деформировать оцинкованную сталь
• При установке в северных районах учтите возможное образование налёта снега - лучше выбирать место с минимальным скоплением осадков
• Для частого доступа к оборудованию используйте дополнительные замки с ключом - стандартные замки легко вскрыть
• Проверяйте целостность порошкового покрытия после транспортировки - при наличии царапин обработайте их антикоррозийным составом
