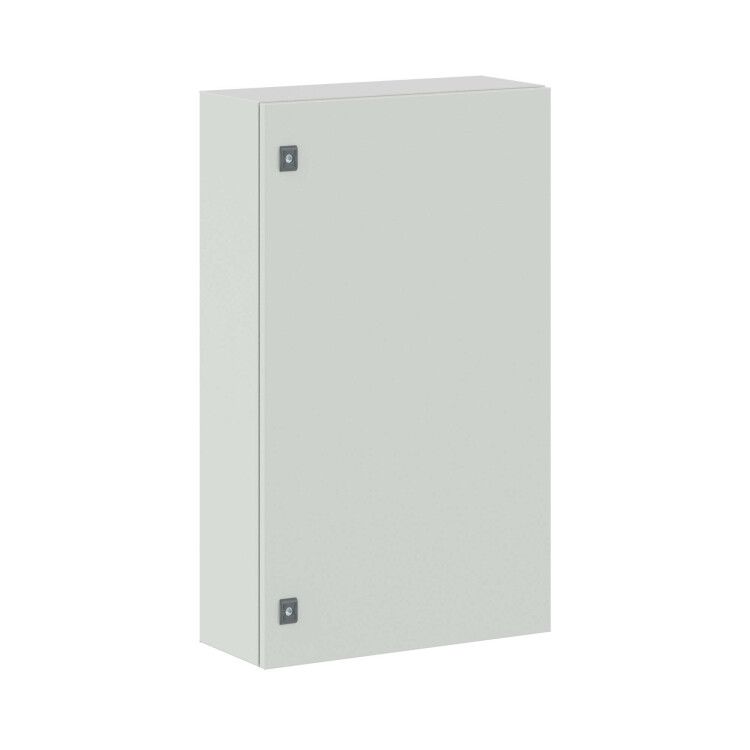

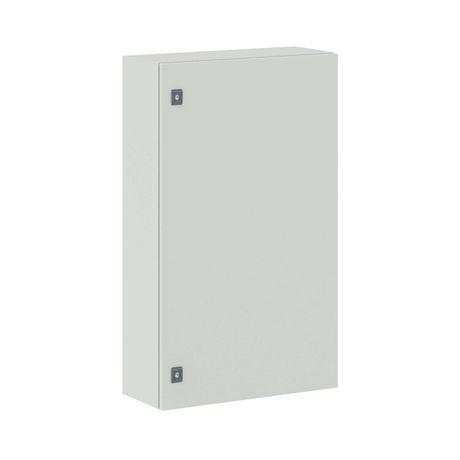

Корпус сварной навесной ST без М/П ВхШхГ 1000 x 600 250 | R5ST1069WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 1000x600x250 мм от DKC (ДКС), артикул r5st1069wmp, предназначен для надежного размещения оборудования управления и распределения энергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств в системах автоматизации, АСУ ТП, силовой коммутацией и распределением электроэнергии. Подходит для установки на улице, в цехах с высокой запыленностью, на объектах ЖКХ, транспорта, производства и энергетики. Благодаря прочному металлическому корпусу и защите IP66, он выдерживает осадки, песок, грязь и перепады температур.

Технические характеристики

• Размеры: 1000×600×250 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое напыление, цвет RAL 7035 (серый каменный)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатика: УХЛ1, ОМ2, ОМ3 - работает при минус 40C до +40C, во влажном воздухе и на открытом воздухе
• Сейсмостойкость: до 9 баллов по шкале МСК-64
• Группа горючести: Г1 - трудновоспламеняемые материалы
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: да - позволяет адаптировать расположение внутреннего оборудования
• Крепление на столб: да - есть подготовленные места для болтового крепления к опорным конструкциям

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 1000x600x250 мм рассчитан на настенную установку. Для монтажа внутри используются регулируемые направляющие - они позволяют перемещать оборудование по вертикали и фиксировать его в нужном положении. Крепление возможно как на стену, так и на трубчатую опору (например, столбы ЛЭП или ограждения). Все отверстия под кабельный ввод уже выполнены в едином фланце - дополнительно просверливать не требуется. Подходит для метрического монтажа - можно использовать DIN-рейки и стандартные крепления M4–M8.

Безопасность и стандарты

• Соответствие требованиям EN 50102 (ударопрочность IK10)
• Изготовлен согласно нормам IEC 62208 для электрических шкафов
• Порошковое покрытие соответствует GOST R 51688-2000
• Конструкция обеспечивает равномерную теплопередачу и предотвращает образование конденсата

Преимущества

• Высокая механическая прочность благодаря двойной толщине стали в двери
• Плотное уплотнение двери гарантирует сохранение степени защиты IP66 даже после длительной эксплуатации
• Реверсивная дверь - её можно открывать влево или вправо, что удобно при ограниченном доступе
• Сплошной фланец исключает попадание влаги через точки ввода кабелей
• Комплексная система заземления (комплект без проводов) снижает риск возникновения потенциала
• Цвет RAL 7035 - устойчив к выгоранию и хорошо маскирует следы загрязнений

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равно IP68
• Не рекомендован для установки рядом с источниками открытого пламени или высоких температур (>+60C окружающей среды)
• Отсутствие встроенной монтажной панели требует самостоятельной сборки внутренней начинки
• Комплект заземления не содержит провода - необходимо приобрести отдельно
• Объем 150 литров - недостаточен для крупных преобразователей частоты или больших щитов

Примеры использования

• Щит управления насосными станциями на водоочистных сооружениях
• Распределительный пункт на автостоянках и парковках
• Автоматизация лифтовых механизмов на открытом воздухе
• Контрольные пункты системы видеонаблюдения на территории предприятия
• Аппаратура связи и сигнализации на железнодорожных путях

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с габаритами корпуса 1000x600 мм
• При использовании крепления на столб используйте антивандальные болты класса прочности 8.8
• Для лучшей теплоизоляции внутри корпуса применяйте терморассеивающие пластины, особенно при наличии частотных преобразователей
• Проверяйте состояние уплотнителей двери каждые 6 месяцев - при старении они теряют эластичность
• Выбирая место установки, избегайте участков с прямым солнечным нагревом более 8 часов в день - это продлит срок службы покрытия
• Помните: корпус не имеет вентиляторов - при большом тепловыделении оборудования предусмотрите принудительное охлаждение или увеличьте объем свободного пространства вокруг устройства
