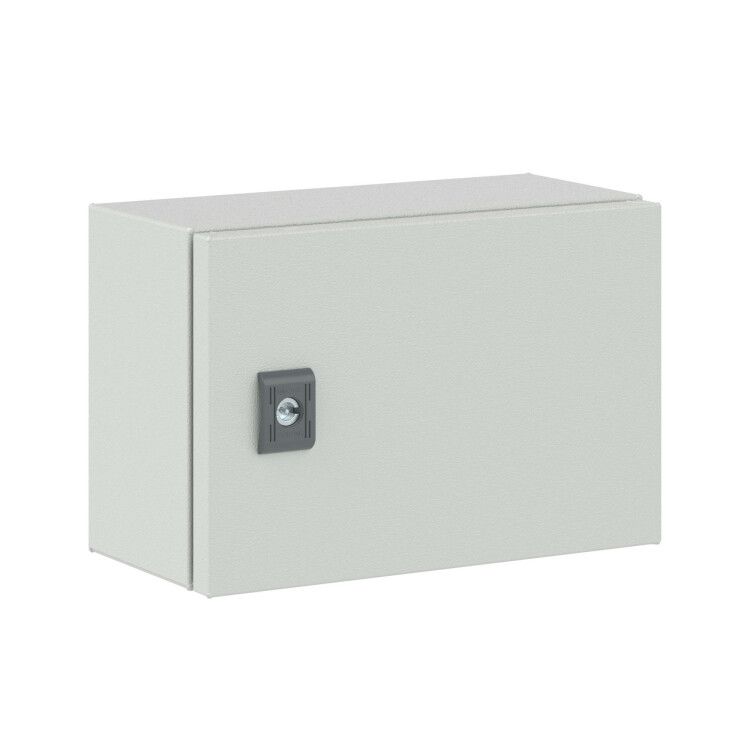

Корпус сварной навесной ST без М/П ВхШхГ 200 x 300 150 | R5ST0231WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 200x300x150 мм от DKC (ДКС) - прочный защищённый ящик для размещения оборудования управления и распределения энергии в условиях улицы или производства. Артикул r5st0231wmp рассчитан на жесткие условия эксплуатации и совместим со стандартными элементами метрического монтажа.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 200x300x150 мм предназначен для установки внутри или снаружи помещений там, где требуется надёжная защита электронного или электромеханического оборудования. Подходит для контрольных устройств, модулей автоматики, контакторов, реле, терминалов связи и других компонентов систем АСУ ТП. Часто используется на объектах ЖКХ, транспорта, промышленных линиях, насосных станциях и наружных распределительных пунктах.

Технические характеристики

• Габариты: 200×300×150 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе и с повышенным уровнем запылённости
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Запирание: поворотный замок (1 шт.)
• Фланец: сплошной для ввода кабелей
• Заземление: комплект без проводов - точки заземления уже предусмотрены, провода подключаются пользователем
• Регулируемая монтажная пластина: да - позволяет фиксировать оборудование с шагом 10–20 мм
• Крепление на столб: да - есть специальные проушины для крепления к опорам

Совместимость и монтаж

Корпус сварной навесной без монтажной панели ST 200x300x150 мм не требует предварительно установленной внутренней платы - всё оборудование крепится напрямую к регулируемой пластине или к стенкам корпуса через метрические крепёжные отверстия. Монтаж осуществляется на вертикальную поверхность с помощью анкеров или болтов. Для установки на трубу/столб используются готовые крепёжные элементы в комплекте. Все входы кабелей расположены на задней стенке; можно использовать гильзы, вводы или муфты подходящего диаметра. Размеры позволяют разместить устройства шириной до 280 мм и высотой до 180 мм.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (шкафы для электротехники)
• Изготовлен по нормам IEC 60529 (классификация IP)
• Ударопрочность соответствует EN 50102 (IK10)
• Экологическая безопасность: материалы не содержат свинца и кадмия

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и порошковому покрытию
• Защита IP66 обеспечивает работу даже под дождём, в песчаных районах или на мойках
• IK10 гарантирует сохранность оборудования при случайных ударах
• Реверсивная дверь удобна при ограниченном доступе
• Регулируемая плита снижает необходимость в доработке креплений
• Крепление на столб расширяет возможности размещения в местах без стен
• Сейсмостойкость делает корпус пригодным для районов с активной сейсмической деятельностью

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат ATEX
• Не имеет встроенной системы вентиляции - при перегреве оборудования необходимо внешнее охлаждение
• Комплект заземления не содержит проводов - их следует закупить отдельно
• Не рекомендуется для длительного воздействия химически агрессивных паров (например, кислот, щелочей)
• Порошковое покрытие может повредиться при механическом царапании - не используйте металлические инструменты прямо по поверхности

Примеры использования

• Настройка частотного преобразователя на насосной станции
• Размещение контроллера PLC рядом с конвейером на заводе
• Установка реле времени и тепловых защит на уличном освещении
• Крепление терминала сбора данных на опоре ЛЭП
• Обустройство распределительного щита на автономной котельной

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашим крепёжным деталям - они адаптированы под M4/M6
• Для лучшей герметизации вводов используйте резиновые уплотнители или кабельные вводы типа PG/GM
• Если корпус будет установлен на столб, убедитесь, что диаметр опоры не превышает 80 мм - иначе потребуется переходник
• При работе в холодном климате учтите возможное образование конденсата - рекомендуется установка нагревательного элемента внутри
• Артикул r5st0231wmp легко сочетается с другими изделиями серии RAM block - все имеют одинаковый стиль крепления и окраску
• Не забудьте выполнить заземление перед первым включением - контактные площадки находятся внутри корпуса возле нижнего уголка
