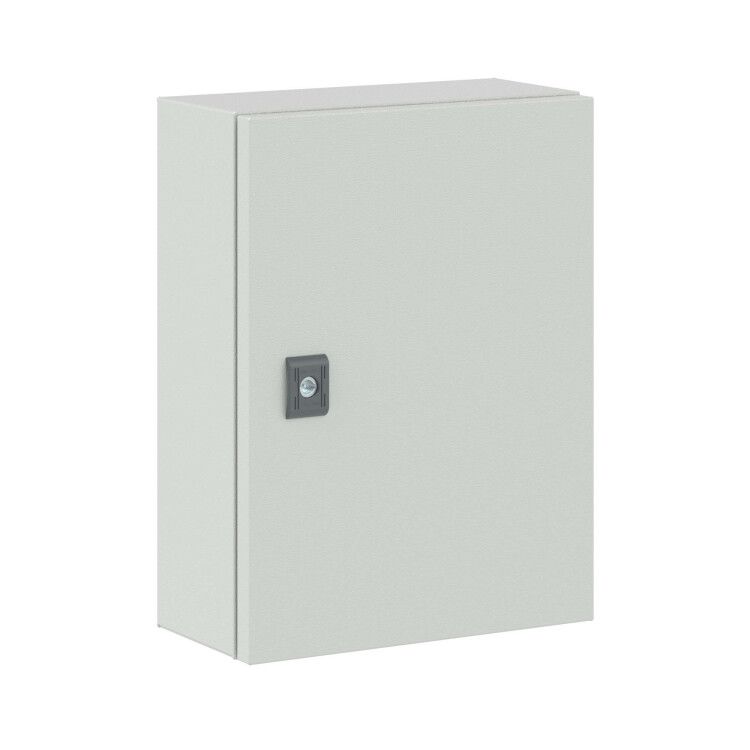

Корпус сварной навесной ST без М/П ВхШхГ 400 x 300 150 | R5ST0431WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 400x300x150 мм от DKC (ДКС) - прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0431wmp рассчитан на жесткие условия эксплуатации, обеспечивает надежную защиту от внешних воздействий и совместим с метрическими креплениями.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 400x300x150 мм предназначен для размещения электронного и электромеханического оборудования внутри: контакторов, реле, модулей управления, клеммных колодок, устройств защиты. Подходит для установки на улице, в цехах, на объектах инфраструктуры - например, на опорах ЛЭП, возле насосных станций, на конвейерах, в системах автоматического контроля. Благодаря высокой степени защиты и ударопрочности используется там, где есть риск механических повреждений или воздействия агрессивной среды.

Технические характеристики

• Размеры: 400×300×150 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и запыленности
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замок: один поворотный, с возможностью пломбирования
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Крепление: настенное и на столбе - предусмотрены отверстия и крепежные элементы
• Монтажная пластина: регулируемая, но не включена в комплект
• Подходит для метрического монтажа: да - можно использовать болты M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 400x300x150 мм не имеет встроенной монтажной пластины - её необходимо приобрести отдельно, если требуется фиксация оборудования на внутренней стенке. Для монтажа используются предварительно просверленные отверстия на задней стенке: два варианта - настенный (на стену) и на столб (через специальные кронштейны). Регулируемая монтажная пластина (не в комплекте) позволяет точно выставить оборудование по уровню. Кабельный ввод осуществляется через сплошной фланец - перед установкой кабелей делается прорезь или устанавливается кабельный ввод. Все крепежные отверстия соответствуют метрическому стандарту - подходят болты M4–M8.

Безопасность и стандарты

• Защита от пыли и воды: соответствие IP66 по IEC 60529
• Ударопрочность: IK10 по EN 50102
• Сейсмическая устойчивость: 9 баллов по MSK-64
• Пожаробезопасность: класс горючести Г1 по ГОСТ 12.1.044
• Климатические требования: УХЛ1, ОМ2, ОМ3 - допущено к использованию в суровых условиях

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1,2 мм
• Порошковое покрытие устойчиво к коррозии, перепадам температур и УФ-излучению
• Реверсивная дверь - удобство при монтаже в ограниченном пространстве
• Сплошной фланец исключает попадание влаги и пыли через вводы
• Возможность крепления как на стену, так и на столб - гибкость установки
• Совместимость с метрическим крепежом - универсальность для большинства компонентов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует сертификат взрывозащиты
• Отсутствует встроенная монтажная пластина - требует дополнительной закупки для фиксации оборудования
• Не рекомендован для длительного погружения в воду - IP66 защищает от струй, но не от постоянного затопления
• Цвет RAL 7035 - не подходит для задач маскировки или декора; при необходимости окраски потребуется подготовка поверхности
• Комплект заземления не содержит провода - заземляющий проводник нужно приобрести отдельно

Примеры использования

• Контрольный шкаф на уличной насосной станции - защита от дождя, пыли и случайных ударов
• Распределительный щит на опоре ЛЭП - крепление на столб, защита от атмосферных осадков
• Автоматизация конвейера в цеху - устойчивость к вибрациям и механическим нагрузкам
• Щит управления тепловым пунктом - работа при минусовых температурах и высокой влажности

Практические советы

• Перед монтажом проверьте посадочные отверстия на задней стенке - они должны совпадать с вашим способом крепления (стена/столб)
• Если используете регулируемую монтажную пластину - выбирайте модель, совместимую с габаритами корпуса 400x300 мм
• При вводе кабелей через фланец используйте кабельные вводы с уплотнением - даже при IP66 важно сохранить герметичность
• Заземление: присоедините медный провод сечением не менее 4 мм2 к контактному болту внутри корпуса
• Для обслуживания - дверь легко перевешивается: открутите два винта, поменяйте направление открывания
• Избегайте установки в местах с постоянным прямым солнечным светом - хотя покрытие термостойкое, нагрев может снижать срок службы электроники внутри
