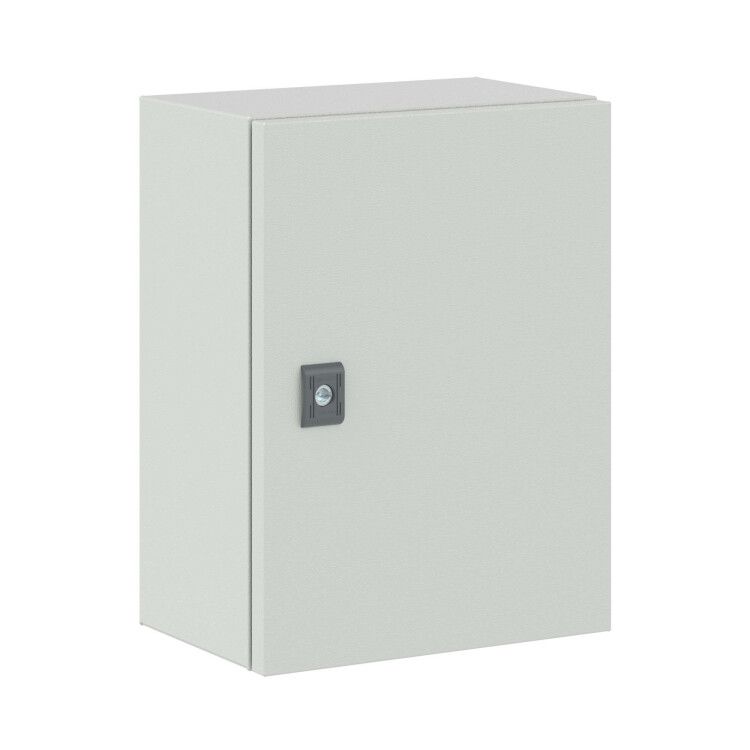

Корпус сварной навесной серии ST без М/П Размер: 400 x 300 200 мм (В х Ш Г) Спец. исплонение - R5ST0432WMP ДКС

Корпус сварной навесной серии ST без монтажной панели размером 400x300x200 мм (В×Ш×Г) с защитой IP66 от компании DKC (арт. r5st0432wmp) предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях улицы или производственных площадок.

Назначение и область применения

Этот корпус используется для защиты электронных и электромеханических устройств - например, контакторов, реле, модулей автоматики, преобразователей частоты, коммуникационных интерфейсов. Подходит для установки на стене или столбе в местах с высокой запыленностью, влагой, перепадами температур. Применяется в системах автоматизации промышленного оборудования, на насосных станциях, в тепловых пунктах, на объектах ЖКХ и энергетики.

Технические характеристики

• Габариты: 400 × 300 × 200 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −50 C до +50 C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замок: один поворотный, с возможностью пломбирования
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Крепление: настенное и на столбе
• Монтажная пластина: регулируемая - позволяет изменять положение внутренних элементов по вертикали
• Совместимость с метрическими креплениями: да - можно использовать болты M4–M8

Совместимость и монтаж

Корпус не имеет встроенной монтажной панели - все оборудование крепится самостоятельно на регулируемую пластину или прямо на стенки корпуса. Для монтажа на стену используются предложенные крепежные отверстия в задней части. Для установки на столб предусмотрены специальные крепежные проушины. Диапазон допустимых нагрузок на корпус - до 15 кг равномерно распределённого веса внутри. Перед монтажом проверьте соответствие посадочных отверстий под кабельные вводы вашим кабелям - фланец рассчитан на вводы до 32 мм внешнего диаметра.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (для корпусов электротехнических устройств)
• Исполнение по GOST 15150 - для работы в холодном и влажном климате
• Защита от электрического удара обеспечена за счет заземления через комплект без проводов - необходимо проложить заземляющий проводник от корпуса к контуру заземления объекта

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и IK10
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и UV-излучению
• Регулируемая монтажная пластина упрощает адаптацию под разные типы оборудования
• Реверсивная дверь снижает необходимость в дополнительных вариантах корпуса
• Сплошной фланец исключает попадание влаги и пыли через вводы

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подтоплении
• Отсутствуют встроенные вентиляторы или терморегуляторы - при высоких внутренних потерях мощности требуется принудительное охлаждение
• Комплект заземления не содержит провода - его необходимо приобрести отдельно
• Не рекомендуется для установки в зонах с риском взрывов или наличием легковоспламеняющихся паров - не соответствует взрывозащите Ex

Примеры использования

• Щит управления насосной станцией на открытой территории
• Распределительный щит на фасаде здания для системы освещения
• Корпус для PLC и I/O-модулей на конвейере в цеху с мойкой оборудования
• Автоматический пункт учета электроэнергии на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, что внутренние устройства не выходят за границы корпуса по ширине и глубине - свободное пространство после установки должно составлять минимум 20 мм со всех сторон
• При использовании кабельных вводов с резиновыми уплотнениями - выбирайте вводы с наружным диаметром ≤32 мм, чтобы сохранить степень защиты IP66
• Для удобства обслуживания используйте регулируемую монтажную плиту: она позволяет перемещать оборудование вверх/вниз без сверления новых отверстий
• При установке на столб - закрепляйте корпус двумя точками крепления, чтобы избежать деформации при ветровой нагрузке
• При необходимости увеличения степени защиты - можно дополнительно установить силиконовые уплотнители на стыках двери, хотя заводское исполнение уже соответствует IP66
