Корпус навесной ST с М/П ВхШхГ 400x300x150 мм RAL3020 красный | R5ST0431-RAL3020 DKC ДКС

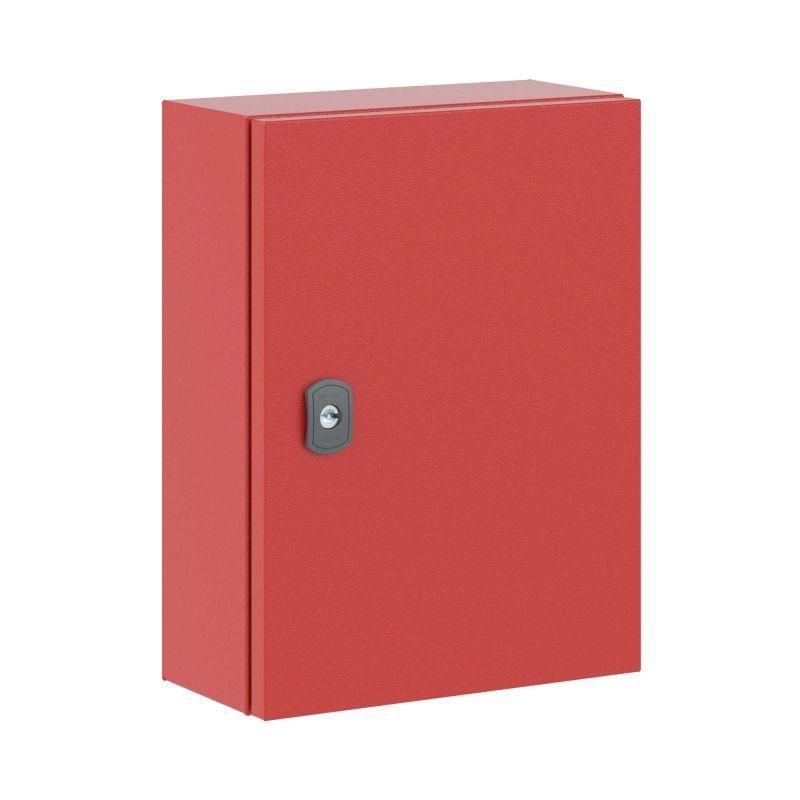

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм RAL3020 от DKC (ДКС), артикул r5st0431-ral3020, предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и жестких внешних воздействий.

Назначение и область применения

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм RAL3020 используется для установки аппаратуры автоматизации, реле, контакторов, модулей ввода/вывода, устройств защиты и других элементов электрощитового оборудования. Подходит для наружного монтажа, где требуется высокая степень защиты от пыли, воды и механических повреждений. Применяется на объектах энергетики, транспорта, промышленности, ЖКХ и сельского хозяйства.

Технические характеристики

• Размеры: 400×300×150 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL 3020
• Монтажная панель: оцинкованная сталь 1,8 мм, с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - устойчив к перепадам температур, влаге и агрессивным средам
• Группа горючести: Г1 - самозатухающий материал
• Цвет: красный RAL 3020
• Тип поверхности: порошковое напыление - устойчиво к царапинам и коррозии
• Количество дверей: одна, реверсивная, застекленная и вентилируемая
• Задняя дверь: есть - обеспечивает доступ к задней части корпуса
• Крепление: настенное, напольное, на столб - все варианты поддерживаются
• Возможность соединения в ряд: да - позволяет собирать многосекционные щитовые системы

Совместимость и монтаж

Корпус навесной с монтажной панелью ВхШхГ 400x300x150 мм RAL3020 совместим с любым оборудованием, которое соответствует габаритам монтажной платы. Для монтажа используются предварительно выполненные отверстия в основании и боковых стенках. Порошковое покрытие не требует подготовки перед установкой. Фланец для ввода кабеля - сплошной, с возможностью последующего сверления под нужный диаметр. Монтажная панель имеет универсальную разметку - можно крепить DIN-рейки, клеммы, устройства в любом положении. Крепёж для настенной установки в комплект не входит - рекомендуется использовать анкерные болты M8–M10.

Безопасность и стандарты

Корпус соответствует требованиям международных норм по защите от внешних факторов: IEC 62208 (корпуса для электротехники), EN 60529 (IP66), IEC 62262 (IK10). Сейсмическая устойчивость 9 баллов позволяет применять в регионах с повышенной сейсмической активностью. Климатические классы УХЛ1, ОМ2, ОМ3 обеспечивают работу при температурах от −40C до +40C и в условиях повышенной влажности. Все материалы имеют сертификаты на соответствие группе горючести Г1.

Преимущества

• Высокая прочность благодаря стальной конструкции и толщине материала 1,2 мм
• Защита IP66 и IK10 позволяют использовать корпус даже в экстремальных условиях - дождь, песок, удары
• Реверсивная дверь с застеклением - удобство обслуживания и контроля состояния оборудования
• Вентилируемая дверь снижает риск перегрева внутри корпуса
• Сплошной фланец исключает попадание влаги через вводы кабелей
• Возможность сборки в ряд - экономия места и унификация проектов
• Порошковое покрытие RAL 3020 - долговечное, не выгорает на солнце, легко моется

Ограничения применения

Корпус не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex). Не следует использовать в местах постоянного прямого воздействия химически агрессивных жидкостей (кислоты, растворители). Напряжение питания и токи внутри корпуса должны соответствовать установленным нормам - корпус не является источником защиты, а лишь её контейнером. Отсутствуют внутренние терморегуляторы - при высоких нагрузках необходимо предусмотреть принудительное охлаждение.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматизация освещения парковой зоны
• Контрольный щит на производственном участке с высокой запылённостью
• Система аварийного отключения на железнодорожной станции

Практические советы

• Перед монтажом проверьте посадочные отверстия - они рассчитаны под стандартные кронштейны, но при необходимости можно просверлить новые
• Из-за наличия застеклённой двери не используйте инструменты с острыми углами при работе рядом - существует риск повреждения стекла
• При установке на столб используйте дополнительно металлический хомут - вес корпуса с оборудованием может достигать 15 кг
• Не забудьте подключить заземление - комплект без проводов, поэтому нужны медные шины или кабели сечением не менее 6 мм2
• При соединении нескольких корпусов в ряд - соблюдайте минимальный зазор 50 мм между соседними единицами для теплоотвода
• Артикул r5st0431-ral3020 - это один из самых популярных размеров в серии RAM block; при заказе нескольких единиц - закупайте сразу партию, чтобы избежать различий в оттенке покраски
