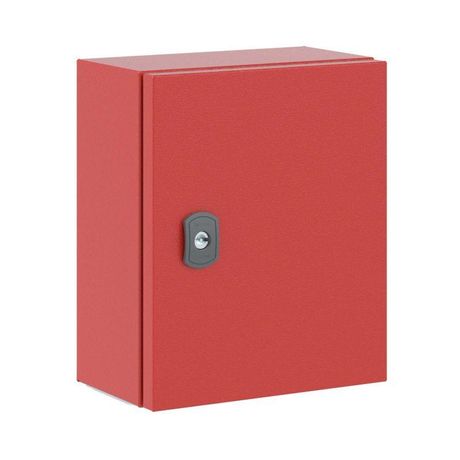

Корпус навесной ST с М/П ВхШхГ 300x250x150 мм RAL3020 красный | R5ST0391-RAL3020 DKC ДКС

Корпус навесной с монтажной панелью ВхШхГ 300x250x150 мм RAL3020 от DKC (ДКС) - надёжная защита для оборудования автоматизации и распределения электроэнергии. Артикул r5st0391-ral3020 предназначен для установки в помещениях с повышенными требованиями к защите от внешних воздействий.

Назначение и область применения

Корпус используется для размещения коммутационного оборудования: автоматических выключателей, реле, контакторов, модулей управления. Подходит для монтажа на стене в условиях производства, на объектах ЖКХ, энергетики, транспорта. Применяется там, где требуется защита от пыли, воды, механических ударов и агрессивной среды.

Технические характеристики

• Размеры: высота 300 мм, ширина 250 мм, глубина 150 мм
• Материал корпуса, двери и фланца: сталь 1,2 мм с порошковым покрытием RAL3020 (красный)
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - устойчивость к нагрузкам до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +40C, во влажной и запылённой среде
• Группа горючести: Г1 - материал не поддерживает горение

Совместимость и монтаж

Корпус имеет готовую монтажную плату с двунаправленной разметкой - удобно для крепления DIN-рейки и других элементов. Для установки используются предварительно просверленные отверстия на задней стенке. Фланец сплошной - позволяет ввести кабели через одну точку, исключая попадание влаги. Дверь реверсивная - можно открывать влево или вправо, что упрощает доступ при ограниченном пространстве. Поворотный замок обеспечивает плотное закрывание без дополнительных креплений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических устройств в промышленной среде. Степень защиты IP66 и класс IK10 обеспечивают безопасную работу даже в экстремальных условиях. Климатические исполнения УХЛ1, ОМ2, ОМ3 подтверждают соответствие ГОСТ 15150. Горючесть Г1 снижает риск возгорания при аварийных ситуациях.

Преимущества

• Высокая жесткость конструкции благодаря толщине металла (1,2–1,8 мм)
• Порошковое покрытие RAL3020 устойчиво к царапинам, UV-излучению и химическим веществам
• Заземление уже предусмотрено - достаточно подключить провода
• Двунаправленная разметка монтажной панели ускоряет сборку и позволяет гибко располагать оборудование
• Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмикой

Ограничения применения

Не предназначен для установки внутри взрывоопасных зон (не сертифицирован как взрывозащищённый). Не рекомендуется использовать в средах с постоянным воздействием открытого огня или агрессивных кислот/щелочей - хотя покрытие устойчиво, длительный контакт может повредить слой. Нельзя применять как щит для силового оборудования свыше 100 А без проверки тепловых режимов внутреннего пространства.

Примеры использования

• Щит управления насосной станцией на очистных сооружениях
• Распределительный пункт на конвейере пищевого завода
• Автоматика освещения в тоннеле метро
• Контрольный щит на железнодорожной станции
• Электронный блок управления в холодильной камере

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны совпадать с размерами корпуса (300x250 мм)
• При вводе кабелей используйте кабельные вводы подходящего диаметра - фланец не имеет встроенных проходов, только подготовленное место
• Для работы в условиях частой влажности дополнительно смажьте уплотнитель двери силиконовой смазкой
• Артикул r5st0391-ral3020 - единственный вариант этого размера с цветом RAL3020 в серии RAM block; другие цвета требуют другого артикула
• При использовании нескольких корпусов рядом соблюдайте минимальный зазор 50 мм между ними для теплоотвода
