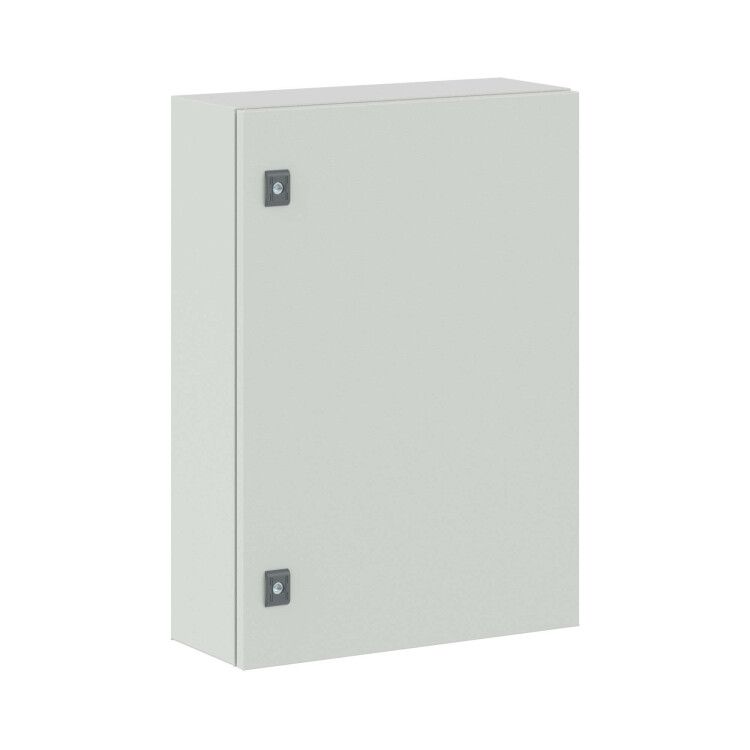

Корпус сварной навесной ST без М/П ВхШхГ 700 x 500 200 | R5ST0752WMP DKC ДКС

Корпус сварной навесной ST без монтажной панели 700x500x200 мм от DKC предназначен для надёжного размещения оборудования в условиях улицы или сырых помещений. Благодаря прочной стальной конструкции, защите IP66 и ударопрочности IK10, этот корпус обеспечивает долгую службу даже в сложных средах. Артикул r5st0752wmp соответствует серии RAM block.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 700x500x200 мм используется для установки аппаратуры управления, коммуникационных модулей, реле, контакторов и других элементов систем автоматизации и распределения энергии. Подходит для внешней установки - например, на фасадах зданий, опорах ЛЭП, в промышленных двориках. Также применяется внутри цехов там, где требуется повышенная механическая и климатическая защита.

Технические характеристики

• Габариты: 700×500×200 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Замки: два поворотных механизма, обеспечивают плотное закрывание
• Климатические классы: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях высокой влажности и агрессивной среды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал трудновоспламеняемый
• Масса: около 18–20 кг (без внутреннего оборудования)

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 700x500x200 мм монтируется исключительно на стену или вертикальную опору. Для этого предусмотрены специальные кронштейны и отверстия в задней части. Монтажная пластина в комплект не входит - её можно установить самостоятельно, она регулируется по глубине, что удобно при использовании крупногабаритных устройств. Крепление на столбе возможно благодаря наличию отверстий и усиленного фланца. Подходит для метрического монтажа - все крепёжные точки совместимы со стандартными болтами M4–M8. Фланец цельный, позволяет ввести кабель через одну точку, снижает риск попадания влаги.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (шкафы для электромонтажа)
• Изготовлен по нормам IEC/EN 60529 (защита IP66)
• Ударопрочность проверена по EN 50102 (класс IK10)
• Климатическое исполнение УХЛ1 соответствует ГОСТ 15150
• Горючесть Г1 - безопасно применять рядом с источниками тепла

Преимущества

• Высокая жесткость конструкции - стальная рама и толстые стенки предотвращают деформацию при нагрузках
• Порошковое покрытие устойчиво к коррозии, перепадам температур и химическим воздействиям
• Две точки запирания усиливают герметичность и противостоят вскрытию
• Фланец с единым входом минимизирует количество проходов через корпус - меньше мест утечки
• Реверсивная дверь - легко меняет направление открывания под нужды объекта

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в жидкости - IP66 не гарантирует длительное погружение
• Отсутствие встроенной монтажной панели требует самостоятельной сборки внутренних креплений
• Не рекомендуется использовать в средах с частыми взрывоопасными выбросами - не имеет взрывозащиты Ex
• При монтаже на столбы необходимо дополнительно фиксировать основание, чтобы избежать люфта
• Цвет RAL 7035 - не светоотражающий; в условиях яркого солнечного света возможен нагрев выше окружающей температуры

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Распределительный щит на опоре воздушной линии
• Автоматический пункт контроля освещения на территории завода
• Коробка связи для системы видеонаблюдения на уличном участке
• Аппаратура АСУ ТП в холодильном комплексе с высокой влажностью

Практические советы

• Перед монтажом проверьте, что отверстия под кабельные вводы точно совпадают с вашими трубами или муфтами - фланец не допускает последующего рассверливания
• При установке на столб используйте металлический хомут или уголок для равномерного распределения веса
• Чтобы избежать конденсата внутри, особенно зимой, рекомендуется установить терморегулятор с вентилятором или нагреватель
• При заказе нескольких единиц - учтите, что корпусы одинакового типа имеют одинаковые габариты, поэтому места крепления должны быть идеально выведены
• Комплект заземления поставляется без проводов - подготовьте медный проводник сечением не менее 10 мм2 и подсоедините его к контактному болту внутри корпуса
