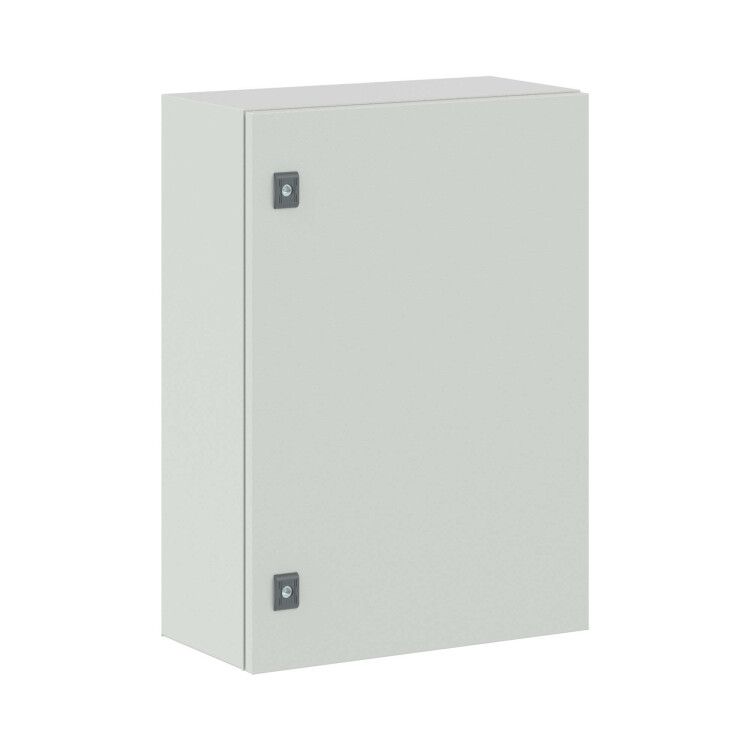

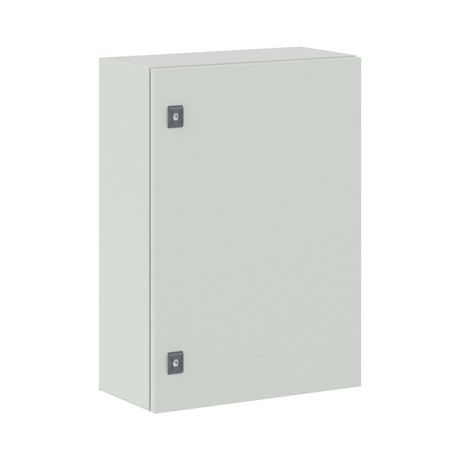

Корпус сварной навесной ST без М/П ВхШхГ 700 x 500 250 | R5ST0759WMP DKC ДКС

Корпус сварной навесной без монтажной панели ST 700x500x250 мм от DKC (ДКС) - прочный металлический шкаф для наружной установки оборудования автоматизации и распределения электроэнергии. Артикул r5st0759wmp обеспечивает надежную защиту от внешних воздействий без необходимости дополнительного крепления к панели.

Назначение и область применения

Корпус сварной навесной без монтажной панели ST 700x500x250 мм предназначен для размещения электронных устройств, автоматических выключателей, контакторов, модулей управления и других элементов систем АСУ ТП и энергораспределения. Подходит для установки вне помещений - на улице, на опорах, в промышленных зонах, где требуется высокая степень защиты от пыли, воды и механических повреждений. Применяется в условиях повышенной влажности, перепадов температур и агрессивной среды.

Технические характеристики

• Габариты: 700×500×250 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм (корпус и фланец), 1,5 мм (дверь)
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и тропическом климате
• Группа горючести: Г1 - трудногорючий материал
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, с возможностью запирания на замок
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Монтажная пластина: регулируемая по глубине, позволяет адаптировать расположение внутреннего оборудования
• Крепление: настенное и на столб - предусмотрены точки для крепления болтами
• Метрический монтаж: да - совместим с крепежом M4–M8

Совместимость и монтаж

Корпус сварной навесной без монтажной панели ST 700x500x250 мм не требует предварительно установленной монтажной панели - оборудование крепится напрямую к стенкам корпуса или к регулируемой монтажной пластине внутри. Для монтажа используются стандартные крепежные отверстия на задней стенке. Возможна установка как на вертикальную поверхность, так и на круглые или прямоугольные столбы. Регулируемая пластина позволяет изменить положение оборудования на 20–30 мм вглубь корпуса для удобства прокладки кабелей. Кабельный ввод осуществляется через сплошной фланец - можно просверливать отверстия под нужный диаметр. Монтаж выполняется с использованием болтов M8–M10.

Безопасность и стандарты

• IP66 - соответствие IEC 60529: защита от пыли и водяных струй под давлением
• IK10 - соответствие EN 50102: максимальная устойчивость к механическому воздействию
• MSK-64, 9 баллов - устойчивость к сильным землетрясениям
• Г1 - класс горючести по ГОСТ 12.1.044
• Климатические исполнения УХЛ1, ОМ2, ОМ3 - соответствуют требованиям ГОСТ 15150

Преимущества

• Высокая жесткость конструкции благодаря сварному соединению и толщине стали
• Порошковое покрытие устойчиво к царапинам, коррозии и УФ-излучению
• Реверсивная дверь - гибкость при монтаже в ограниченном пространстве
• Два замка обеспечивают безопасность доступа и возможность пломбирования
• Регулируемая монтажная пластина снижает риск перегрева за счет лучшей вентиляции и свободного прохода кабелей
• Сплошной фланец исключает попадание влаги через вводы
• Комплексная сертификация - подходит для объектов с повышенными требованиями к безопасности

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не имеет встроенной системы вентиляции или кондиционирования - при высоких нагрузках может потребоваться внешнее охлаждение
• Комплектация не включает провода заземления - необходимо докупить и присоединить самостоятельно
• Глубина 250 мм ограничивает установку крупногабаритных устройств - не подходит для больших частотных преобразователей или щитов с множеством DIN-рейок
• Цвет RAL 7035 не является светоотражающим - в регионах с экстремальным солнечным нагревом рекомендуется дополнительная теплоизоляция

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре ЛЭП
• Автоматический контроллер конвейера на открытой площадке
• Щит связи и сигнализации на промышленном участке
• Контрольный шкаф для датчиков в сельскохозяйственных теплицах

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие диаметру крепежа - используйте болты M8/M10 с антивибрационными шайбами
• При установке на столб убедитесь, что диаметр столба не превышает 120 мм - иначе потребуется переходная рама
• Из-за отсутствия встроенного заземления обязательно проложите медный провод 10 мм2 от корпуса к контуру заземления
• Для кабельного ввода используйте кабельные вводы с уплотнителем - даже при IP66 лишняя герметизация продлит срок службы
• При работе в условиях постоянной влажности периодически осматривайте уплотнители двери - они могут терять эластичность через 3–5 лет
• Артикул r5st0759wmp совместим с другими изделиями серии RAM block - можно использовать одинаковые замки, петли и аксессуары
